Реферат



Использование: очистка скважин от разбуренной породы и мелких обломков шлама .Сущностьизобретения: шламометаллосборник содержит полый корпус с радиальными каналами, переходником и режущим инструментом. В полости корпуса расположены шламоприемная камера , подвижная шламопроводящая труба со струйным насосом. Шламоприемник имеет конический клапан, а струйный насос - ответное седло. Диаметры радиальных каналов b выбираются меньше полуразности диаметров режущего инструмента D и диаметра корпуса d,1 з. п. ф-лы, 1 ил.

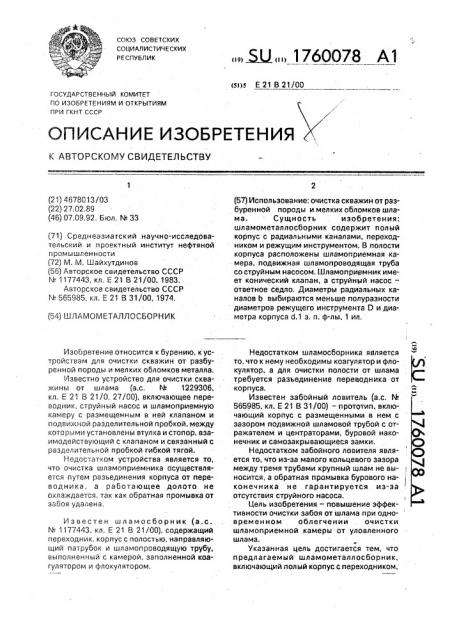

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)э Е 21 В 21/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 4678013/03 (22) 27.02.89 (46) 07.09.92, бюл. N 33

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (71) Среднеазиатский научно-исследовательский и проектный институт нефтяной промышленности (72) M. M. Шайхутдинов (56) Авторское свидетельство СССР

¹ 1177443, кл. Е 21 В 21/00, 1983, Авторское свидетельство СССР № 565985, кл. Е 21 В 31/00, 1974. (54) ШЛАМОМЕТАЛЛОСБОРНИК

Изобретение относится к бурению, кустройствам для очистки скважин от раэбуренной породы и мелких обломков металла.

Известно устройство для очистки скважины от шлама (а c, N.. 1229306, кл. Е 21 В 21/О, 27/00), включающее переводник, струйный насос и шламоприемную камеру с размещенным в ней клапаном и подвижной разделительной пробкой, между которыми установлены втулка и стопор, взаимодействующий с клапаном и связанный с разделительной пробкой гибкой тягой.

Недостатком устройства является то, что очистка шламоприемника осуществляется путем разъединения корпуса от переводника, а работающее долото не охлаждается, так как обратная промывка от забоя удалена, Известен шламосборник (а.с.

N 1177443, кл. Е 21 В 21/00), содержащий переходник, корпус с полостью, направляющий патрубок и шламопроводящую трубу, выполненный с камерой, заполненной коагулятором и флокулятором.

„,5U „„1760078 А1 (57) Использование: очистка скважин от разбуренной породы и мелких обломков шлама. Сущность изобретения: шламометаллосборник содержит полый корпус с радиальными каналами, переходником и режущим инструментом. В полости корпуса расположены шламоприемная камера, подвижная шламопроводящая труба со струйным насосом. Шламоприемник имеет конический клапан, а струйный насос— ответное седло. Диаметры радиальных каналов b выбираются меньше полураэности диаметров режущего инструмента D и диаметра корпуса d.1 з. и. ф-лы, 1 ил.

Недостатком шламосборника является то, что к нему необходимы коагулятор и флокулятор, а для очистки полости от шлама требуется разъединение переводника от корпуса.

Известен забойный ловитель (а.с. М

565985, кл. Е 21 В 31/00) — прототип, включающий корпус. с размещенными в нем с зазором подвижной шламовой трубой с отражателем и центраторами, буровой наконечник и самозакрывающиеся замки.

Недостатком забойного ловителя является то, что из-за малого кольцевого зазора между тремя трубами крупный шлам не выносится, а обратная промывка бурового наконечника не гарантируется из-за отсутствия струйного насоса.

Цель изобретения — повышение эффективности очистки забоя от шлама при одновременном облегчении . очистки шламоприемной камеры от уловленного шлама.

Указанная цель достигается тем, что предлагаемый шламометаллосборник, включающий полый корпус с переходником, 1760078 режущим инструментом, радиальными каналами, гидравлически связывающими полость корпуса с затрубным пространством, и периферийными осевыми каналами, расположенную в полости. корпуса шламоприемную камеру и шламопроводящую трубу, снабжен струйным насосом, расположенным под шламопроводящей трубой, последняя из которых установлена с возможностью осевого перемещения и выполнена в нижней части с кольцевым коническим клапаном, а струйный насос для взаимодействия с ним имеет ответное седло, причем наружная поверхность шламопроводящей трубы выполнена с центрирующими элементами. Вынос мелкого шлама на устье скважины осуществляется по эатрубному пространству потоком промывочной жидкости, проходящим через радиальные каналы с размерами в соответствии с зависимостью

D — d ь где 0 — диаметр режущего инструмента, мм;

d — диаметр корпуса, мм.

На чертеже изображен шламометаллосборник, общий вид.

Шламометаллосборник включает полый корпус 1 с переходником 2, режущим инструментом 3, радиальными каналами b, гидравлически связывающими полость корпуса с затрубным пространством, и периферийными осевыми каналами 4, расположенными sполости корпуса,,шламоприемную камеру 5 и шламопроводящую трубу 6.

Шламоприемник снабжен струйным насосом 7, расположенным под шламопроводящей трубой, последняя из которых установлена с возможностью осевого перемещения и выполнена в нижней части с кольцевым коническим клапаном 8, а струйный насос для взаимодействия .с клапаном имеет ответное седло 9, причем наружная поверхность трубы 6 выполнена с центрирующими элементами 10. Диаметр радиальных каналов корпуса выбирают в соответствии с зависимостью

b где D — диаметр режущего инструмента, d — диаметр корпуса;

Шламометаллосборник работает следующим образом. В процессе углубления скважины местной обратной циркуляцией, 25

35 эффективности очистки забоя от шлама при

5

20 указанной стрелками, вся разбуренная порода и мелкие куски металла через центральное отверстие режущего инструмента 3 и струйный насос 7 поднимаются вверх по шламопроводящей трубе 6 и попадают в шламоприемную камеру 5, где крупные частицы и металл оседают, а мелкий шлам выносится на устье через радиальные каналы

Ь, не превышающие размеры эатрубного простр.анства.

Очистка шламоприемной камеры от уловленного шлама осуществляется следующим образом.

После подъема и отворота отработанного режущего инструмента 3 через радиальные каналы Ь, используя .центрирующие элементы 10. гибкой тягой или рычагом (на чертеже не показано) приподнимают вверх шламопроводящую трубу с кольцевым клапаном 8, открывая ответное воронкообразное седло 9, через которое высыпают в подставленную емкость содержимое шламоприемной камеры.

Формула изобретения

1, Шламометаллосборник, включающий полый корпус с переходником, режущим инструментом, радиальными каналами, гидравлически связывающими полость корпуса с затрубным пространством, и периферийными осевыми каналами, расположенную в полости корпуса шламоприемную камеру и шламопроводящую трубу, о т л и ч а юшийся тем, что, с целью повышения одновременном облегчении очистки шламоприемной камеры от уловленного шлама, он снабжен струйным насосом, расположенным под шламоотаодящей трубой, последняя из которых установлена с воэможностью осевого перемещения и выполнена в нижней части с кольцевым коническим клапаном, а струйный насос для взаимодействия с ним имеет ответное седло, причем наружная поверхность шламоотводящей трубы выполнена с центрирующими элементами.

2. Шламометаллосборник по и. 1, о тл и ч а ю шийся тем, что, с целью обеспечения выноса шлама на устье скважины, диаметры радиальных каналов выбираются в соответствии с зависимостью b «{D-d)/2, где D диаметр режущего инструмента, мм; d — диаметр корпуса, мм.
