Датчик местоположения объекта в трубопроводе

Датчик местоположения объекта в трубопроводе

Иллюстрации

Показать все

Реферат



Сущность изобретения: на объекте расположен герметичный корпус, п котором размещен источник магнитного поля с магнитоэлектрическим приводом вращения. Источник магнитного поля выполнен в виде четного числа, не менее четырех, радиально намагниченных постоянных магнитов, расположенных по окружности вокруг оси вращения привода. Углы сдвига магнитов друг относительно друга одинаковы. 2 ил.

, 4 ((СО(оз советских сОциАлистических

РЕСПУБЛИК

<5((s F 17 D 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

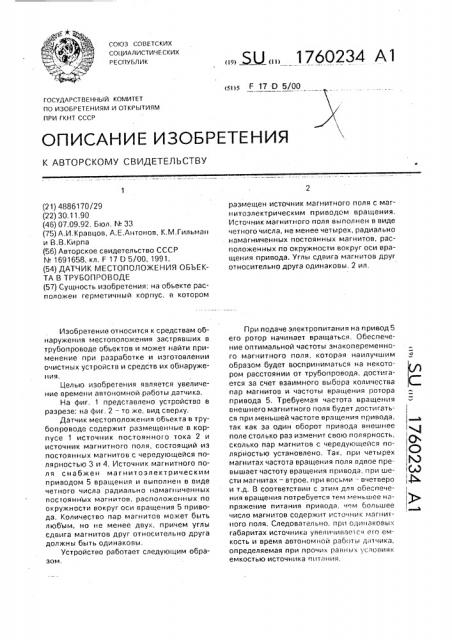

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

4 оОс, О ) ! () К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4886170/29 (22) 30,11.90 (46) 07,09.92. Бюл, ¹ 33 (75) A.È.Êðýâöoâ, А.Е.Антонов, К,М.Гильман и В.В.Кирпа (56) Авторское свидетельство СССР

¹ 1691658, кл. F 17 0 5/00, 1991. (54) ДАТЧИК МЕСТОПОЛОЖЕНИЯ ОБЪЕКТА В ТРУБОПРОВОДЕ (57) Сущность изобретения: на обьекте расположен герметичный корпус. о котором

Изобретение относится к средствам обнаружения (лестоположения застрявших в трубопроводе обьектов и может найти применение при разработке и изготовлении очистных устройств и средств их обнаружения.

Целью изобретения является увеличение времени автономной работы датчика.

На фиг. 1 представлено устройство в разрезе: на фиг. 2 — то же, вид сверку.

Датчик местоположения обьекта в трубопроводе содержит размещенные о корпусе 1 источник постоянно о тока 2 и источник магнитного поля, состоящий из постоянных магнитов с чередующейся полярностью 3 и 4. Источник магнитного поля снабжен магнитоэлектрическим приводом 5 вращения и выполнен о виде четного числа радиально намагниченных постоянных магнитов, расположенных по окружности вокруг оси вращения 5 привода. Количество пар магнитов может быть любы(л, но не менее двух, причем углы сдоига магнитов друг относительно друга должны быть одинаковы, Устройство работает следующим образом, „, Ы „„1760234 А1 размещен источник магнитного поля с магнитоэлектрическим приводом вращения, Источник магнитного поля выполнен в виде четного числа, не менее четырех, радиально намагниченных постоянных магнитов, расположенных по окружности вокруг оси вращения привода. Углы сдвига магнитов друг относительно друга одинаковы. 2 ил, При подаче электропитания на привод 5 его ротор начинает вращаться. Обеспечение оптимальной частоты знакопере(ленного магнитного поля, которая наилучшим образом будет восприниматься на некотором расстоянии от трубопровода, достигается за счет взаимного выбора количества пар магнитов и частоты вращения ротора привода 5, Требуемая частота вращения внешнего магнитного поля будет достигаться при (леньшей частоте вращения привода, так как за один оборот привода внешнее поле столько раз изменит свою полярность, сколько пар магнитов с чередующейся полярностью установлено. Так, при четырех магнитах частота вращения поля вдвое превышает частоту вращения привода, при шести магнитах — втрое, при восьми — вчетверо и т.д. В соответствии с этим для обеспечения вращения потребуется тем меньшее напряжение питания привода, (ем большее число магнитов содержит источник магнитного поля. Следовательно, Ilp(1 одинаковых габаритах источника увели ивае сч его емкость и время автономной работы д,пчика, определяемая при прочих равных условиях емкостью источника питания.

1760234

Составитель А.Кравцов

Техред М.Моргентал Корректор Л.Филь

Редактор Л.Сухая

Заказ 3173 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент". г. Ужгород, ул.Гагарина. 101

Формула изобретения

Датчик местоположения объекта в трубопроводе, состоящий из расположенного на обьекте герметичного корпуса, в котором размещены источник постоянного тока и источник магнитного поля с магнитоэлектрическим приводом вращения, о т л и ч а юшийся тем, что. с целью увеличения времени автономной работы датчика, источник магнитного поля выполнен в виде четного числа, не менее четырех, радиально намагниченных постоянных магнитов, располо5 женных по окружности вокруг оси вращения привода, с чередующейся полярностью, причем углы сдвига магнитов друг относительно друга одинаковы.
