Реферат



Использование: производство строительных материалов, в том числе обжиг шамота, термообработка различных материалов во вращающихся барабанных устройствах. Сущность изобретения: на загрузочном конце внутри печи с зазором относительно корпуса установлена обечайка длиной 1,5-2 диаметра корпуса печи. Величина зазора равна толщине основной футеровки. 1 ил.

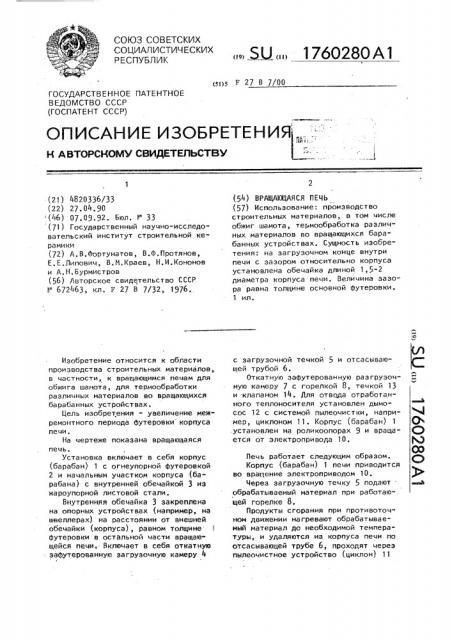

СОЮЗ СОВЕТСКИХ Ы 176Q28Q А1 (я)з F 27 B 7/00

ГОСУДАРСТВЕН НОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР)

ОП ИСАН И Е И ЗОБРЕТЕ Н ИЯ (21) 4820336/33 (22) 27.04.90 (46) 07.09.92. Бюл, " 33 (71) Государственный научно-исследовательский институт строительной керамики (72) А. В.Фортунатов, В.Ф. Протянов, Е.Е.Липович, В.M,ÊðàåB, H.È.Êîíîíîâ и А.Н.Бурмистров (56) Авторское свидетельство СССР

Г 672463, кл. г 27 В 7/32, 1976.

Изобретение относится к области производства строительных материалов, в частности, к врацающимся печам для обжига шамота, для термообработки различных материалов во вращающихся барабанных устройствах.

Цель изобретения - увеличение межремонтного периода Футеровки корпуса печи.

На чертеже показана вращающаяся печь.

Установка включает в себя корпус (барабан) 1 с огнеупорной футеровкой

2 и начальным участком корпуса (барабана) с внутренней обечайкой 3 из жароупорной листовой стали.

Внутренняя обечайка 3 закреплена на опорнь1х устройствах (например, на швеллерах) на расстоянии от внешней обечайки (корпуса), равном толщине футеровки в остальной части вращающейся печи. Включает в себя откатную зафутерованную загрузочную камеру 4 (54) ВРАЩАЮЦАЯСЯ ПЕЧЬ (57) Использование: производство строительных материалов, в том числе обжиг шамота, термообработка различных материалов во вращаюцихся барабанных устройствах. Сущность изобретения: на загрузочном конце внутри печи с зазором относительно корпуса установлена обечайка длиной 1,5-2 диаметра корпуса печи. Величина зазора равна толщине основной футеровки.

1 ил. с загрузочной течкой 5 и отсасывающей трубой 6.

Откатную зафутерованную разгрузочную камеру 7 с горелкой 8, течкой 13 и -клапаном 14. Для отвода отработанного теплоносителя установлен дымосос 12 с системой пылеочистки, например, циклоном 11. Корпус (барабан) 1 ,установлен на роликоопорах 9 и врацается от электропривода 10.

Печь работает следуюцим образом.

Корпус (барабан) 1 печи приводится во вращение электроприводом 10.

Через загрузочную течку 5 подают . обрабатываемый материал при работающей горелке 8.

Продукты сгорания при противоточном движении нагревают обрабатываемьв> материал до необходимой температуры, и удаляютсл из корпуса печи по отсасываюцей трубе б, проходят через пылеочистное устройство (циклон) 11

17б0280

Составитель А. Фортунатов

Техред М. Моргентал Корректор О.Кравцова

Редактор С.Кулакова

Заказ 1207 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина !01

9 и дымососом 12 выбрасываются в атмосферу.

При врацении наклонной печи 1 ма териал постепенно перемещается к выгрузочному концу и, пройдя термообработку, по выгрузочной течке 13 .удаляется из печи.

Клапан 14 служит для герметизации течки и печи.

Наличие откатной загрузочной камеры 4 позволяет оперативно поддерживать герметичность стыковочных узлов между камерой 4 и корпусом 1 (минимизируются подсосы воздуха из окружающего пространства, что позволяет интенсифицировать теплоотдачу за счет роста скорости теплоносителя в барабане, обеспечивает свободный доступ к внутренним устройствам загрузочной камеры 1t и корпуса 1 и своевременное поддержание Футеровки камеры 4 и корпуса 1 .в хорошем состоянии.

Установка на начальном участке (ло ходу движения материала) корпуса I вращающейся печи внутренней обечайки из жароупорной листовой стали вместо кирпичной футеровки обеспечи- вает существенное увеличение межремонтного периода (в среднем с 3-х месяцев до 24-х месяцев), уменьшение времени ремонта этого участка с 48 до 24 ч.

Формула изобретения

Вращающаяся печь, содержащая футерованный корпус, загрузочную и разгрузочную камеры, трубопровод, сое15 диняюций загрузочную камеру с пылеочистным устройством и дымососом, о т л и ч а ю ц а я с я тем, что, с целью увеличения межремонтного периода футеровки корпуса печи, она снаб20 жена обечайкой, установленной внутри

Ф печи на ее загрузочном конце и с зазором относительно корпуса, равным толщине основной футеровки, при этом длина обечайки составляет 1,5-2- диа"

25 метра корпуса печи.
