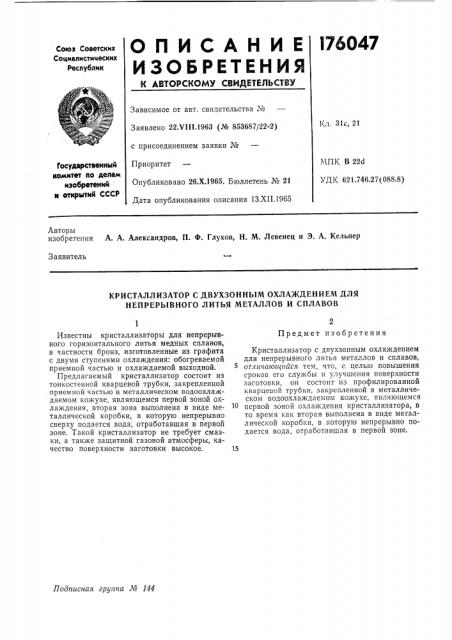

ОПИСАНИЕ 176047

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистицеских

Республик

Зависимое от авт. свидетельства №

Заявлено 22.Ч11!.1963 (¹ 853687/22-2) с присоединением заявки №

Приоритет

Опубликовано 26.Х.1965. Бюллетень № 21

Дата опубликования описания 13.XII.1965

Кл. 31с, 21

ЧПК В 22d

УДК 621.746.27(088.8) Государственный комитет по делам изобретений н открытий СССР

Авторы изобретения А. А. Александров, П. Ф. Глухов, Н. М. Левенец и Э. А. Кельнер

Заявитель

КРИСТАЛЛИЗАТОР С ДВУХЗОННЫМ ОХЛАЖДЕНИЕМ ДЛЯ

НЕПРЕРЫВНОГО ЛИТЬЯ МЕТАЛЛОВ И СПЛАВОВ

Предмет изобретения

Подписная группа № 144

Известны кристаллизаторы для непрерывного горизонтального литья медных сплавов, в частности бронз, изготовленные из графита с двумя ступенями охлаждения: обогреваемой приемной частью и охлаждаемой выходной.

Предлагаемый кристаллизатор состоит из тонкостенной кварцевой трубки, закрепленной приемной частью в металлическом водоохлаждаемом кожухе, являющемся первой зоной охлаждения, вторая зона выполнена в виде металлической коробки, в которую непрерывно сверху подается вода; отработавшая в первой зоне. Такой кристаллизатор не требует смазки, а также защитной газовой атмосферы, качество поверхности заготовки высокое. 15

Кристаллизатор с двухзонным охлаждением для непрерывного литья металлов и сплавов, отличающийся тем, что, с целью повышения сроков его службы и улучшения поверхности заготовки, он состоит из профилированной кварцевой трубки, закрепленной в металлическом водоохлаждаемом кожухе, являющемся первой зоной охлаждения кристаллизатора, в то время как вторая выполнена в виде мегаллической коробки, в которую непрерывно подается вода, отработавшая в первой зоне.
