Способ строчной магнитной записи

Способ строчной магнитной записи

Иллюстрации

Показать все

Реферат



Изобретение относится к телевидению, в частности к технике магнитной записи, и может быть использовано в устройствах строчной магнитной записи и воспроизведения . Цель изобретения - повышение качества путем исключения потерь непрерывного сигнала. Сущность изобретения: записывают непрерывный и контрольный сигнал на смежных строках в конце или в начале каждой из строк в интервале их перекрытия , длительность которого больше длительности записи контрольного сигнала, при этом на остальной части из перекрывающихся строк записывают непрерывный сигнал. Устройство для осуществления способа содержит блок 1 вращающихся магнитных головок, усилители 2 и 3 записи, коммутаторы 4 и 5, датчик 6 положения, входные шины 7 и 8.

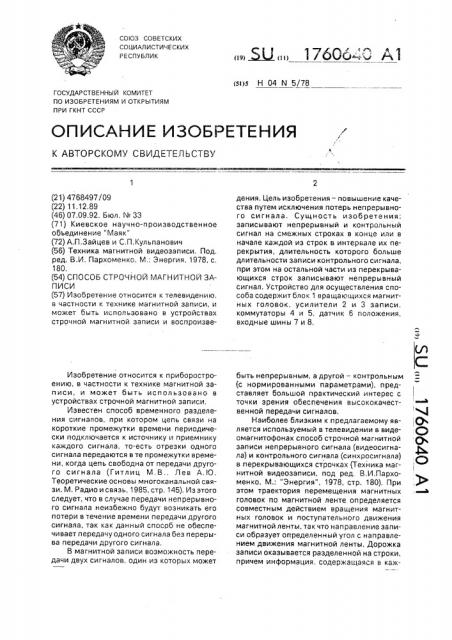

COIG3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 04 N 5/78

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4768497/09 (22) 11,12.89 (46) 07,09.92. Бюл, К 33 (71) Киевское научно-производственное объединение "Маяк" (72) А.П,Зайцев и С.П.Кульпанович (56) Техника магнитной видеозаписи. Под, ред. В,И, Пархоменко. М.: Энергия, 1978, с, 180. (54) СПОСОБ СТРОЧНОЙ МАГНИТНОЙ ЗАПИСИ (57) Изобретение относится к телевидению. в частности к технике магнитной записи, и может быть использовано в устройствах строчной магнитной записи и воспроизвеИзобретение относится к приборостроению, в частности к технике магнитной записи, и может быть использовано в устройствах строчной магнитной записи.

Известен способ временного разделения сигналов, при котором цепь связи на короткие промежутки времени периодически подключается к источнику и приемнику каждого сигнала, то-есть отрезки одного сигнала передаются в те промежутки времени, когда цепь свободна от передачи другого сигнала (Гитлиц M.В., Лев A,Þ.

Теоретические основы многоканальной связи. М. Радио и связь, 1985, стр. 145), Из этого следует, что в случае передачи непрерывного сигнала неизбежно будут возникать его потери в течение времени передачи другого сигнала, так как данный способ не обеспечивает передачу одного сигнала без перерыва передачи другого сигнала.

В магнитной записи возможность передачи двух сигналов, один из которых может

П9) ъЖ (ll) 1 / 6GG 9 )9 1 дения. Цель изобретения — повышение качества путем исключения потерь непрерывного сигнала. Сущность изобретения: записывают непрерывный и контрольный сигнал на смежных строках в конце или в начале каждой из строк в интервале их перекрытия, длительность которого больше длительности записи контрольного сигнала, при этом на остальной части из перекрывающихся строк записывают непрерывный сигнал. Устройство для осуществления способа содержит блок 1 вращающихся магнитных головок, усилители 2 и 3 записи, коммутаторы 4 и 5, датчик 6 положения, входные шины 7 и 8, быть непрерывным, а другой — контрольным (с нормированными параметрами), представляет большой практический интерес с

) точки зрения обеспечения высококачест) венной передачи сигналов, Наиболее близким к предлагаемому яв- ., О ляется используемый в телевидении в виде- С» омагнитофонах способ строчной магнитной записи непрерывного сигнала (видеосигнала) и контрольного сигнала (синхросигнала) в перекрывающихся строчках (Техника магнитной видеозаписи, под ред. B.È.Ïàðõoменко, M. "Энергия", 1978, стр. 180), При этом траектория перемещения магнитных головок по магнитной ленте определяется совместным действием вращения магнитных головок и поступательного движения магнитной ленты, так что направление записи образует определенный угол с направлением движения магнитной ленты. Дорожка записи оказывается разделенной на строки, причем информация, содержащаяся в каж1760640 дой из них, является продолжением информации предыдущей строки. Запись на смежных строках производят с перекрытием, т,е. каждая последующая магнитная головка начинает запись до того, как предыдущая ее закончит. На строках записывают видеосигнал, а в перекрытии строк записи видеосигнала записывают синхросигнал одновременно на обеих смежных строках.

Недостатком способа является то, что в случае записи вместо видеосигнала непрерывного сигнала возникают потери последнего в течение времени записи синхросигнала (контрольного сигнала), в результате чего качество записи снижается.

Цель изобретения — повышение качества записи путем исключения потерь непрерывного сигнала.

Поставленная цель достигается тем, что в известном способе строчной магнитной записи непрерывного и контрольного сигнала на смежных строках записывают контрольный сигнал в конце или в начале каждой из строк в интервале их перекрытия, длительность которого больше длительности записи контрольного сигнала, при этом на остальной части каждой из перекрывающихся строк записывают непрерывный сигнал, Сравнение заявляемого технического решения с прототипом позволило установить соответствие его критерию "новизна".

При изучении других известных технических решений в данной области техники признаки, отличающие заявляемое изобретение от прототипа, не были выявлены и поэтому они обеспечивают заявляемому техническому решению соответствие критерию "существенные отличия", Для случая размещения контрольного сигнала в начале строк записи непрерывного сигнала порядок выполнения операций, из которых состоит предлагаемый способ,. следующий записывают в начале каждой строки контрольный сигнал в течение времени меньшего всей длительности перекрытия строк; записывают после контрольного сигнала в перекрытии и в оставшейся части каждой строки непрерывный сигнал.

Для случая размещения контрольного сигнала в конце строк записи непрерывного сигнала порядок выполнения операций, из которых состоит предлагаемый способ, следующий: записывают на каждой строке непрерывный сигнал; записывают в конце каждой строки контрольный сигнал на интервале ее перекры25

35 емому способу работает устройство следующим образом, 40 В режиме записи вращающиеся магнит45

55

20 тия с другой строкой в течение времени меньше длительности перекрытия.

На фиг. 1 представлен пример устройства, реализующего предлагаемый способ; на фиг. 2 — временные диаграммы, поясняющие работу устройства, Устройство содержит блок вращающихся магнитных головок 1, подключенный к усилителям записи 2 и 3, связанным соответственно с коммутаторами 4 и 5, датчик положения 6 блока вращающихся магнитных головок 1, соединенный с коммутаторами 4 и 5, входные шины 7 и 8, связанные с коммутаторами 4 и 5, Устройство может быть реализовано с помощью известных технических решений, Так, блок вращающихся магнитных головок

1 имеет две магнитные головки, установленные в диаметрально противоположных точках на вращающемся диске, который охватывает магнитная лента с углом охвата

190, благодаря чему магнитные головки поочередно контактируют с магнитной лентой и производят на нее строчную запись так, что строки записи фиг, 2а одной магнитной головки перекрываются на время Т строками записи фиг. 2б другой магнитной головки (М,В.Гитлиц и Л,Г,Лишин. Видеомагнитофоны и их применение, М.: "Связь", 1980, стр.

49, последний абзац); коммутаторы 4 и 5— микросхема 590 КН4; датчик 6 представляет собой вращающийся вместе с блоком магнитных головок 1 диск, через отверстия которого осуществляется засветка фотоэлементов, вырабатывающих сигналы в соответствии с диаграммами (фиг. 2в, г), При выполнении операций по предлаганые головки блока 1 во время контакта с магнитной лентой поочередно записывают на ней непрерывный сигнал, поступающий с шины 7 через коммутаторы 4 и 5 на усилители записи 2 и 3, подключенные к блоку вращающихся магнитных головок 1. Одна магнитная головка образует строки записи фиг, 2, а, которые перекрываются на время

Т строками записи фиг, 2, б, образованными другой магнитной головкой. На время t< действия сигналов фиг. 2в и г, вырабатываемых датчиков положения магнитных головок 6 в перекрытии Т (фиг. 2), коммутаторы 4 и 5 отключают входы усилителей записи 2 и 3 от шины 7 и подключают их к шине 8, через которую подается контрольный сигнал. Тем самым по каждому сигналу фиг. 2, в на соответствующей строке фиг, 2, а, а по каждому сигналу фиг. 2, г на соответствующей строке фиг, 2, б записывается контрольный сигнал

1760640 тотипом является обеспечение более высокого качества записи за счет исключения потерь информации.

5 Формула изобретения

Аг. c

Составитель А.Зайцев

Техред M.Ìîðãåíòàë Корректор А,Ворович

Редактор Г.Князева

Заказ 3193 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 длительностью t>. Причем длительность т1 меньше перекры гия Т íà tz, Таким образом, в непрерывном сигнале потери исключены, в то время как у прототипа их длительность т1 в каждой строке записи.

Предложенный способ позволяеттакже более эффективно использовать интервал перекрытия строк с точки зрения возможного увеличения длительности непрерывной записи контрольного сигнала в пределах интервала пеоекрытия, Техническое преимущество заявляемого способа по сравнению с прототипом заключается в том, что способ позволяет расширить класс записываемых сигналов с исключением в них потерь, Общественно-полезным преимуществом заявленного способа в сравнении с проСпособ строчной магнитной записи, заключающийся в том, что записывают непрерывный и контрольный сигнал на смежных

10 строках, отличающийся тем, что, с целью повышения качества записи путем исключения потерь непрерывного сигнала, записывают контрольный сигнал в конце или в начале каждой из строк в интервале их

15 перекрытия, длительность которого больше длительности записи контрольного сигнала, при этом на остальной части каждой из перекрывающихся строк записывают непрерывный сигнал
