Спосов ставилизации полиорганосилоксанов против термоокислительного старения

Спосов ставилизации полиорганосилоксанов против термоокислительного старения

Иллюстрации

Показать все

Реферат



l76067

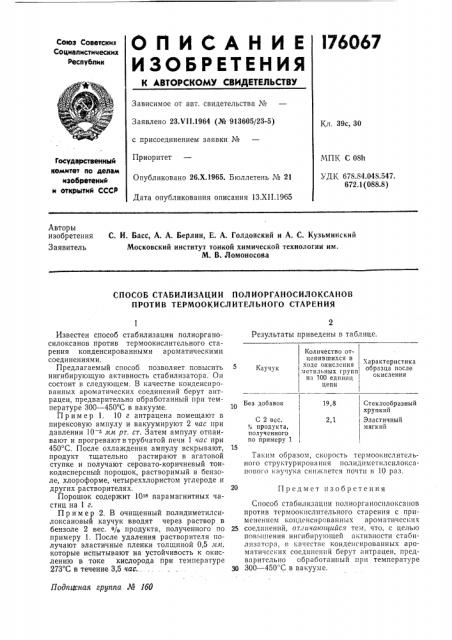

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОюз Советских

Социалистических республик

Зависимое от авт. свидетельства №

Заявлено 23.Ч11.1964 (№ 913605/23-5) Кл. 39с, 30 с присоединением заявки №

Приоритет

МПК С 0811

УДК 678.84.04S.547.

672.1(088.8) Государственный комитет ло делам изобретений и открытий СССЯ

Опубликовано 26.Х.1965. Бюллетень № 21

Дата опубликования описания 13.XII.1965

Авторы изобретения

Заявитель

Е. И. Басс, А. А. Берлин, E. А. Голдовский и A. С. Кузьминский

Московский институт тонкой химической технологии им.

М. В. Ломоносова

СПОСОБ СТАБИЛИЗАЦИИ ПОЛИОРГАНОСИЛОКСАНОВ

ПРОТИВ ТЕРМООКИСЛИТЕЛЬНОГО СТАРЕНИЯ

Количество отцепившихся в ходе окис1еиия метильных групп иа 100 единиц цепи арактеристика образца после окисления

Кау

Без добавок

Стеклообразный хрупкий

Эластичный мягкий

19,8

С 2 вес.

% продукта, полученного по йримеру 1

2,1

Подписная группа М 1бО

Известен способ стабилизации полиоргаиосилоксанов против термоокислительного старения конденсированными ароматическими соединениями.

Предлагаемый способ позволяет повысить ингибирующую активность стабилизатора. Он состоит в следующем. В качестве конденсированных ароматических соединений берут антрацен, предварительно обработанный при температуре 300 — 450 С в вакууме.

Пример 1. 10 г антрацена помещают в пирексовую ампулу и вакуумируют 2 час при давлении 10 мм рт. ст. Затем ампулу отпаивают и прогреваютв трубчатой печи 1 час при

450 С. После охлаждения ампулу вскрывают, продукт тщательно растирают в агатовой ступке и получают серовато-коричневый тонкодисперсный порошок, растворимый в бензоле, хлороформе, четыреххлористом углероде и других растворителях, Порошок содержит 10» парамагнитных частиц на 1 г.

Пример 2. В очищенный полидиметилсилоксановый каучук вводят через раствор в бензоле 2 вес. О/> продукта, полученного по примеру 1. После удаления растворителя получают эластичные пленки толщиной 0,5 nni, которые испытывают на устойчивость к окислению в токе кислорода при температуре

273 С в течение 3,5 час.

Результаты приведены в таблице.

Таким образом, скорость термоокислительного структурирования полидиметилсилоксанового каучука сни.кается почти в 10 раз.

20 Предмет изобретения

Способ стабилизации полиорганосилоксаиов против термоокислительного старения с применением конденсированных ароматических

25 соединений, отличающийся тем, что, с целью повышения ингибирующей активности стабилизатора, г качестве конденсированных ароматических соединений берут антрацен, предварительно обработанный при температуре

30 300 — 450 С в вакууме.
