Способ измерения площади поперечного сечения электропроводных тел

Способ измерения площади поперечного сечения электропроводных тел

Иллюстрации

Показать все

Реферат

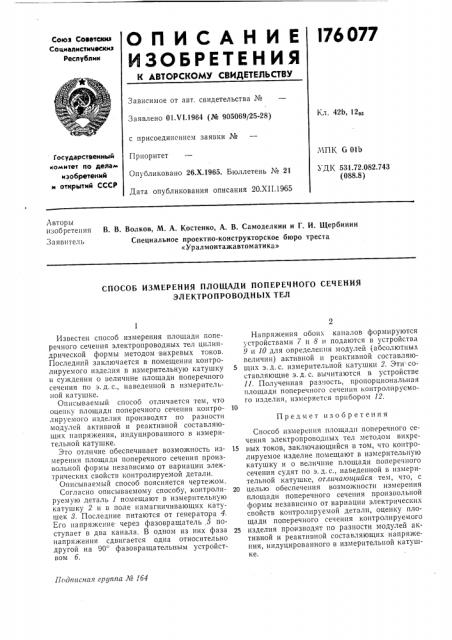

l76 077

O ll H C A H M E

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советекю

Социалистическиз

Республик

Зависимое от авт. свидетельства ¹

Кл. 42Ь 12ез

Заявлено 01.VI.1964 (№ 905069/25-28) с присоединением заявки №

Приоритет

Опубликовано 26.Х.1965. Бюллетень № 21

Дата опубликования описания 20.XII.1965

МПК б 01Ь

УДК 531.72.082.743 (088.8) Государственный комитат по делам изобретений и открытий СССР

Авторы изобретения

Заявитель

В. В. Волков, М. А. Костенко, А. В. Самоделкин и Г. И, Щербинин

Специальное проектно-конструкторское бюро треста

«Уралмонтажавтоматика»

СПОСОБ ИЗМЕРЕНИЯ ПЛОЩАДИ ПОПЕРЕЧНОГО СЕЧЕНИЯ

ЭЛЕКТРОПРОВОДНЫХ ТЕЛ

Предмет изобретения

Подпггсная группа М 1б4

Известен способ измерения площади поперечного сечения электропроводных тел цилиндрической формы методом вихревых токов.

Последний заключается в помещении контролируемого изделия в измерительную катушку и суждении о величине площади поперечного сечения по э.д. с., наведенной в измерительной катушке.

Описываемый способ отличается тем, что оценку площади поперечного сечения контролируемого изделия производят по разности модулей активной и реактивной составляющих напряжения, индуцированного в измерительной катушке.

Это отличие обеспечивает возможность измерения площади поперечного сечения произвольной формы независимо от вариации электрических свойств контролируемой детали.

Описываемый способ поясняется чертежом.

Согласно описываемому способу, контролируемую деталь 1 помещают в измерительную катушку 2 и в поле намагничивающих катушек 8. Последние питаются от генератора 4.

Его напряжение через фазовращатель 5 поступает в два канала. В одном из них фаза напряжения сдвигается одна относительно другой на 90 фазовращательным устройством б.

Напряжения обоих каналов формируются устройствами 7 и 8 и подаются в устройства

9 и 10 для определения модулей (абсолютных величин) активной и реактивной составляю5 щих э.д. с. измерительной катушки 2. Эти.составляющие э. д. с. вычитаются в устройстве

11. Полученная раз IocTb, пропорциональная площади поперечного сечения контролируемого изделия, измеряется прибором 12.

Способ измерения площади поперечного сечения электропроводпых тел методом вихре15 вых токов, заключающийся в том, что контролируемое изделие помещают в измерительную катушку и о величине площади поперечного сечения судят по э.д. с., наведенной в измерительной катушке, отличающийся тем, что, с

20 целью обеспечения возможности измерения площади поперечного сечения произвольной формы независимо от вариации электрических свойств контролируемой детали, оценку площади поперечного сечения контролируемого

25 изделия производят по разности модулей активной и реактивной составляющих напряжения, индуцированного в измерительной катушке.

176077

Составитель М. Б. Нанкин

Редактор H. А. Джарагетти Текред Л. А. Камышникова Корректоры: Г. Е. Опарина и T. В. Муллина

Заказ 3493/14 Тираж 1175 Формат бум. 60X90 /з Объем 0,13 изд. л. Цена 5 коп.

Цг1ИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр, Серова, 4

Типография, пр. Сапунова, 2
