Реферат



Изобретение может быть использовано для концентрации суспензий и растворов в электронной, химической, микробиологической , пищевой и других отраслях промышленности и позволяет повысить производительность путем увеличения отношения площади фильтрующей поверхности к объему фильтрующего элемента. Для этого высота гофра спирально ориентированной относительно оси фильтра гофрированной фильтрующей шторы, размещенной между наружной и внутренней трубками, составляет: n(R2-rV2)-1,8- Vp2 - г2 , где: R - радиус внутренней поверхности наружной трубки, г - радиус наружной поверхности внутренней трубки.4 ил.

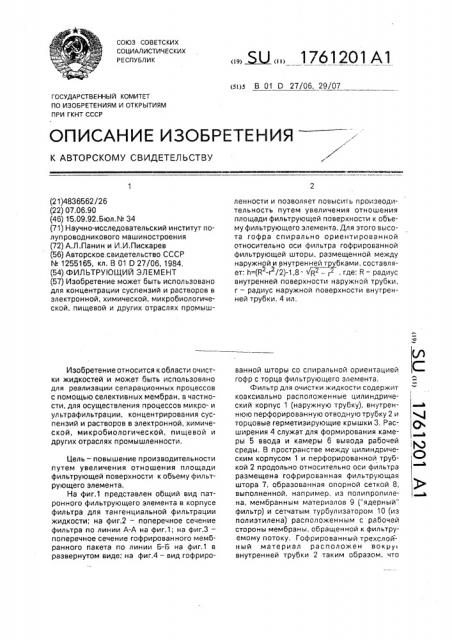

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 01 0 27/06, 29/07

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ о Ю

IÎ (21)4836562/26 (22) 07.06.90 (46) 15,09.92. Бюл. М 34 (71) Научно-исследовательский институт полупроводникового машиностроения (72) А.Л.Панин и И.И.Пискарев (56) Авторское.свидетельство СССР

N 1255165, кл. В 01 0 27/06, 1984. (54) ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ (57) Изобретение может быть использовано для концентрации суспензий и растворов в электронной, химической, микробиологической. пищевой и других отраслях промышИзобретение относится к области очистки жидкостей и может быть использовано для реализации сепарационных процессов с помощью селективных мембран, в частности, для осуществления процессов микро- и ультрафильтрации, концентрирования суспензий и растворов в электронной, химической, микробиологической, пищевой и других отраслях промышленности.

Цель — повышение производительности путем увеличения отношения площади фильтрующей поверхности к объему фильтрующего элемента.

На фиг.1 представлен общий вид патронного фильтрующего элемента в корпусе фильтра для тангенциальной фильтрации жидкости; на фиг.2 — поперечное сечение фильтра по линии А-А на фиг.1; на фиг.3— поперечное сечение гофрированного мембранного пакета по линии Б-Б на фиг.1 в развернутом виде; на фиг,4 — вид гофриро„, Ы„„17б1201 Al ленности и позволяет повысить производительность путем увеличения отношения площади фильтрующей поверхности к объему фильтрующего элемента. Для этого высота гофра спирально ориентированной относительно оси фильтра гофрированной фильтрующей шторы, размещенной между наружной и внутренней т чбками, составляет: h=(R -г/2)-1,8- R2 —, где: R — радиус

= 22 внутренней поверхности наружной трубки, г — радиус наружной поверхности внутренней трубки. 4 ил, ванной шторы со спиральной ориентацией гофр с торца фильтрующего элемента.

Фильтр для очистки жидкости содержит коаксиально расположенные цилиндрический корпус 1 (наружную трубку), внутреннюю перфорированную отводную трубку 2 и торцовые герметизирующие крышки 3, Расширения 4 служат для формирования камеры 5 ввода и камеры 6 вывода рабочей среды. В пространстве между цилиндрическим корпусом 1 и перфорированной трубкой 2 продольно относительно оси фильтра размещена гофрированная фильтрующая штора 7, образованная опорной сеткой 8, выполненной, например, из полипропилена, мембранным материалов 9 ("ядерный" фильтр) и сетчатым турбулизатором 10 (из полиэтилена) расположенным с рабочей стороны мембраны, обращенной к фильтруемому потоку. Гофрированный трехслойный материал расположен BQKpyi внутренней трубки 2 таким образом, что

1761201

11 гофры спирально ориентированы относительно оси фильтра, а ребра гофр параллел ьн ы оси фил ьтруюш его элемента.

Патрубки 11,12 и 13 служат для подвода исходной жидкости, отвода концентрата и фильтрата, соответственно, Высота гофра должна составлять 2 2 —; 18 =, где R — радиус внутренней поверхности наружной трубки;

r — радиус наружной поверхности внутренней трубки, Такая высота гофра обеспечивает наибольшую площадь фильтрующей поверхности при заданном объеме.

Фильтр работает следующим образом.

Исходная жидкость подается через патрубок 11 в камеру 5, входит в щели между соседними гофрами и очищается в фильтрующем элементе 7. Фильтрат отводится flo патрубку 13 к потребителю.

Фильтрующий элемент с приведенными соотношениями размеров гофрированной шторы обеспечивает высокую производительность фильтра.

Формула изобретения

Фильтрующий элемент, содержащий наружную и внутреннюю трубки, между которыми размещена гофрированная фильт10 рующая штора со спиральной ориентацией гофр относительно оси фильтрующего элемента, о тл и ч а ю шийся тем, что, с целью повышения производительности путем увеличения отношения площади фильтрующей

15 поверхности к объему фильтрующего элемента, высота h гофр лежит в диапазоне 2 г2 —, 1,8 % -7-, где R — радиус внутренней поверхности наружной трубки; г — радиус наружнОй поверхности внутренней трубки.
