Устройство для соединения клепкой металлических листов

Устройство для соединения клепкой металлических листов

Иллюстрации

Показать все

Реферат



Использование: машиностроение. Сущность изобретения: устройство содержит основание 1, крышку 2. На основании 1 и крышке 2 монтируется приводной элемент в виде целей 3, смонтированных на восьми звездочках 4. четыре из которых приводные, а четыре холостые. Приводные звездочки 4 установлены на валах 5. на которых установлены шестерни 6, взаимодействующие друг с другом. Один из валов 5 соединен с приводом 7. Цепи установлены попарно одна над другой с зазором Нижняя пара цепей смонтирована на основании 1, а верхняя пара цепей - на крышке 2. Цепи состоят из корпусов 8, несущих инструмент, в виде подвижного пуансона 9, установленного напротив подпружиненной матрицы 10, внутри которой размещен внутренний подвижный пуансон 11 На основании 1 и крышке 2 устройства вертикально установлены на двух плитах 12 четыре пары холостых внутренних роликов 13, а между основанием 1 и крышкой 2 установлены вертикально в пинолях 14 две пары наружных роликов 15, расположенных по обе стороны от цепей 3. Зубообразными выступами корпусов 8 захватывается гофрированный лист 16с лепестками, отогнутыми в разные стороны Одновременно в пазы А корпусов 8 вертикально подается два листа, которые должны соединяться посредством клепки с двух сторон с отогнутыми лепестками гофрированного листа 16. 8 ил Ё

сОюз сОВБ тских

СОЦИАЛ ИС I И Г С К ИХ

РЕСПУБЛИК (5!)5 В 21 J 15/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

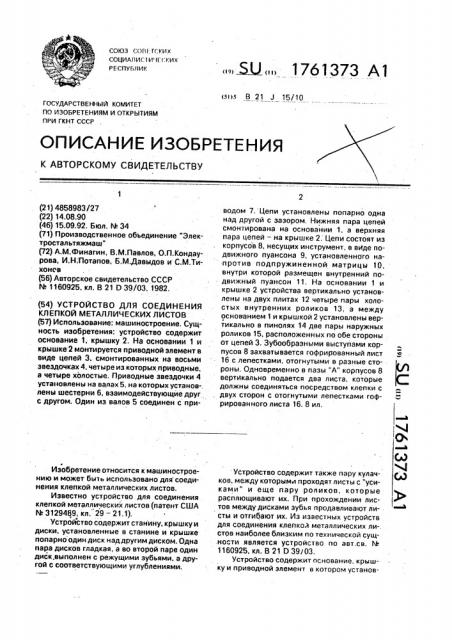

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4858983/27 (22) 14.08.90 (46) 15.09.92. Бюл. N. 34 (71) Производственное объединение "Электростальтяжмаш" (72) А,М.Финагин, В,М.Павлов, О.П.Кондаурова, И.Н:Потапов, Б.М.Давыдов и С.М.Тихонсв (56) Авторское свидетельство СССР

М 1160925, кл. В 21 0 39/03, 1982, (54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ

КЛЕПКОЙ МЕТАЛЛИЧЕСКИХ ЛИСТОВ (57) Использование: машиностроение. Сущность изобретения: устройство содержит основание 1, крышку 2. На основании 1 и крышке 2 монтируется приводной элемент в виде цепей 3. смонтированных на восьми звездочках 4, четыре из которых приводные, а четыре холостые. Приводные звездочки 4 установлены на валах 5, на которых установлены шестерни 6. взаимодействующие друг с другом. Один из валов 5 соединен с приИзобретение относится к машиностроению и может быть использовано для соединения клепкой металлических листов, Известно устройство для соединения клепкой металлических листов (патент США

hh 3129489, кл, 29 — 21.1).

Устройство содержит станину, крышку и диски, установленные в станине и крышке попарно один диск над другим диском. Одна пара дисков гладкая, а во второй паре один диск. выполнен с режущими зубьями, а другой с соответствующими углублениями, . Я.3,, 1761373 А1 водом 7. Цепи установлены попарно одна над другой с зазором. Нижняя пара цепей смонтирована на основании 1, а верхняя пара цепей — на крышке 2. Цепи состоят из корпусов 8, несущих инструмент, в виде подвижного пуансона 9, установленного напротив подпружиненной матрицы 10, внутри которой размещен внутренний подвижный пуансон 11. На основании 1 и крышке 2 устройства вертикально установлены на двух плитах 12 четыре пары холостых внутренних роликов 13, а между основанием 1 и крышкой 2 установлены вертикально в пинолях 14 две пары наружных роликов 15, расположенных по обе стороны от цепей 3. Зубообразными выступами корпусов 8 захватывается гофрированный лист

16 с лепестками, отогнутыми в разные стороны, Одновременно в пазы "А" корпусов 8 вертикально подается два листа, которые должны соединяться посредством клепки с двух сторон с отогнутыми лепестками гофрированного листа 16. 8 ил. 4

Устройство содержит также пару кулачков, между которыми проходят листы с "усиками" и еще пару роликов, которые расплющивают их. При прохождении листов междудисками зубья продавливают листы и отгибают их. Из известных устройств для соединения клепкой металлических ли-. стов наиболее близким по технической сущ.ности является устройство по авт.св. М

1160925, кл, В 21 D 39! 03.

Устройство содержит основание, крышку и приводной элемент в котором установ1761373

15

25

40

50

55 лен рабочий инструмент. Инструмент выполнен в виде пуансона с боковыми режущими кромками и торцовой формообразующей частью. а также неподвижно смонтированную на станине матрицу в виде основания и рабочих элементов с режущими кромками, установленных одним концом на боковых противоположных поверхностях основания матрицы с возможностью углового перемещения и подпружиненных к последнему.

Недостатком этого устройства является низкое качество соединяемых листов, так как пуансон установлен на одном несущем элементе, а матрицы на другом. Кроме того, в месте соединения за счет надрезки металла появляются концентраторы напряжения, которые влекут за собой снижение прочности заклепки, а при последующей деформации в момент раскатывания происходит утонение металла в зоне перемычки, что также отрицательно влияет на прочность соединения.

Целью изобретения является повышение качества соединения и расширения технологических возможностей за счет соединения несимметричных листов.

Поставленная цель достигается тем, что устройство для соединения клепкой метал лических листов, содержащее основание, крышку и приводной элемент, в котором установлен рабочий инструмент, согласно изобретению, снабжено двумя парами внутренних относительно продольной оси клепки холостых роликов, установленных на двух плитах, одна из которых смонтирована в крышке, а другая — в основании, двумя парами наружных роликов, установленных между основанием и крышкой в пинолях, причем одни и другие ролики установлены вертикально по обе стороны от приводного элемента, приводной элемент выполнен в виде цепей с размещенными на них корпусами, в которых установлен рабочий инструмент, цепи установлены попарно, одна пара цепей смонтирована на основании, а другая — на крышке, корпуса выполнены с продольными пазами для установки соединяемых листов и зубчатыми выступами для фиксирования гофрированного листа и размещены один за другим по всей длине цепи, инструмент выполнен в Мде пуансона, установ I ленного с возмож остью перемещения в горизонтальной плоскости и взаимодействия с наружными роликами, подпружиненной матрицы, установленной соосно с пуансоном и размещенного внутри матрицы внутреннего подви>кного пуансона. установленного с возможностью взаимодействия с внутренними полостями роликов.

Такое конструктивное выполнение устройства для соединения клепкой металлических листов .позволяет улучшить качество соединения за счет того, что инструмент расположен в корпусе. являющимся элементом цепей, и имеет возможность перемещения вместе с соединяемыми листами.

Это позволяет синхронизировать процесс склепывания и исключает необходимость в надрезах и смятии листов в зоне склеивания, Такое конструктивное выполнение позволяет соединять клепкой несплошные листы между собой, что расширяет его технологические возможности.

На фиг.1. изображено устройство, общий вид; на фиг,2 — то же, вид сверху; на фиг,3 — разрез А — А на фиг.1; на фиг.4— разрез Б — Б на фиг,1; на фиг.5 — разрез В-В на фиг.4; на фиг.6 — разрез à — Г на фиг.5; на фиг.7 — положение инструмента при прохождении корпуса через пару роликов; на фиг.8 — положение инструмента при прохождении корпуса через 1l,ïàðó роликов.

Устройство для соединения клепкой металлических листов содержит основание 1, на котором монтирована крышка 2, На основании и крышке монтируется приводной элемент, в котором установлен рабочий инструмент. Устройство снабжено двумя парами внутренних относительно продольной оси клепки холостых роликов 3, установленных на двух плитах 4, одна из которых смонтирована в крышке 2, а другая — в основании

1. Устройство снабжено также двумя парами наружных роликов 5, установленных между основанием и крышкой 2 в пинолях

6, причем одни и другие ролики установлены вертикально по обе стороны от приводного элемента. Приводной элемент выполнен в виде цепей 7 с размещенными на них корпусами 8, в которых установлен рабочий инструмент. Цепи 7 установлены попарно, одна пара цепей 7 смонтирована на основании 1, а другая — на крышке 2.

Корпуса 8 выполнены с продольными пазами "А" и зубчатыми выступами "В" и размещены один за другим по всей длине цепи.

Инструмент выполнен в виде пуансона 9, установленного с возможностью перемещения в горизонтальной плоскости и взаимодействия с наружными роликами 5. подпружиненной матрицы 10, установленной соосно с пуансоном 9 и размещенного внутри матрицы 10 внутреннего подвижного пуансона 11, установленного с возможностью взаимодействия с внутренними полостями. роликов 3. Цепи 7 смонтированы

1761373 на восьми звездочках 12, из которых четыре приводные. Приводные звездочки 12 установлены на валах 13. которые несуг шестерни 14. Один из валов 13 соединен с приводом 15.

Устройство работает следующим образом.

Зубообразными выступами корпусов 8, образующих цепи 7. захватывается гофрированный лист 16 с лепестками. отогнутыми в разные стороны. Одновременно в пазы

"А" корпусов В вертикально подается два листа 1, которые должны соединяться посредством клепки с двух сторон с отогнутыми лепестками гофрированного листа 16, Гофрированный лист 16 зубообразными выступами корпусов.8 жестко фиксируется таким образом, что его лепестки, отогнутые постоянно. находятся между пуансоном 9 и матрицей 10. Все это вместе с цепями 7 протягивается сквозь образованные холостыми роликами 3 и наружными роликами 5 ряды, где пуансон 9, контактируя с первыми наружными роликами 5 вдавливает металл в подпружиненную матрицу 10, контактирующую и удерживаемую от осевого перемещения внутренними первыми по ходу вертикальными холостыми роликами 3.

Затем при дальнейшем совместном прохождейии цепей 7 с соединяемыми листами между вторыми парами роликов 5, наружный ролик контактирует с пуансоном 9, удерживает его в заданном положении, а вмутремний пуансон 11, контактируя в это время с внутренними вертикальными холостыми роликами 3. осуществляет осадку (клепку) выступа, образованного матрицей

10 с раздачей его верхней части, образуя расклепку металла. Матрица 10 в это. время выведена из комтакта с металлом.

Предлагаемое устройство для соединения клепкой металлических листов по сравнению с лучшими образцами аналогичного оборудования позволяет повысить качество соединения и расширить технологические возможности, что позволяет расширить сор5 тэмент и увеличить выход годного.

Формула изобретения

Устройство для соединения клепкой металлических листов, содержащее основание, крышку и приводной элемент, в

10 котором установлен рабочий инструмент, о т л и ч а ю щ е е с я тем, что, с целью повышения качества соединения и расши. рения технологических возможностей за счет соединения несимметричных листов, 15 оно снабжено четырьмя парами внутренних относительно продольной оси клепки холостых роликов, установленных нэ двух плитах, одна из которых смонтирована в крышке. э другая — в основании, двумя па20 рэми наружных роликов, установленных между основанием и крышкой в пинолях, причем одни и другие ролики установлены вертикально по обе стороны от приводного элемента, приводной элемент выполнен в

25 виде цепей с размещенными на них корпусами, в которых установлен рабочий инструмент, цепи установлены попарно, одна парэ цепей смонтирована на основании, а другая — нэ крышке, корпуса выполнены с продоль30 ными пазами для установки соединяемых листов и зубчатыми выступами для фиксирования гофрированного листа и размещены один эа другим по всей длине цепи, инструмент выполнен в виде пуансона, установ35 ленного с возможностью перемещения в горизонтальной плоскости и взаимодействия с наружными роликами, подпружинен- . ной матрицы, установленной соосно с пуансоном, и размещенного внутри мэтри40 цы внутреннего подвижного пуансона. установленного с воэможностью взаимодействия с внутренними полостями роликами.

1761373

1761373

1761373

1761373

1761373

1761373

1761373

1б
