Способ химического серебрения изделий
Патент 176151
Классы МПК
Способ химического серебрения изделий
Иллюстрации
Реферат

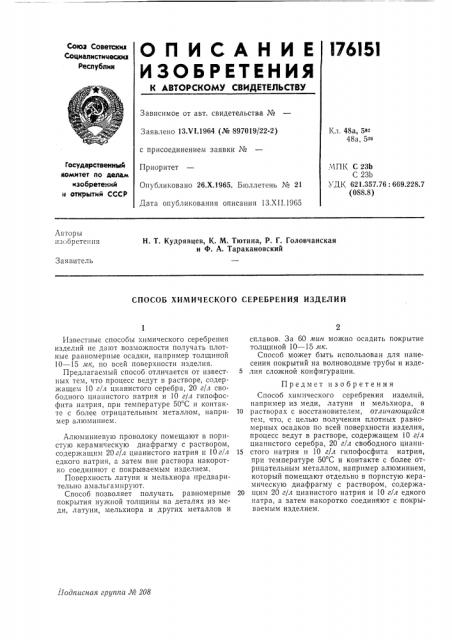

О П И С А Н И Е l76lsl
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскнл
Сациалистичеснил
Республик
Зависимое от авт. свидетельства №
Заявлено 13Х1.1964 (№ 897019/22-2) с присоединением заявки №
Приоритет
Опубликовано 26.Х.1965. Бюллетень № 21
Дата опубликования описания 13.XI I.1965
Kë. 48а, 5> 48а, 5 - 6
Государственный комитет по деда нэобретений е открытий СССР.ЧПК С 23Ь
С 23Ь
УДК 621.357.76: 669.228.7 (088.8) Авторы изобретения
H. T. Кудрявцев, К. М. Тютина, P. Г. Головчанская и Ф. А. Таракановский
Заявитель
СПОСОБ ХИМИЧЕСКОГО СЕРЕБРЕНИЯ ИЗДЕЛИЙ
/?одписная группа № 208
Известные способы химического серебрения изделий не дают возможности получать плотные равномерные осадки, например толщиной
10 — 15 лк, по всей поверхности изделия.
Предлагаемый способ отличается от известных тем, что процесс ведут в растворе, содержащем 10 г/л цианистого серебра, 20 г/л свободного цианистого натрия и 10 г/л гипофосфита натрия, при температуре 50 С и контакте с более отрицательным металлом, например алюминием.
Алюминиевую проволоку помещают в пористую керамическую диафрагму с раствором, содержащим 20г/л цианистого натрия и 10г/л едкого натрия, а затем вне раствора накоротко соединяют с покрываемым изделием.
Поверхность латуни и мельхиора предварительно амальгамируют.
Способ позволяет получать равномерные покрытия нужной толщины на деталях из меди, латуни, мельхиора и других металлов и сплавов. За 60 мин можно осадить покрытие толщиной 10 — 15 л к.
Способ может быть использован для нанесения покрытий на волноводные трубы и изде5 лия сложной конфигурации.
Предмет изобретения
Способ химического серебрения изделий, например из меди, латуни и мельхиора, в
10 растворах с восстановителем, отличающийся тем, что, с целью получения плотных равномерных осадков по всей поверхности изделия, процесс ведут в растворе, содержащем 10 г/л цианистого серебра, 20 г/л свободного циани15 стого натрия и 10 г/л гипофосфита натрия, прп температуре 50 С и контакте с более отрицательным металлом, например алюминием, который помещают отдельно в пористую керамическую диафрагму с раствором, содержа20 щим 20 г/л цианистого натрия и 10 г/л едкого натра, а затем накоротко соединяют с покрываемым изделием.
