Реферат



Использование: для перемешивания смеси цемента с водой. Сущность: смеситель содержит цилиндрический корпус с крышкой и эластичным днищем, на котором прикреплены дискообразный смесительный элемент и дополнительные смесительные элементы, один из которых выполнен в виде конусообразного колпачка и соединен с дискообразным элементом, а другой - в виде расположенного концентрично дискообразному элементу по крайней мере одного кольца, к верхней торцевой поверхности которого прикреплен торообразный элемент трапецеидального сечения. Кольцо по периметру соединено с днищем, а привод выполнен в виде вала с кулачками, контактирующими с нижними торцевыми поверхностями дискообразного элемента и кольца. 2 ил,

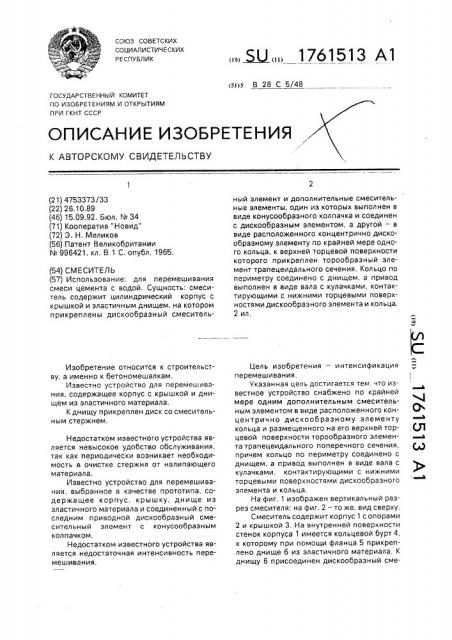

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

)s B 28 С 5/48

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!

0

Ql (л) (21) 4753373/33 (22) 26.10.89 (46) 15.09.92. Бюл. № 34 (71) Кооператив "Новид" (72) Э. Н. Меликов (56) Патент Великобритании

¹ 996421, кл. В 1 С, опубл, 1965, (54) СМЕСИТЕЛЬ (57) Использование: для перемешивания смеси цемента с водой. Сущность; смеситель содержит цилиндрический корпус с крышкой и эластичным днищем, на котором прикреплены дискообразный смесительИзобретение относится к строительству, а именно к бетономешалкам.

Известно устройство для перемешивания, содержащее корпус с крышкой и днищем из эластичного материала.

К днищу прикреплен диск со смесительным стержнем.

Недостатком известного устройства является невысокое удобство обслуживания, так как периодически возникает необходимость в очистке стержня от налипающего материала, Известно устройство для перемешивания, выбранное в качестве прототипа, содержащее корпус, крышку, днище из эластичного материала и соединенный с последним приводной дискообразный смесительный элемент с конусообразным колпачк.ом, Недостатком известного устройства является недостаточная интенсивность перемешивания.,, ЯЛ„„1761513 А1 ный элемент и дополнительные смесительные элементы, один из которых выполнен в виде конусообразного колпачка и соединен с дискообразным элементом, а другой — в виде расположенного концентрично дискообразному элементу по крайней мере одного кольца, к верхней торцевой поверхности которого прикреплен торообразный элемент трапецеидального сечения. Кольцо по периметру соединено с днищем, а привод выполнен в виде вала с кулачками, контактирующими с нижними торцевыми поверхностями дискообразного элемента и кольца.

2 ил, Цель изобретения — интенсификация перемешивания.

Указанная цель достигается тем. что известное устройство снабжено по крайней мере одним дополнительным смесительным элементом в виде расположенного концентрично дискообразному элементу кольца и размещенного на его верхней торцевой поверхности торообразного элемента трапецеидального поперечного сечения, причем кольцо по периметру соединено с днищем, а привод выполнен в виде вала с кулачками, контактирующими с нижними торцевыми поверхностями дискообразного элемента и кольца.

На фиг. 1 изображен вертикальный разрез смесителя; на фиг. 2 — то же, вид сверху.

Смеситель содержит корпус 1 с опорами

2 и крышкой 3. На внутренней поверхности стенок корпуса 1 имеется кольцевой бурт 4, к которому при помощи фланца 5 прикреплено днище 6 из эластичного материала. К днищу 6 присоединен дискообразный сме1761513 сительный элемент 7 с конусообразным колпачком 8. Концентрично дискообразному элементу 7 расположено кольцо 9, к верхней торцевой поверхности которого прикреплен торообразный элемент 10 трапецеидального поперечного сечения. Кольцо 9 соединено по периметру с днищем 6. Под днищем 6 расположен приводной вал 11 с присоединительной полумуфтой 12 и кулачками 13, причем последние контактируют с нижними торцевыми поверхностями дискообразного элемента 7 и кольца 9.

Вал установлен в подшипниках 14, размещенных в корпусе. Днище 6 может быть выполнено как из отдельных эластичных колец, так и цельным, Смеситель работает следующим образом.

При снятой крышке 3 смеситель загружается компонентами смеси, цементом и водой. После закрытия крышки 3 полумуфта

12 соединяется с приводом.

Вращение вала 11 с кулачками 13 вызывает вертикальное возвратно-поступательное перемещение дискообразного элемента 7 с колпачком 8 и кольца 9 с торообразным элементом 10, В зависимости от взаимного расположения кулачков 13 колебания перечисленных элементов могут происходить как синхронно, так и асинхронно.

5 Установку кулачков производят, исходя из вязкости перемешиваемого материала.

Формула изобретения

10 Смеситель, содержащий корпус, крышку, днище из эластичного материала. соединенный с днищем приводной дискообразный смесительный элемент с конусообразным колпачком, о тл и ч а ю шийся тем.

15 что, с целью интенсификации процесса перемешивания, он снабжен по крайней мер одним дополнительным смесительным элементом в виде расположенного концентрич но дискообразному элементу кольца

20 размещенного на его верхней торцевой поверхности торообразного элемента трапе цеидального поперечного сечения, причеь кольцо по периметру соединено с днищем а привод выполнен в виде вала с кулачками

25 контактирующими с нижними торцевым поверхностями дискообразного элемента кольца, 1761513
