Устройство для соединения деталей

Устройство для соединения деталей

Иллюстрации

Показать все

Реферат



Использование: изобретение относится к соединениям деталей и может найти применение при облицовке пористых пластин переменного профиля полимерной пленкой , например, в производстве пластин с односторонней влагопроницаемостью. Сущность изобретения: в устройстве для соединения деталей механизм прижима деталей выполнен в виде сдвоенных вакуумных поддонов со съемными ложементами для размещения деталей. Инфракрасный нагреватель снабжен съемной диафрагмой, установленной в нижней части каретки. Направляющие смонтированы на вакуумных поддонах с возможностью регулирования их положения по высоте. Ложементы снабжены поворотными прижимами. Кроме того, направляющие снабжены регулируемыми опорами для ограничения хода каретки . Ложементы выполнены с каналами для подвода хладоагента. 2 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

s В 29 С 65/14, 63/20

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

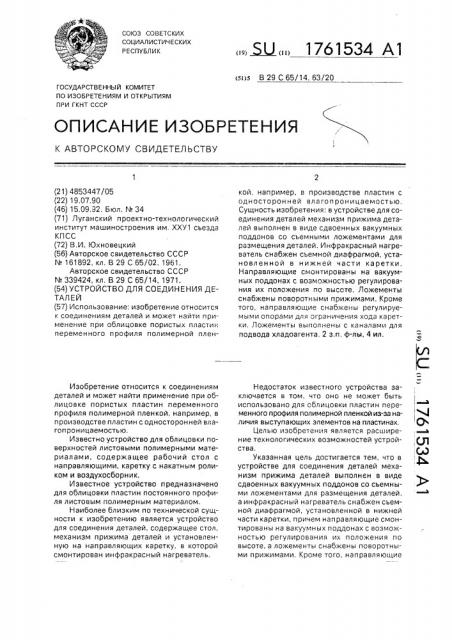

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (1 ( (л ,G0

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ (21) 4853447/05 (22) 19.07.90 (46) 15,09,92, Бюл, ¹ 34 (71) Луганский проектно-технологический институт машиностроения им. ХХУ1 съезда

КПСС (72) В.И. Юхновецкий (56) Авторское свидетельство СССР

¹ 161892, кл, В 29 С 65/02, 1961.

Авторское свидетельство СССР

¹ 339424, кл, В 29 С 65/14, 1971. (54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ДЕТАЛ ЕЙ (57) Использование; изобретение относится к соединениям деталей и может найти применение при облицовке пористых пластин переменного профиля полимерной пленИзобретение относится к соединениям деталей и может найти применение при облицовке пористых пластин переменного профиля полимерной пленкой, например, в производстве пластин с односторонней влагопроницаемостью, Известно устройство для облицовки поверхностей листовыми полимерными материалами, содержащее рабочий стол с направляющими, каретку с накатным роликом и воздухосборник, Известное устройство предназначено для облицовки пластин постоянного профиля листовым полимерным материалом, Наиболее близким по технической сущности к изобретению является устройство для соединения деталей, содержащее стол, механизм прижима деталей и установленную на направляющих каретку, в которой смонтирован инфракрасный нагреватель.. Ы 1761534 А1 кой, например, в производстве пластин с односторонней влагопроницаемостью.

Сущность изобретения: в устройстве для соединения деталей механизм прижима деталей выполнен в виде сдвоенных вакуумных поддонов со съемными ложементами для размещения деталей. Инфракрасный нагреватель снабжен съемной диафрагмой, установленной в нижней части каретки.

Направляющие смонтированы на вакуумных поддонах с возможностью регулирования их положения по высоте. Ложементы снабжены поворотными прижимами. Кроме того, направляющие снабжены регулируемыми опорами для ограничения хода каретки. Ложементы выполнены с каналами для подвода хладоагента. 2 з.п, ф-лы, 4 ил.

Недостаток известного устройства заключается в том, что oHG не может быть использовано для облицовки пластин переменного профиля полимерной пленкой из-за наличия выступающих элементов на пластинах.

Целью изобретения является расширение технологических возможностей устройства.

Указанная цель достигается тем, что в устройстве для соединения деталей механизм прижима деталей выполнен в виде сдвоенных вакуумных поддонов со съемными ложементами для размещения деталей, а инфракрасный нагреватель снабжен сьемной диафрагмой, установленной в нижней части каретки, причем направляющие смонтированы на вакуумных поддонах с возможностью регулирования их положения по высоте, а ложементы снабжены поворотными прижимами. Кроме того, направляющие

1761534 снабжены регулируемыми опорами для ограничения хода каретки. Ложементы выполнены с каналами для подвода хладоагента.

Сущность изобретения поясняется чертежами, где на фиг, 1 изображен общий вид устройства; на фиг. 2 — вид сбоку на устройство; на фиг, 3 — разрез А-А на фиг. 2; на фиг.

4 — разрез Б — Б на фиг, 1.

Устройство для соединения деталей содержит стол 1, механизм прижима деталей, выполненный в виде сдвоенных вакуумных поддонов 2 со съемными ложементами 3 для размещения деталей. В кронштейнах 4 поддона 2 установлены винтовые механизмы 5 с направляющими 6. Винтовые механизмы обеспечивают регулирование положения направляющих 6 по высоте. На направляющих 6установлены с возмо>кностью перемещения колеса 7 каретки 8. Для ограничения хода каретки 8 на направляющих 6 закреплены регулируемые опоры 9. Каретка 8 состоит из корпуса 10, в котором смонтирован инфракрасный нагреватель 11. В нижней части 12 каретки установлена съемная диафрагма 13, выполненная в виде прямоугольного листа с отверстием 14, соответствующим по форме и размерам облицовываемой пластине. Ложемент 3 выполнен в виде плиты с каналами 15 для подвода хладоагента (например, воды) и с отверстиями 16 для соединения с вакуумируемой полостью 17 поддона 2. Верхняя поверхность ложемента 3 имеет впадины, обеспечивающие погружение в них выступов облицовываемой пластины. На ложементе с возможностью поворота установлены подпружиненные прижимы 18.

Каждый поддон 2 краном 19 соединяется с вакуумной системой (на чертеже не показана), а краном 20 — с атмосферой, К каналам 15 подводится охлаждающая вода по рукавам 21 от вентилей 22. Величина разрежения в поддоне контролируется вакуумметром 23.

Устройство работает следующим образом.

На поддоны 2 устанавливают и закрепляют ложементы 3 нужного вида, подключают к ним подачу охлаждающей воды вентилями 22 и соединяют поддон краном

19 с вакуумной системой. На ложементе 3 поднимают прижимы 18, укладывают на неro пластину 24 и накрывают заготовкой пленки с припуском на обрезку. Топорчащиеся края пленки при>кимами 18 придавливают к пластине 24. Вследствие разности

5 давлений атмосферного над пленкой и разрежения под пластиной пленка прижимается к пластине и обтягивает все ее выступы и впадины, Каретку 8 с заранее установленной в ее

10 нижней части диафрагмой 13 нужного вида перемещают относительно ложемента с размещенными в нем деталями (пластиной и пленкой) до опоры 9, При этом производят прогрев и приплавление пленки к пластине

15 24 инфракрасным нагревателем 11. После приплавления пленки каретку 8 отодвигают в среднее положение или на второй ложемент и производят обрезку припуска пленки с облицованной пластины. Затем отключа20 ют поддон 2 от вакуумной системы, перекрывая кран 19, и соединяют его с атмосферой краном 20. Готовую пластину и припуск пленки снимают с ложемента, Далее цикл повторяется, 25 Охлаждение ложемента исключает коробление пластины.

Формула изобретения

1. Устройство для соединения деталей, содержащее стол, механизм прижима де30 талей и установленную на направляющих каретку, в которой смонтирован инфракрасный нагреватель, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей устройства, механизм при35 >кима деталей выполнен в виде сдвоенных вакуумных поддонов со съемными ложементами для размещения деталей, а инфракрасный и на гревател ь снабжен съемной диафрагмой, установленной в нижней части

40 каретки, причем направляющие смонтированы на вакуумных поддонах с возмо>кностью регулирования их положения по высоте, а ложементы снабжены поворотными прижимами, 45 2. Устройство поп, 1, отл ича ю щеес я тем, что направляющие снабжены регулируемыми опорами для ограничения хода каретки.

3, Устройство по и. 1, о т л и ч а ю щ е е50 с я тем, что ложементы выполнены с каналами для подвода хладагента.

1761534

1761534

1761534

1761534

Составитель Н,Елисеева

Техред М.Моргентал Корректор М,Максимишинец

Редактор

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 3222 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
