Устройство для сборки бесконечных резинотросовых лент

Устройство для сборки бесконечных резинотросовых лент

Иллюстрации

Показать все

Реферат



Изобретение относится к изготовлению резиновых технических изделий и может быть использовано для изготовления приводных кордшнуровых ремней, в частности зубчатых. Цель изобретения - повышение качества резинотросовых лент за счет предотвращения скручивания наматываемого троса. Для этого на каретке 3 соосно с имеющейся обоймой 4 смонтирована обойма 6. Последняя вращается в противоположном направлении. Шпулярник 9 установлен на дополнительной обойме. Благодаря вращению обойм в разных направлениях предотвращается скручивание наматываемого троса 27. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧ Е СКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

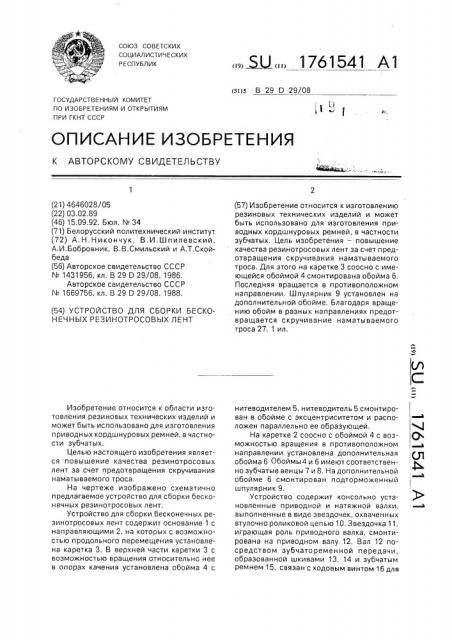

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 4

0с, Qt ф

> (21) 4646028/05 (22) 03.02.89 (46) 15.09.92. Бюл. М 34 (71) Белорусский политехнический институт (72) А,Н.Никончук, В,И,Шпилевский, А,И.Бобровник, В.В.Смильский и А.Т,Скойбеда (56) Авторское свидетельство СССР

N 1431956, кл. В 29 D 29/08, 1986.

Авторское свидетельство СССР

N 1669756, кл. В 29 D 29/08, 1988. (54) УСТРОЙСТВО ДЛЯ СБОРКИ БЕСКОНЕЧНЫХ РЕЗИНОТРОСОВЫХ ЛЕНТ

Изобретение относится к области изготовления резиновых технических изделий и может быть использовано для изготовления приводных кордшнуровых ремней, в частности зубчатых.

Целью настоящего изобретения является повышение качества резинотросовых лент за счет предотвращения скручивания наматываемого троса, На чертеже изображено схематично предлагаемое устройство для сборки бесконечных резинотросовых лент;

Устройство для сборки бесконечных резинотросовых лент содержит основание 1 с направляющими 2, на которых с возможностью продольного перемещения установлена каретка 3. В верхней части каретки 3 с возможностью вращения относительно нее в опорах качения установлена обойма 4 с

5U„„1761541 А1 (57) Изобретение относится к изготовлению резиновых технических изделий и может быть использовано для изготовления приводных кордшнуровых ремней, в частности зубчатых, Цель изобретения — повышение качества резинотросовых лент за счет предотвращения скручивания наматываемого троса. Для этого на каретке 3 соосно с имеющейся обоймой 4 смонтирована обойма 6.

Последняя вращается в противоположном направлении. Шпулярник 9 установлен на дополнительной обойме. Благодаря вращению обойм в разных направлениях предотвращается скручивание наматываемого троса 27. 1 ил. нитеводителем 5, нитеводитель 5 смонтирован в обойме с эксцентриситетом и расположен параллельно ее образующей, На каретке 2 соосно с обоймой 4 с возможностью вращения в противоположном направлении установлена дополнительная обойма 6 Обоймы4 и 6 имеют соответственно зубчатые венцы 7 и 8. На дополнительной обойме 6 смонтирован подторможенный шпулярник 9.

Устройство содержит консольно установленные приводной и натяжной валки, выполненные в виде звездочек, охваченных втулочно роликовой цепью 10. Звездочка 11, играющая роль приводного валка, смонтирована на приводном валу 12, Вал 12 посредством зубчатоременной передачи, образованной шкивами 13, 14 и зубчатым ремнем 15, связан с ходовым винтом 16 для

1761541 перемещения каретки 2. С приводным валом 12 через зубчатоременную и зубчатую

17 передачи связан ведомый вал 18, на котором с возможностью аксиального перемещения установлен шкив 19. Шкив 19 посредством зубчатого ремня 20 связан с зубчатым венцом 7 обоймы 4. С валом 18 через зубчатую передачу 21, вал 22, шкив 23 и зубчатый ремень 24 кинематически связан зубчатый венец 8 дополнительной обоймы

6. На шытри 25 втулочно-роликовой цепи 10 устанавливаются гуммированные втулки 26, являющиеся поперечной арматурой собираемого изделия. товая лента не скручивается в свободном состоянии, После навивки на втулки 26 заданного числа рядов троса, навивка заканчивается, 5 заготовка покрывается эластомером, сни. мается со штырей и отправляется на вулканизацию.

Формула изобретения

Устройство для сборки бесконечных ре10 зинотросовых лент, содержащее консольно установленные приводной и натяжной валки, выполненные в виде охваченных втулочно-роликовой цепью звездочек, каретку с подторможенным шпулярником, кинемати15 чески связанную с валом приводного валка обойму, установленную на каретке с возможностью вращения относительно параллельной валу приводного валка оси, и нитеводитель, смонтированный в обойме с

20 эксцентриситетом и расположенный параллельно ее образующей, о т л и ч а ю щ е е с я тем, что, с целью повышения качества резинотросовых лент путем предотвращения скручивания наматываемого троса, оно

25 снабжено дополнительной обоймой, установленной на каретке соосно с имеющейся и с возможностью вращения в противоположном направлении, а шпулярник смонтирован на дополнительной обойме.

Устройство работает следующим образом.

При включении устройства в работу приводятся во вращение звездочка 11 и обоймы 4 и 6. При этом звездочка 11 протягивает втулочно-роликовую цепь 10, а нитеводитель 5 последовательно обматывает подаваемым со шпулярника 9 через обойму

6 тросом 27 втулки 26, по мере вращения ходового винта 16 каретка 3 с обоймами 4 и

6 перемещается по направляющим 2. Благодаря вращению обойм в противоположных направлениях предотвращается скручивание наматываемого троса, В результате ro75

15,-!

c! gg o ! г.::! ««1:;,0 г, -7"
