)76!69

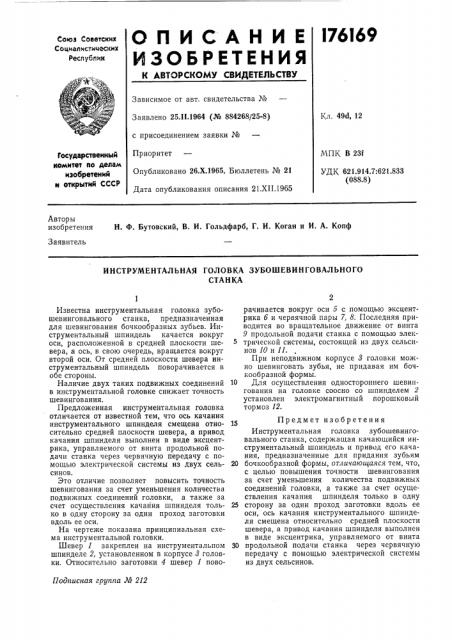

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕПЪСТВУ

Сою9 Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.11.1964 (№ 884268/25-8) с присоединением заявки №

Приоритет

Опубликовано 26.Х.1965. Бюллетень № 21

Дата опубликования описания 21.XII.1965

Кл. 49, 12

NIIK В 23f

УДК 621.914.7:621.833 (088.8) Государственный комитет по делам изобретений и открытий СССР

Авторы изобретения Н. Ф. Бутовский, В. И. Гольдфарб, Г. И. Коган и И. А. Копф

Заявитель

ИНСТРУМЕНТАЛЬНАЯ ГОЛОВКА ЗУБОШЕВИНГОВАЛЬНОГО

СТАНКА

Подписная группа № 212

Известна инструментальная головка зубошевинговального станка, предназначенная для шевингования бочкообразных зубьев. Инструментальный шпиндель качается вокруг оси, расположенной в средней плоскости шевера, а ось, в свою очередь, вращается вокруг второй оси. От средней плоскости шевера инструментальный шпиндель поворачивается в обе стороны.

Наличие двух таких подвижных соединений в инструментальной головке снижает точность шевингования.

Предложенная инструментальная головка отличается от известной тем, что ось качания инструментального шпинделя смещена относительно средней плоскости шевера, а привод качания шпинделя выполнен в виде эксцентрика, управляемого от винта продольной подачи станка через червячную передачу с помощью электрической системы из двух сельсинов.

Это отличие позволяет повысить точность шевингования за счет уменьшения количества подвижных соединений головки, а также за счет осуществления качания шпинделя только в одну сторону за один проход заготовки вдоль ее оси.

На чертеже показана принципиальная схема инструментальной головки.

Шевер 1 закреплен на инструментальном шпинделе 2, установленном в корпусе 8 головки. Относительно заготовки 4 шевер 1 поворачивается вокруг оси 5 с помощью эксцентрика б и червячной пары 7, 8. Последняя приводится во вращательное движение от винта

9 продольной подачи станка с помощью элек5 трической системы, состоящей из двух сельсинов 10 и 11.

При неподвижном корпусе 8 головки можно шевинговать зубья, не придавая им бочкообразной формы.

10 Для осуществления одностороннего шевингования на головке соосно со шпинделем 2 установлен электромагнитный порошковый тормоз 12.

15 Предмет изобретения

Инструментальная головка зубошевинговального станка, содержащая качающийся инструментальный шпиндель и привод его качания, предназначенные для придания зубьям

20 бочкообразной формы, отличающаяся тем, что, с целью повышения точности шевингования за счет уменьшения количества подвижных соединений головки, а также за счет осуществления качания шпинделя только в одну

25 сторону за один проход заготовки вдоль ее оси, ось качания инструментального шпинделя смещена относительно средней плоскости шевера, а привод качания шпинделя выполнен в виде эксцентрика, управляемого от винта

30 продольной подачи станка через червячную передачу с помощью электрической системы из двух сельсинов.

176169

Заказ 3499/14 Тираж 1800 Формат бум. 60+90 /з Объем 0,13 изд. л. Цена 5 коп.

ЦНИИП1.1 Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2

Составитель Л. Л. Кудрявцев

Редактор Т. В. Данилова Техред T. П. Курилко

Корректоры О. Б. Тюрина и Т. Н. Костикова
