Реферат



Использование: в целлюлозно-бумажной промышленности для измельчения и сортирования сгущающихся и агломерирующих материалов. Сущность изобретения: аппарат включает корпус с патрубками для подачи и отвода материала, содержащего включения. В корпусе установлено сито. Аппарат имеет средство для разрушения включений . Средство выполнено в виде спирального ножа с механизмом изменения расстояния между витками. Нож закреплен на рамке, смонтированной на патрубке подачи материала.2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s D 21 0 5/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4817079/12 (22) 23.04.90 (46) 15,09,92, Бюл. ¹ 34 (75) А. М. Гультяев (56) Бушмелев В. А., Вольман Н, С. Кокушкин

О, А. Процессы и аппараты целлюлозно-бумажного производства, М.; Лесная промышленность, 1985, с. 73. (54) ПЕРЕДАВЛИВАЮЩИЙ АППАРАТ

ГУЛ ЬТЯ ЕВА (57) Использование: в целлюлозно-бумажной промышленности для измельчения и

<„>SU„„1761833 А1 сортирования сгущающихся и агломерирующих материалов. Сущность изобретения: аппарат включает корпус с патрубками для подачи и отвода материала, содержащего включения. В корпусе установлено сито. Аппарат имеет средство для разрушения включений, Средство выполнено в виде спирального ножа с механизмом изменения расстояния между витками. Нож закреплен на рамке, смонтированной на патрубке подачи материала. 2 ил, 1761833

Изобретение относится к бумажной промышленности и может быть использовано в химической и предназначено для измельчения и сортировки сгустившегося материала.

Известна конструкция, состоящая из емкости, крышки и входного и выходного патрубков.

Данная конструкция не позволяет работать со сгустившимся материалом, который нужно измельчить и просортировать с тем, чтобы в дальнейшем было легче транспортировать и растворять.

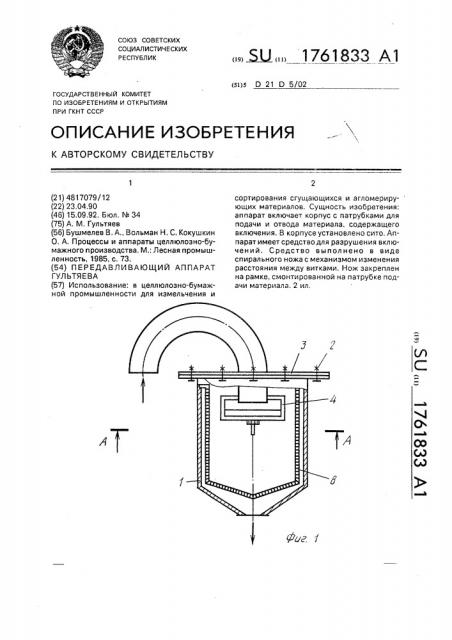

Целью изобретения является расширение эксплуатационных возможностей аппарата, Это достигается тем, что в известном аппарате, имеющем крышку с входным и выходным патрубками, а также корпус, в который вставлено щелевое сито, на входной патрубок крепится рамка, к основанию которой присоединен спиральный нож типа архимеда. Расстояние между витками ножей меняется с помощью вращения винта, На фиг, 1 изображен аппарат Гультяева в разрезе; на фиг, 2 — поперечный разрез

А — А.

Аппарат состоит из емкости 1, к фланцу которого с помощью болтов 2 крепится съемная крышка с входным патрубком 3. К патрубку с крышкой 3 крепится пластинчатая рамка 4, внутри которой находится спиральный нож 5, Спиральный нож 5 одним концом крепится к пластинчатой рамке 4, а другим - к винту 6 вставленного в отверстие основания пластинчатой рамки 4. Винт 6 имеет зубчатую поверхность и соприкасается со штифтом 7, находящимся неподвижно

5 в пластинчатой рамке 4. В емкость 1 вставлено съемное щелевое сито 8.

Аппарат работает следующим образом.

Сгущенная масса подается через съемную крышку с входным патрубком 3 внутрь

10 емкости 1, проходит через спиральный нож

5, где происходит нарезка сгустившегося материала. Размеры нарезаемого материала можно менять, при этом нужно повернуть винт 6. При вращении винта 6 по часовой

15 стрелке расстояние между витками спирального ножа будет уменьшаться и сгущенный материал будет нарезаться мельче, Торможение винта 6 производится штифтом 7.

Формула изобретения

Передавливающий аппарат, включающий корпус с патрубками для подачи и отвода материала, содержащего включения, и

25 установленное в корпусе сито, о т л и ч а ю шийся тем, что, с целью обеспечения надежности в работе при передавливании сгущающихся и агломерирующих материалов, он имеет средство для разрушения сгу30 стков и агломератов, выполненное в виде спирального ножа с механизмом изменения расстояния между витками, при этом нож закреплен на рамке, смонтированной на патрубке для подачи материала, 35
