Фундамент

Фундамент

Иллюстрации

Показать все

Реферат



Сущность изобретения: фундамент включает плиту, размещенную на однородной подготовке. Подготовка плиты имеет зубчатые выступы. Высота выступов последовательно увеличивается в направлении, противоположном направлению увеличения контактных напряжений в основании. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

{я)5 Е 02 D 27/01

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

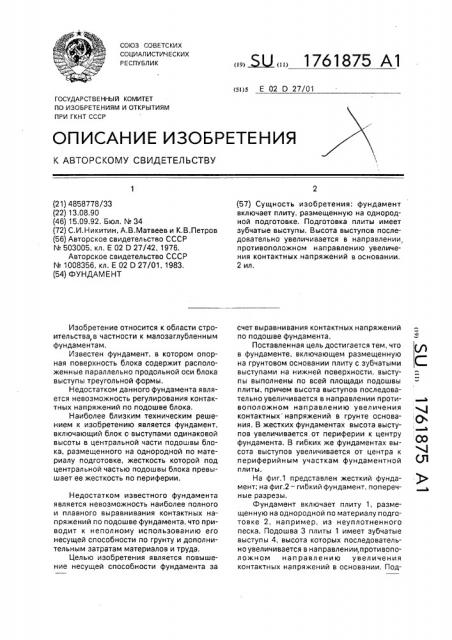

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4858778/33 (22) 13.08.90 (46) 15.09.92. Бюл. ¹ 34 (72) С.И.Никитин, А.В.Матвеев и К.B.ÏåòðoB (56) Авторское свидетельство СССР

N 503005, кл. Е 02 0 27/42, 1976.

Авторское свидетельство СССР

¹ 1008356, кл. Е 02 D 27/01, 1983. (54) ФУНДАМЕНТ

Изобретение относится к области строительства,в частности к малозаглубленным фундаментам, Известен фундамент. в котором опорная поверхность блока содержит расположенные параллельно продольной оси блока выступы треугольной формы.

Недостатком данного фундамента является невозможность регулирования контактных напряжений по подошве блока, Наиболее близким техническим решением к изобретению является фундамент, включающий блок с выступами одинаковой высоты s центральной части подошвы блока, размещенного на однородной по материалу подготовке, жесткость которой под центральной частью подошвы блока превышает ее жесткость по периферии.

Недостатком известного фундамента является невозможность наиболее полного и плавного выравнивания контактных напряжений по подошве фундамента, что приводит к неполному использованию его несущей способности по грунту и дополнительным затратам материалов и труда.

Целью изобретения является повышение несущей способности фундамента за, 5U„„1761875 А1 (57) Сущность изобретения: фундамент включает плиту, размещенную на однородной подготовке. Подготовка плиты имеет зубчатые выступы. Высота выступов последовательно увеличивается в направлении, противоположном направлению увеличения контактных напряжений в основании.

2 ил, счет выравнивания контактных напряжений по подошве фундамента.

Поставленная цель достигается тем, что в фундаменте, включающем размещенную на грунтовом основании плиту с зубчатыми выступами на нижней поверхности, выступы выполнены по всей площади подошвы плиты, причем высота выступов последовательно увеличивается в направлении противоположном направлению увеличения контактных напряжений в грунте основания, B жестких фундаментах высота выступов увеличивается от периферии к центру фундамента. В гибких же фундаментах высота выступов увеличивается от центра к периферийным участкам фундаментной плиты.

На фиг.1 представлен жесткий фундамент; на фиг.2 — гибкий фундамент, поперечные разрезы.

Фундамент включает плиту 1, размещенную на однородной по материалу подготовке 2, например, из неуплотненного песка. Подошва 3 плиты 1 имеет зубчатые выступы 4, высота которых последовательно увеличивается в направлении,противоположном направлению увеличения контактных напряжений в основании. Под1761875

Ф г 2

Составитель О. Семенова

Техред М.Моргентал Корректор Н. Тупица

Редактор

Заказ 3239 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 готовка 2 размещена на выравненном естественном основании 5.

При возведении фундамента на выравненную на основании 5 подготовку 2 устанавливают фундаментную плиту 1. Под 5 действием собственного веса плиты 1 или дополнительного усилия, приложенного к фундаментной плите 1, зубчатые выступы 4 внедряются в подготовку 2, вызывая изменение ее жесткости: под участками подо- 10 швы 3 с выступами 4 большей высоты за счет внедрения выступов 4 большего объема окажется наиболее уплотненная зона подготовки 2 с большей жесткостью, чем зона подготовки 2 под участками подошвы 15

3 с выступами 4 нижней высоты, При этом за счет последовательного изменения высоты зубчатых выступов 4 плотность подготовки 2 будет постепенно изменяться, что определ..т плавное и более полное вырав- 20 нивание контактных напряжений в группе основания, и тем самым, способствует более полному использованию несущей способности основания 5.

Использование предлагаемого фундамента позволяет увеличить несущую способность фундамента на 15...30%.

Формула изобретения

Фундамент, включающий размещенную на грунтовом основании плиту с зубчатыми выступами на нижней поверхности, отличающийся тем, что, с целью повышения несущей способности фундамента за счет выравнивания контактных напряжений, выступы выполнены по всей площади подошвы плиты, причем высота последовательно увеличивается в направлении, противоположном направлению увеличения контактных напряжений в грунте основания.
