Устройство для тушения горящих фонтанирующих скважин

Устройство для тушения горящих фонтанирующих скважин

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и может быть применено при тушении горящих нефтяных и газовых скважин . Цель - повышение эффективности работы устройства и сокращение сроков тушения пожара Устройство включает несущую ферму (НФ) 4, шарнирно связанную с цапфами хомута 2. Последний закреплен на обсадной трубе 1. К НФ 4 жестко прикреплена отбойная плита (ОП) 5. Выполнена ОП 5 в виде желоба, обращенного вогнутой поверхностью к хомуту 2 Механизм перемещения НФ 4 представляет собой тяговый трос 6 с упругим элементом 7 и гибкую тягу (ГТ) 8, которые прикреплены к ОП 5 с диаметрально противоположных сторон. Усилие разрыва ГТ 8 меньше, чем усилие разрыва тягового троса 6. После закрепления хомута 2 на обсадной трубе 1 натягивают ГТ 8, при этом происходит растяжение упругого элемента 7 После разрыва ГТ 8 НФ 4 с ОП 5 рывком переходит в новое положение. При этом струя фонтана пересекается ОП 5, что приводит к отрыву пламени и гашению фонтана. 2 ил. С/1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 21 В 35/00

ГОСУДАPСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

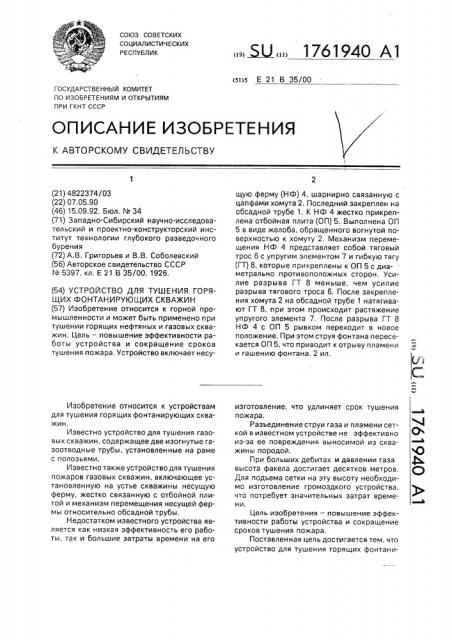

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4822374/03 (22) 07.05.90 (46) 15.09.92. Бюл. ¹ 34 (71) Западно-Сибирский научно-исследовательский и проектно-конструкторский институт технологии глубокого разведочного бурения (72) А.В, Григорьев и В.B. Соболевский (56) Авторское свидетельство СССР

N 5397, кл. Е 21 В 35/00, 1926. (54) УСТРОЙСТВО ДЛЯ ТУШЕНИЯ ГОРЯЩИХ ФОНТАНИРУЮЩИХ СКВАЖИН (57) Изобретение относится к горной промышленности и может быть применено при тушении горящих нефтяных и газовых скважин. Цель — повышение эффективности работы устройства и сокращение сроков тушения пожара. Устройство включает несуИзобретение относится к устройствам для тушения горящих фонтанирующих скважин, Известно устройство для тушения газоBblx скважин, содержащее две изогнутые газоотводные трубы, установленные на раме с полозьями.

Известно также устройство для тушения пожаров газовых скважин, включающее установленную на устье скважины несущую ферму, жестко связанную с отбойной плитой и механизм перемещения несущей фермы относительно обсадной трубы, Недостатком известного устройства является как низкая эффективность его работы, так и большие затраты времени на его. Ы,„, 1761940 A l щую ферму (НФ) 4, шарнирно связанную с цапфами хомута 2. Последний закреплен на обсадной трубе 1. К НФ 4 жестко прикреплена отбойная плита (ОП) 5. Выполнена ОП

5 в виде желоба, обращенного вогнутой поверхностью к хомуту 2. Механизм перемещения НФ 4 представляет собой тяговый трос 6 с упругим элементом 7 и гибкую тягу (ГТ) 8, которые прикреплены к ОП 5 с диаметрально противоположных сторон. Усилие разрыва ГТ 8 меньше, чем усилие разрыва тягового троса 6. После закрепления хомута 2 на обсадной трубе 1 натягивают ГТ 8, при этом происходит растяжение упругого элемента 7. После разрыва ГТ 8

НФ 4 с ОП 5 рывком переходит в новое положение. При этом струя фонтана пересекается ОП 5, что приводит к отрыву пламени и гашению фонтана. 2 ил. изготовление, что удлиняет срок тушения пожара.

Разъединение струи газа и пламени сеткой в известном устройстве не эффективно из-за ее повреждения выносимой из скважины породой.

При больших дебитах и давлении газа высота факела достигает десятков метров.

Для подъема сетки на эту высоту необходимо изготовление громоздкого устройства, что потребует значительных затрат времени.

Цель изобретения — повышение эффективности работы устройства и сокращение сроков тушения пожара.

Поставленная цель достигается тем, что устройство для тушения горящих фонтани1761940 рующих скважин включает установленную на устье скважины несущую ферму, жестко связанную с отбойной плитой и механизм перемещения несущей фермы относительно обсадной трубы, причем несущая ферма выполнена с узлом крепления к обсадной колонне в виде хомута с цапфами, а механизм перемещения несущей фермы — в виде связанных с ней с диаметрально противоположных сторон тягового троса с упругим элементом и гибкой тяги, усилие разрыва которой меньше усилия разрыва тягового троса, при этом ферма шарнирно связана с цапфами хомута, причем отбойная плита выполнена в виде желоба, обращенного вогнутой поверхностью к хомуту.

На фиг, 1 показана схема устройства для тушения; на фиг. 2 — вид сверху.

Устройство состоит из установленного на обсадной трубе 1 хомута 2 с двумя цапфами 3. К хомуту 2 шарнирно присоединена несущая ферма 4 с отбойной плитой 5, выполненной в формежелоба. К отбойной плите 5 с одной стороны прикреплен тяговый трос 6 с упругим элементом 7, а с противоположной — крепится гибкая тяга 8 с заданным усилием разрыва, меньшим усилия разрыва тягового троса 6.

Устройство работает следующим образом.

Тяговым механизмом натягивается трос

6, при этом происходит растяжение упругоro элемента 7, одновременно происходит натяжение гибкой тяги 8 до тех пор пока усилие натяжения не превысит усилие разрыва гибкой тяги 8 и после ее разрыва несущая ферма 4 с отбойной плитой 5 под действием энергии упругого элемента 7 рывком переходит в новое положение, поворачиваясь вокруг цапф 3 (на фиг. 1 новое положе5 ние отбойной плиты показано пунктиром).

При этом фонтанная струя пересекается отбойной плитой 5. Во время пересечения струи поток газа, ударяясь в нижнюю часть плиты отражается под углом большим 90о от

10 первоначального направления за счет выполнения последней в виде желоба и отдаляет отраженный газ по обе стороны желоба от фонтана. Когда отбойная плита полностью перекроет струю, факел гаснет.

15 Формула изобретения

Устройство для тушения горящих фонтанирующих скважин, включающее установленную на устье скважины несущую

20 ферму, жестко связанную с отбойной плитой, и механизм перемещения несущей фермы относительно обсадной трубы, о т л ич а ю щ е е с я тем, что, с целью повышения эффективности работы устройства и сокра25 щения сроков тушения пожара, ферма выполнена с узлом крепления к обсадной колонне в виде хомута с цапфами, а механизм перемещения фермы — в виде связанных с ней с диаметрально противоположных

30 сторон тягового троса с упругим элементом и гибкой тяги, усилие разрыва которой меньше усилия разрыва тягового троса, при этом ферма шарнирно связана с цапфами хомута, причем отбойная плита выполнена

35 в виде желоба, обращенного вогнутой поверхностью к хомуту.

1761940

Составитель В.Соболевский

Техред М.Моргентал Корректор T. Ваш кович

Редактор

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Д

g) /

Заказ 3242 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5
