Бетон для подземного и гидротехнического строительства
Патент 176196
Классы МПК
Бетон для подземного и гидротехнического строительства
Иллюстрации
Реферат

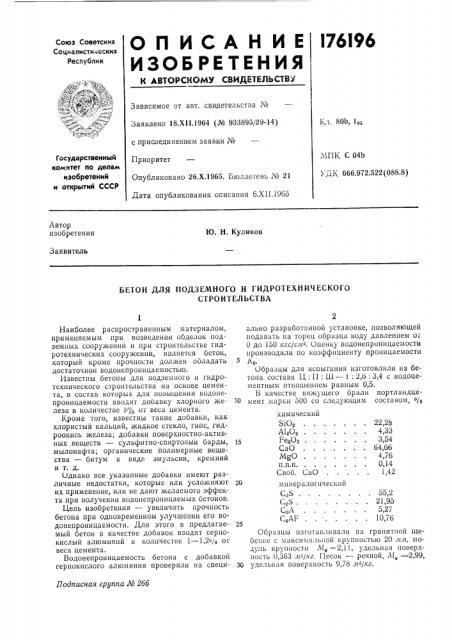

l76I96
ОП ИСАН ИЕ
ИЗОБ РЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 18.Х11.1964 (¹ 933893/29-14) с присоединением заявки №
Приоритет
1;л. 80b 10;
МПК С 04Ь
i,ц К 666.972.522 (088.8) Государственный комитет по делам изобретений и открытий СССР
Опубликовано 26.Х,196э . Бюллетень № 21
Дата опубликования описания 6.Х11.1965
Автор изобретения
Ю. Н. Куликов
Заявитель
БЕТОН ДЛЯ ПОДЗЕМНОГО И ГИДРОТЕХНИЧЕСКОГО
СТРОИТЕЛЬСТВА химический
$10з
А1зОз °
1." езОз
СаО
М О . п.п.п.
Своб. СаО
22,28
4,33
3,54
64,66
4,76
0,14
1,42
20 минералогический
Сз
C;S .
СзА
С4AF
55,2
21,95
5,27
10,76
Подписная группа Л3 2бб
Наиболее распространенным материалом, применяемым при возведении обделок подземных сооружений и при строительстве гидротехнических сооружений, является бетон, который кроме прочности должен обладать достаточнои водонепроницаемостью.
Известны бетоны для подземного и гидротехнического строительства на основе цемента, в состав которых для повышения водонепроницаемости вводят дооавку хлорного железа в количестве i go îr веса цемента, Кроме того, известны такие добавки, как хлористый кальций, жидкое стекло, гипс, гидроокись железа; добавки поверхностно-активных веществ — сульфитно-спиртовыи барды, мылонафта; органические полимерные вещества — битум в виде эмульсии, кремний ит. д.
Однако все указанные добавки имеют различные недостатки, которые или усложняют их применение, или не дают желаемого эффекта при получении водонепроницаемых бетонов.
Цель изобретения — увеличить прочность бетона при одновременном улучшении его водонепроницаемости. Для этого в предлагаемый бетон в качестве добавок вводят сернокислый алюминий в количестве 1 — 1,2% or веса цемента.
Водонепроницаемость бетона с добавкой сернокислого алюминия проверяли на специально разработанной установке, позволяющей подавать на торец образца воду давлением or
О до 150 кгс/сх1- . Оценку водонепроницаемости производили по коэффициенту проницаемости
5 l(p
Образцы для испытания изготовляли из бетона состава Ц: П: Ш вЂ” 1: 2,6: 3,4 с водоцементным отношением равным 0,5.
В качестве вяжущего брали портландцемент марки 500 co c tci1 iющим составом, %
Образцы изготавливали на гранитной щебенке с макси мальнои кр1 пностью 20 ил, модуль крупности М„=2,11, удельная поверхность 0,363 и- /кг. Песок — речной, М„=2,99, 30 удельная поверхность 9,78 .я- /кг.
176196
Составитель И. А. Рудакова
Редактор Э. Н. Шибаева Техред А. А. Камышникова Корректор T. В. Муллина
Заказ 3470/14 Тираж 825 Формат бум. 60+90 /8 Объем 0,13 изд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва. Центр, пр. Серова, 4
Типография, пр. Сапунова, 2
Медленный режим наращивания давления (по 1 кгс/смз) через 8 час приводит к эффекту самоуплотнения бетона за счет гелевой составляющей цементного камня в момент, когда будет подано давление в 50 кгс/см2.
Связывание продуктов гидратации трехкальциевого алюмината улучшает прочность и водонепроницаемость бетона, а также приводит к улучшению его морозостойкости н стойкости в агрессивных средах.
Добавка сернокислого алюминия почти не изменяет густоты цементного теста и сроков схватывания. Зто обстоятельство, само по себе очень важное, ценно еще и тем, что позволяет брать бетон с минимально возможным водоцементным отношением при удовлетворительной удобоукладываемости. Известно, что чем ниже водоцементное отношение, тем выше водонепроницаемость бетона. В этом заключается одно из важнейших преимуществ новой добавки в сравнении с ранее существующими, в частности, по сравнению с хлорным железом.
При введении 1 — 1,2% сернокислого алюминия коррозии арматуры не происходит.
Кроме того, значительно повышается неразмываемость бетонной смеси.
Полученный высокопрочный и водонепроницаемый бетон является практически новым строительным материалом.
Предмет изобретения
Бетон для подземного и гидротехнического
15 строительства на основе цемента, отличаюи1ийся тем, что, с целью повышения водонепроницаемости бетона, в его состав введен сернокислый алюминий в количестве 1 — 1,2% от веса цемента,
