Пластинчатая втулочно-роликовая цепь с закрытым шарниром

Пластинчатая втулочно-роликовая цепь с закрытым шарниром

Иллюстрации

Показать все

Реферат



Сущность изобретения: закрытый шарнир пластинчатой втулочно-роликовой цепи заполнен смазкой и закрыт уплотнением. Взаимообращенные поверхности наружных и внутренних пластин выполнены с концентрично расположенными выступами и впадинами идентичной формы. Выступы пластин расположены в ответных впадинах с зазором. Величина зазора в осевом направлении обеспечивает удержание смазки. Величина зазора в радиальном направлении обеспечивает возможность контакта боковых поверхностей выступов и впадин при приложении нагрузки цепи. Наличие зазора между выступами и впадинами компенсирует изменение шага цепи в процессе работы, позволяет распределить нагрузку в шарнире более равномерно. 4 ил.

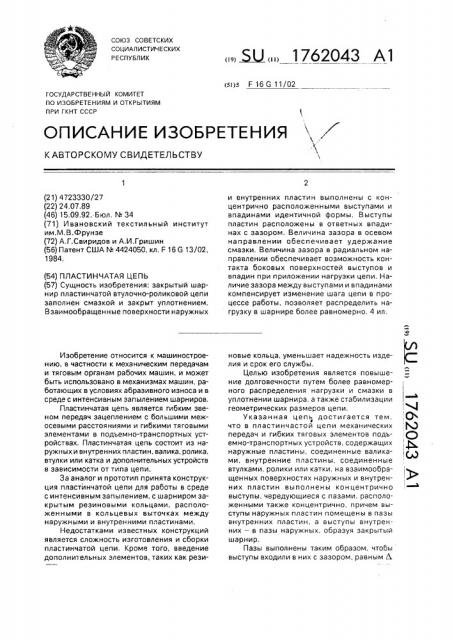

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 16 G 11/02

ГОСУДАРСТВЕННЫ Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, )

C)

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4723330/27 (22) 24,07,89 (46) 15,09.92. Бюл, ¹ 34 (71) Ивановский текстильный институт им.М.В.Фрунзе (72) А.Г.Свиридов и А.И.Гришин (56) Патент США N4424050,,кл. F 16 6 13/02, 1984, (54) ПЛАСТИНЧАТАЯ ЦЕПЬ (57) Сущность изобретения: закрытый шарнир пластинчатой втулочно-роликовой цепи заполнен смазкой и закрыт уплотнением.

Взаимообращенные поверхности наружных

Изобретение относится к машиностроению, в частности к механическим передачам и тяговым органам рабочих машин, и может быть использовано в механизмах машин, работающих в условиях абразивного износа и в среде с интенсивным запылением шарниров, Пластинчатая цепь является гибким звеном передач зацеплением с большими межосевыми расстояниями и гибкими тяговыми элементами в подъемно-транспортных устройствах. Пластинчатая цепь состоит из наружных и внутренних пластин, валика, ролика, втулки или катка и дополнительных устройств в зависимости от типа цепи.

3а аналог и прототип принята конструкция пластинчатой цепи для работы в среде с интенсивным запылением, с шарниром закрытым резиновыми кольцами, расположенными в кольцевых выточках между наружными и внутренними пластинами.

Недостатками известных конструкций является сложность изготовления и сборки пластинчатой цепи, Кроме того, введение дополнительных элементов, таких как резиЯ2,„, 1762043 А1 и внутренних пластин выполнены с концентрично расположенными выступами и впадинами идентичной формы. Выступы пластин расположены в ответных впадинах с зазором. Величина зазора в осевом направлении обеспечивает удержание смазки, Величина зазора в радиальном направлении обеспечивает возможность контакта боковых поверхностей выступов и впадин при приложении нагрузки цепи. Наличие зазора между выступами и впадинами компенсирует изменение шага цепи в процессе работы, позволяет распределить нагрузку в шарнире более равномерно. 4 ил, новые кольца, уменьшает надежность изделия и срок его службы.

Целью изобретения является повышение долговечности путем более равномерного распределения нагрузки и смазки в уплотнении шарнира, а также стабилизации геометрических размеров цепи.

Указанная цепь достигается тем, f что в пластинчастой цепи механических передач и гибких тяговых элементов подъемно-транспортных устройств, содержащих наружные пластины, соединенные валиками, внутренние пластины, соединенные втулками, ролики или катки, на взаимообращенных поверхностях наружных и внутренних пластин выполнены концентрично выступы, чередующиеся с пазами, расположенными также концентрично, причем выступы наружных пластин помещены в пазы внутренних пластин, а выступы внутренних — в пазы наружных, образуя закрытый шарнир.

Пазы выполнены таким образом, чтобы выступы входили в них с зазором, равным А

1762043 где Л вЂ” максимально допустимое удлинение шага цепи, а высота выступов составляет 2 д, где д — максимально допустимый зазор между наружными и внутренними пластинами. Зазоры между пазами и выступами 5 заполнены пластичной смазкой, закрывающей шарнир.

Сопоставительный анализ с прототипом показывает, что заявляемое устройство отличается от прототипа тем, что на повер- 10 хностях перекрытия наружной и внутренней пластин цепи и торцевой поверхности катков BblllollHGHbl концентричные выступы, чередующиеся с концентричными пазами, причем выступы наружных пластин поме- 15 щены в пазы внутренних пластин, а выступы внутренних пластин в пазы наружных пластин, а внутренние выступы внутренних пластин в пазы катков. Таким образом, заявляемая конструкция пластинчатой цепи 20 соответствует критерию "новизна".

Сравнение заявляемого решения не только с прототипом, но и с другими техническими решениями в данной области техники не позволило выявить в них признаки, 25 отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии критерию "существенные отличия

На фиг,1 показана пластинчатая цепь, 30 вид сверху; на фиг.2 — внутренняя пластина; на фиг,3 — наружная пластина; на фиг,4— пример выполнения узла шарнира цепи тяжелого типа.

Цепь состоит из наружных 1 и внутрен- 35 них 2 пластин,: валика 3, втулки 4, ролика или катка 5. Наружная пластина 1 в зоне перекрытия с внутренней пластиной 2 имеет кольцевые выступы 6 чередующиеся кольцевыми пазами 7. Внутренняя 40 пластина 1 в зоне перекрытия с наружной пластиной 1 имеет кольцевые пазы 8, чередующиеся с кольцевыми выступами 9, Пазы

7 и 8 выполнены таким образом, чтобы выступы 6 и 9 входили в них с зазором не менее 45

Ь где Л вЂ” максимально допустимое удлинение шага цепи, а высота выступов 6 и 9 не менее 2 д, где д — максимально допустимый зазор между наружными и внутренними пластинами, 50

На фиг,4 — пример выполнения узла шарнира цепи тяжелого типа, где приняты следующие обозначения: 1 и 2 — наружные и внутренние пластины, 3 — валик (цапфа), 55

4 — втулка, 5 — каток, 6, 7, 8, 9, 10, 11, 12, 13 — чередующиеся концентричные выступы и пазы 14 — сквозная крышка подшипника. В этом случае концентричные выступы и пазы на внутренней пластине 2, выполняются с обеих сторон, также концентричные выступы и пазы выполняются на наружной поверхности сквозной крышки подшипника, Предлагаемая конструкция пластин цепи может изготавливаться, например, горячей и холодной штамповкой. Сборка цепи производится следующим образом. Внутренние пластины 2 устанавливаются на втулки 4 с катками или роликами 5 и закрепляются, пазами 8 и выступами 9 наружу, устанавливаются наружные пластины

1 так, чтобы их выступы 6 вошли в пазы 8 внутренних пластин 2, а выступы 9 внутренних пластин 2 вошли в пазы 7 наружных пластин 1 и закрепляются на валике.

Зазоры между выступами и пазами заполняются смазкой, Закрытие шарниров пластинчатых цепей повысить их долговечность в эксплуатации и продлит срок службы за счет уменьшения износа шарнира благодаря более равномерному распределению нагрузки и смазки в уплотнении шарнира, также стабилизации геометрических размеров, исключив выход цепи из строя от образованного износа шарниров.

Формула изобретения

Пластинчатая втулочно-роликовая цепь с закрытым шарниром, содержащая наружные и внутренние пластины, валики, втулки, установленные на валики, ролики, установленные на втулки, в которой наружные и внутренние пластины шарнирно соединены между собой валиками и втулками, о тл и чаю щаяся тем,что,с целью повышения долговечности цепи путем более равномерного распределения нагрузки и смазки в уплотнении шарнира, а также стабилизация геометрических размеров цепи, взаимообращенные поверхности внутренних и наружных пластин выполнены с концентрично расположенными выступами и впадинами прямоугольной формы в поперечном сечении, при этом выступы пластин расположены в ответных впадинах с зазором, а боковые поверхности каждого выступа обеих пластин установлены с возможностью контакта с боковыми поверхностями впадин при нагружении цепи.

1762043

1762043

Составитель А. Свиридов

Техред М.Моргентал Корректор А. Долинич

Редактор М, Васильева

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 3247 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб,, 4/5
