Тест-образец для определения диаграммы направленности преобразователей ультразвуковых дефектоскопов

Тест-образец для определения диаграммы направленности преобразователей ультразвуковых дефектоскопов

Иллюстрации

Показать все

Реферат



Изобретение относится к области неразрушающего контроля, в частности к образцам для определения диаграммы направленности преобразователей ультразвуковых дефектоскопов, в частности при контроле сварных стыков технологических трубопроводов. Цель изобретения - повышение производительности и упрощение измерений. Цель достигается за счет того, что искусственные отражатели расположены в образце на участке спирали Архимеда, центр которой лежит на поверхности образца , а величина отражателей, с учетом их расположения на спирали, выбрана из условия равенства амплитуд отражательных эхосигналов при излучении равных ультразвуковых сигналов из центра спирали Архимеда в направлении каждого отражателя . 2 ил. Ё

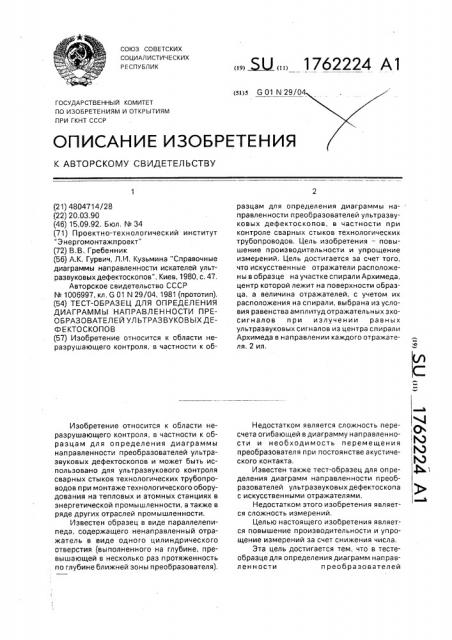

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л G 01 N 29/0

ГОСУДАРСТВЕННЫ Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,0 ! ю

1Я Ы

Ф.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4804714/28 (22) 20.03.90 (46) 15.09.92. Бюл, ¹ 34 (71) Проектно-технологический институт

"Энергомонтажпроект" (72) В,В, Гребенник (56) А.К, Гурвич, Л.И. Кузьмина "Справочные диаграммы направленности искателей ультразвуковых дефектоскопов", Киев, 1980, с. 47.

Авторское свидетельство СССР

¹ 1006997, кл, G 01 N 29/04, 1981 (прототип). (54) ТЕСТ-ОБРАЗЕЦ ДЛЯ ОПРЕДЕЛЕНИЯ

ДИАГРАММЫ НАПРАВЛЕННОСТИ ПРЕОБРАЗОВАТЕЛЕЙ УЛЬТРАЗВУКОВЫХДЕФ Е КТО С КО ПО В (57) Изобретение относится к области неразрушающего контроля, в частности к обИзобретение относится к области неразрушающего контроля, в частности к образцам для определения диаграммы направленности преобразователей ультразвуковых дефектоскопов и может быть использовано для ультразвукового контроля сварных стыков технологических трубопроводов при монтаже технологического оборудования на тепловых и атомных станциях в энергетической промышленности, а также в ряде других отраслей промышленности.

Известен образец в виде параллелепипеда, содержащего ненаправленный отражатель в виде одного цилиндрического отверстия (выполненного на глубине, превышающей в несколько раз протяженность по глубине ближней зоны преобразователя).

)5U „1762224 А1 разцам для определения диаграммы направленностии преобразователей ул ьтразвуковых дефектоскопов, в частности при контроле сварных стыков технологических трубопроводов. Цель изобретения — повышение производительности и упрощение измерений. Цель достигается за счет того, что искусственные отражатели расположены в образце на участке спирали Архимеда, центр которой лежит на поверхности образца, а величина отражателей, с учетом их расположения на спирали, выбрана из условия равенства амплитуд отражательных эхосигналов при излучении равных ультразвуковых сигналов из центра спирали

Архимеда в направлении каждого отражателя. 2 ил.

Недостатком является сложность пересчета огибающей в диаграмму направленности и необходимость перемещения преобразователя при постоянстве акустического контакта.

Известен также тест-образец для определения диаграмм направленности преобразователей ультразвуковых дефектоскопа с искусственными отражателями.

Недостатком этого изобретения является сложность измерений.

Целью настоящего изобретения является повышение производительности и упрощение измерений за счет снижения числа.

Эта цель достигается тем, что в тестеобразце для определения диаграмм направленности преобразователей

1762224 ультразвуковых дефектоскопов с искусственными отражателями, последние расположены в образце на участке спирали

Архимеда, центр которой лежит на поверхности образца, а величина отражателей, с учетом их расположения — на спирали, выбрана из условия равенства амплитуд отраженных эхо-сигналов при излучении равных ультразвуковых сигналов из центра спирали

Архимеда в направлении каждого отражателя, На чертеже на фиг. 1 представлен тестобразец; на фиг, 2 — диаграмма направленности на электролучевой трубке.

Позицией 1 обозначен образец, 2 — выполненные в нем по спирали Архимеда отверстия, 3 — преобразователь, установленный на наклонную грань образца 1 таким образом, что его центр излучения соответствует центру спирали Архимеда, 4 — зондирующий импульс, 5 — эхо-сигналов, аугол наклона грани образца 1 для установки преобразователя 3.

Работает устройство следующим образом, Преобразователь 3 ставится на образец

1 на грань, имеющую угол наклона, соответствующий углу ввода п реобразователя, в образце расположены отражатели 2, например боковые отверстия, расположенные по линии являющейся участком спирали Архимеда с центром в точке выхода луча, причем размеры отражателей таковы, чтобы для преобразователя с круговой диаграммой направленности эхо-сигналы от отражателей имели одинаковую амплитуду на экране дефектоскопа. Например, для боковых цилиндрических отверстий амплитуда эхо-сигнала пропо рциональна

Гз где d — диаметр отверстия, à — расстояние дс отверстия (И,Н. Ермолов "Теория и практика ультразвукового контроля", М.: 1980, с, 131). Следовательно, для равенства эхо-сигналов отверстия требуется выполнить с диаметрами пропорциональными ГЭ за счет разного расстояния до отражателей, эхосигналы от них будут располагаться на различных участках развертки нв электролучевой трубке и огибающая вершина эхо-сигналов в определенном масштабе будет изображать диаграмму направленности, Предлагаемый тест-образец позволяе повысить производительность ультразвукового контроля и его качество, Формула изобретения

Тест-образец для определения диаг. раммы направленности преобразователе ультразвуковых дефектоскопов с искусст венными отражателями, о т л и ч а ю щ и йс я тем, что, с целью повышения произво дительности и упрощения измерений, ис кусственные отражатели расположены образце на участке спирали Архимеда центр которой лежит на поверхности образца, а величина отражателей, с учетом и> расположения на спирали, выбрана из усло вия равенства амплитуд отраженных эхо сигналов при излучении равны> ультразвуковых сигналов из центра спирал

Архимеда в направлении каждого отражате ля.
