Устройство для передачи сигналов с вращающегося объекта

Устройство для передачи сигналов с вращающегося объекта

Иллюстрации

Показать все

Реферат



Изобретение относится к системам передачи сигналов и может быть использовано в системах телеизмерения и телеуправления на вращающихся объектах, а также для диагностики роторов машин. Целью изобретения является повышение информативности посредством введения независимого второго канала оптической связи, расположенного в той же плоскости вращения, что и первый канал. Первый и второй каналы оптической связи устройства образованы каждый первой и второй группой соответственно соединенных в каждой группе между собой излучателей, находящихся на поверхности вращающегося объекта в одной плоскости, перпендикулярной оси вращения и проходящей через неподвижные первый и второй приемники Излучатели первого и второго оптических каналов направлены в разные стороны относительно друг друга и приемники разных каналов направлены в разные стороны относительно друг друга таким образом, что излучатели и приемник введенного второго канала, имеющие между собой оптическую связь, не связаны оптически с излучателями и приемником первого оптического канала Благодаря расположению в одной плоскости вращения двух оптически развязанных каналов передачи повышается информативность устройства. 1 ил. СП

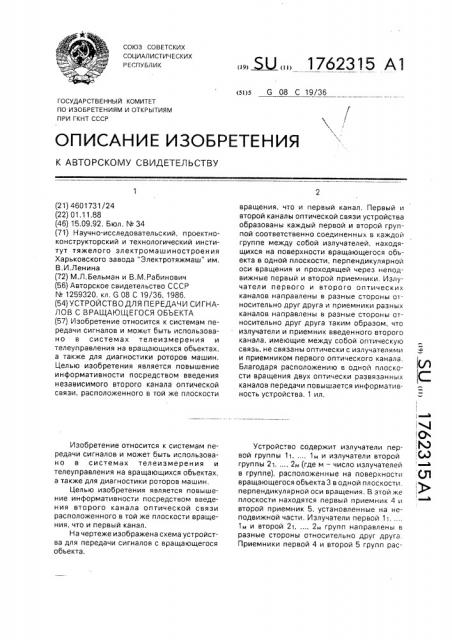

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 08 С 19/36

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4601 731 /24 (22) 01.11.88 (46) 15.09.92. Бюл. М 34 (71) Научно-исследовательский, проектноконструкторский и технологический институт тяжелого электромашиностроения

Харьковского завода "Электротяжмаш" им, В.И.Ленина (72) M.Ë.Áåëüìàí и В.М.Рабинович (56) Авторское свидетельство СССР

N 1259320, кл. G 08 С 19/36, 1986. (54) УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ СИГНАЛОВ С ВРАЩАЮЩЕГОСЯ ОБЪЕКТА (57) Изобретение относится к системам передачи сигналов и может быть использовано в системах телеизмерения и телеуправления на вращающихся объектах, а также для диагностики роторов машин.

Целью изобретения является повышение информативности посредством введения независимого второго канала оптической связи, расположенного в той же плоскости

Изобретение относится к системам передачи сигналов и может быть использовано в системах телеизмерения и телеуправления на вращающихся объектах, а также для диагностики рогоров машин, Целью изобретения является повышение информативности посредством введения второго канала оптической связи расположенного в той же плоскости вращения, что и первый канал.

На чертеже изображена схема устройства для передачи сигналов с вращающегося обьекта.

„„Я „„1762315 А1 вращения, что и первый канал, Первый и второй каналы оптической связи устройства образованы каждый первой и второй группой соответственно соединенных в каждой группе между собой излучателей, находящихся на поверхности вращающегося обьекта в одной плоскости, перпендикулярной оси вращения и проходящей через неподвижные первый и второй приемники. Излучатели первого и второго оптических каналов направлены в разные стороны относительно друг друга и приемники разных каналов направлены в разные стороны относительно друг друга таким образом, что излучатели и приемник введенного второго канала, имеющие между собой оптическую связь, не связаны оптически с излучателями и приемником первого оптического канала.

Благодаря расположению в одной плоскости вращения двух оптически развязанных каналов передачи повышается информативность устройства. 1 ил.

Устройство содержит излучатели первой группы 11, ..., 1< и излучатели второй группы 2ь ..., 2„(где м — число излучателей в группе), расположенные на поверхности вращающегося объекта 3 в одной плоскости. перпендикулярной оси вращения. В этой же плоскости находятся первый приемник 4 и второй приемник 5, установленные на неподвижной части. Излучатели первой 11, ..., 1ц и второй 21, ..., 2 групп направлены в разные стороны относительно друг друга.

Приемники первой 4 и второй 5 групп рас1762315 положены симметрично относительно плоскости, проходящей через ось вращения.

Входы излучателей первой группы 11, ..„1м соединены между собой и являются первым входом устройства, а выход первого 5 приемника 4 является первым выходом устройства. Излучатели первой группы 1 >, „., 1> и первый приемник 4 образуют первый канал оптической связи устройства.

Входы излучателей второй группы 2, „„10

2М соединены между собой и являются вторым входом устройства, а выход второго приемника 5 — вторым входом устройства, Излучатели второй группы 21...„2> и второй приемник 5 образуют второй оптический ка- 15 нал устройства, Первый и второй оптические каналы устройства не имеют между собой оптической связи.

Устройство работает следующим обра- 20 зом.

При вращении объекта 3 первый приемник 4 последовательно освещается излучателями первой группы 11, ..., 1м, В то же время второй приемник 5 последовательно 25 освещается излучателями второй группы 2, ..., 2м.

Количество излучателей м и распределение по поверхности вращающегося объекта излучателей обеих групп выбираются 30 таким, чтобы при любом положении вращающегося объекта 3 относительно неподвижных приемников 4 и 5, каждый приемник освещался хотя бы одним излучателем из своей группы. 35

Необходимые условия работы устройства (разделение каналов и непрерывность сигналов в каждом канале) обеспечиваются таким расположением оптических осей излучателей и приемников, что сумма трех уг- 40 лов: половины угла рассеяния излучателя, половины угла зрения приемника и текущего угла, образованного оптическими осями приемника и находящегося в его поле зрения излучателя,— была бы не меньше 180О, 45 если излучатель и приемник принадлежат одному и тому же каналу, и была бы меньше

180О, если излучатель и приемник принадлежат разным каналам.

На входы излучателей подается сигнал с частотной, фазовой или кодовой модуляцией, поэтому амплитудная модуляция сигналов, возникающая при относительном перемещении соответствующих излучателей и приемников, для работы устройства несущественна.

При прочих равных условиях предлагаемое устройство обеспечивает передачу информации с вращающегося объекта на неподвижный приемник по двум независимым каналам, в то время как прототип обеспечивает только один канал связи, Формула изобретения

Устройство для передачи сигналов с вращающегося объекта, содержащее на неподвижной части первый приемник, выход которого является первым выходом устройства, и на поверхности вращающегося объекта — излучатели первой группы, расположенные в плоскости, перпендикулярной оси вращения объекта и оптически связанные с первым приемником, входы излучателей первой группы соединены между собой и являются первым входом устройства, о т л и ч а ю щ е е с я тем, что, с целью повышения информативности, на неподвижной части введен второй приемник, установленный в одной с первым приемником плоскости, оптически развязанный с излучателями первой группы, выход которого является вторым выходом устройства, и на вращающемся объекте — излучатели второй группы, расположенные в одной плоскости с излучателями первой группы, оптически связанные с вторым приемником и оптически развязанные с первым приемником, входы излучателей второй группы соединены между собой и являются вторым входом устройства, первый и второй приемники расположены симметрично относительно плоскости, проходящей через ось вращения, излучатели первой и второй групп направлены в разные стороны относительно друг друга.

1762315
