Управляемый мультивибратор климова

Управляемый мультивибратор климова

Иллюстрации

Показать все

Реферат



Использование: в импульсной технике, в различных устройствах автоматики. Сущность изобретения: введение в схему управляемого мультивибратора на двух транзисторах 1,2с емкостными коллекторно-базовыми связями и транзисторе 3, включенном в эмиттерную цепь транзистора 1, ключевого элемента 4, диода 5 и резистора 6 обеспечивает неизменность функционирования управляемого мультивибратора в автоколебательном режиме и снижение величины заряда времязадающего конденсатора 13 при снятии управляющего напряжения, приводит к улучшению симметрии выходных импульсов мультивибратора . 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л Н 03 К 3/281

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4777019/21 (22) 02.01.90 (46) 15.09.92, Бюл. К 34 (72) В.Я,Климов (56) Авторское свидетельство СССР

К 948780, кл, Н 03 К 3/28, 1980.

Горошков Б.И. Радиоэлектронные устройства, М.; Радио и связь, 1984, с, 279, рис, 12.16. (54) УПРАВЛЯЕМЫЙ МУЛЬТИВИБРАТОР

КЛИМОВА (57) Использование; в импульсной технике, в различных устройствах автоматики. Сущ„„ Ы„„1762388 А1 ность изобретения: введение в схему управляемого мул ьтивибратора на двух транзисторах 1, 2 с емкостными коллекторно-базовыми связями и транзисторе 3, включенном в эмиттерную цепь транзистора 1, ключевого элемента 4, диода 5 и резистора 6 обеспечивает неизменность функционирования управляемого мультивибратора в автоколебательном режиме и снижение величины заряда времязадающего конденсатора 13 при снятии управляющего напряжения, приводит к улучшению симметрии выходных импульсов мультивибратора. 1 ил. ос, ) (л)

СО ,QO

1762388

Составитель Н,Ферапонтова

Техред M.Моргентал Корректор Т.Палии

Редактор

Заказ 3264 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к импульсной технике и может быть использовано в различных устройствах автоматики, например, в числоимпульсных генераторах.

Цель изобретения — улучшение симметрии выходных иMïóëьсов.

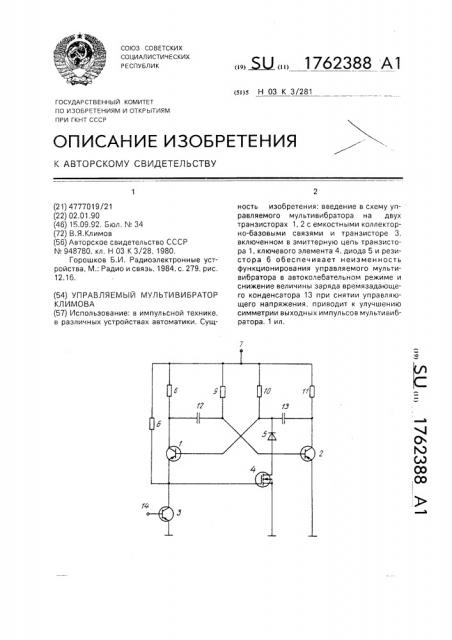

На чертеже приведена принципиальная схема управляемого мультивибратора, Управляемый мультивибратор содержит первый 1, второй 2 и третий 3 транзисторы, ключевой элемент, выполненный на полевом транзисторе 4 с индуцированным каналом, сток которого соединен через диод 5 с базой транзистора 1, исток и подложка — с общей шиной, а затвор — с эмиттером транзистора 1, коллектором транзистора 3 и через резистор 6 с шиной источника питания 7, а эмиттер транзистора 3 соединен с эмиттером транзистора 2 и общей шиной, при этом коллекторы и базы транзисторов 1 и 2 соединены через соответствующие резисторы 8, 9. 10, 11 с шиной 7, коллектор транзистора 1 соединен через первый времязадающий конденсатор 12 с базой транзистора 2, коллектор которого через второй времязадающий конденсатор 13 соединен с базой транзистора 1, а база транзистора 3 соединена с шиной 14 управления.

Работа управляемого мультивибратора в установившемся автоколебательном режиме (в котором транзистор 3 открыт) ничем не отличается от работы управляемого мультивибратора — прототипа, так как транзистор 4 при этом закрыт. Это вызвано тем, что при работе управляемого мультивибратора в автоколебательном режиме потенциал на затворе транзистора 4, соединенном с коллектором открытого и насыщенного транзистора 3, близок к потенциалу общей шины, При закрывании транзистора 3 потенциал на затворе транзистора 4 становится равным потенциалу шины 7 в то время как потенциал на его истоке равен потенциалу общей шины, что приводит к открыванию транзистора 4. B этом случае напряжение

45 заряда второго времязадающего конденсатора 13 (а, следовательно, и значение самого заряда) будет соответствовать разности значения напряжения на коллекторе открытого и насыщенного транзистора 2 и значения напряжения на катоде диода 5, образующего вместе с резистором 10 и открытым транзистором 4 делитель напряжения, подключенный между шиной 7 и общей шиной. Поскольку значение напряжения на шин 7 всегда больше по абсолютной величине значения напряжения на катоде диода

5, когда транзистор 4 открыт, то значение заряда конденсатора 13 в управляемом мультивибраторе в момент подачи управляющего сигнала на шину 14 мультивибратора будет меньше значения заряда конденсатора 13 в прототипе, Следовательно, при прочих равных условиях разряд конденсатор.13 в данном управляемом мультивибраторв произойдет быстрее, нежели в прототипе что приведет к сокращению длительност единичного импульса, полярность которогс противоположна полярности импульсов е серии однополярных импульсов, формируе мой на коллекторе транзистора 2. Следова. тельно, длительность первого импульса с серии однополярных импульсов возрастет что приведет к повышению симметрии вы ходных импульсов мультивибратора.

Формула изобретения

Управляемый мультивибратор на дву> транзисторах с емкостными коллекторно базовыми связями и третьем транзисторе коллекторно-эмиттерный переход котороп включен в эмиттерную цепь первого транзи стара, а база соединена с шиной управле ния, отличающийся тем, что, с цельк улучшения симметрии выходных импульсов в него введен ключевой элемент, диод резистор, один вывод которого соединен < шиной источника питания, а другой — с кол лектором третьего транзистора и входо ключевого элемента, один выход котороп соединен с общей шиной, а другой чере: диод — с базой первого транзистора,
