Реферат

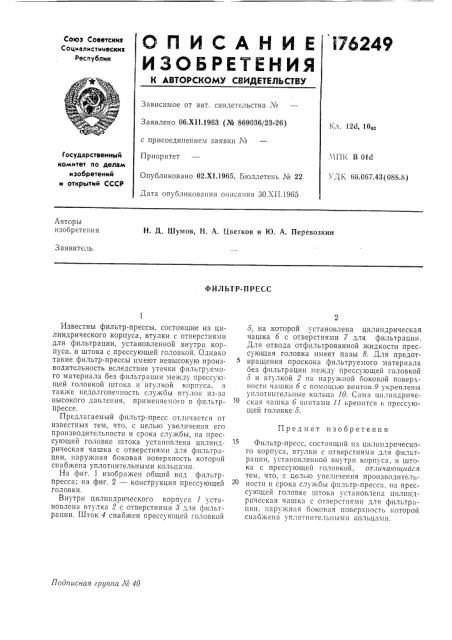

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 06.Х11.1963 (№ 869036/23-26) Кл. 12d, 10pg. ПК В 01d

Государственный комитет по делам изобретений и открытий СССР

УДЬ; 66.067.43(088,8) Опубликовано 02.XI.1965. Бюллетень № 22

Дата опубликования описания 30.XI I.1965

Авторы изобретения

Н. Д. Шумов, H. А. И,ветков и Ю. А. Перевозкин

Заявитель

ФИЛЬТР-ПРЕСС

5, на которой установлена цилиндрическая чашка б с отверстиями 7 для фильтрации.

Для отвода отфильтрованной жидкости прессующая головка имеет пазы 8. Для предотвращения проскока фильтруемого материала без фильтрации между прессующей головкой

5 н втулкой 2 па наружной боковой поверхности чашки б с помощью винтов 9 укреплены уплотнптельные кольца 10. Сама цилиндрпческая чашка б винтами i l крепится к прессующей головке 5.

Фильтр-пресс, состоящий нз цнспшдрнческого корпуса, втулки с отверстиями для фильтрации, установленной внутри корпуса, н штока с прессующей головкой, от.гичаюи1ийся тем, что, с целью увеличения производительности н срока службы фильтр-пресса, на прессующей головке штока установлена цнгпшдрнческая чашка с отверстиями для фильтрации, наружная ооковяя поверхность которой снабжена уплотнительными кольцами.

Йодписная гр ппа Ао 4д с присоединением заявки №

Приоритет

Известны фильтр-прессы, состоящие из цилиндрического корпуса, втулки с отверстиями для фильтрации, установленной внутри корпуса, и штока с прессующей головкой. Однако такие фильтр-прессы имеют невысокую производительность вследствие утечки фильтруемого материала без фильтрации между прессующей головкой штока и втулкой корпуса, я также недолговечность службы втулок из-за высокого давления, применяемого в фильтрпрессе.

Предлагаемый фильтр-пресс отличается от известных тем, что, с целью увеличения его производительности и срока службы, на прессующей головке штока установлена цилиндрическая чашка с отверстиями для фильтрации, наружная боковая поверхность которой снабжена уплотнительными кольцами, На фиг. 1 изображен общий внд фильтрпресса; на фиг. 2 — конструкция прессующей головки.

Внутри цилиндрического корпуса 1 установлена втулка 2 с отверстиями 8 для фильтрации. Шток 4 снабжен прессующей головкой

Предмет изобретения

176249 ф, 5

77 Pu о

Редактор P. Чистова

Заказ 3719/5 Тираж 1175 Формат бум. 60)(90 /s Объем 0.1 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2

Составитель Ю. Паткин

Техред T. П. Курилко

Корректоры; С. Н. Соколова и Г. П. Зимина
