Аппарат для увч-терапии

Аппарат для увч-терапии

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, в частности к физиотерапевтической аппаратуре УВЧ и может применяться в других областях, где используется высокочастотный нагрев. Цель изобретения - снижение уровня паразитного излучения и упрощение конструкции. Цель изобретения достигается с помощью аппарата для УВЧ- терапии, содержащего первый и второй усилители , к выходам которых подключены соответственно первый и второй концы жилы отрезка коаксиального кабеля, выполненного в виде излучающей рамки со шлейфом, оплетка кабеля имеет разрывы в местах схода шлейфа и рамки. При этом образовавшиеся со стороны рамки концы оплетки шлейфа заземлены, а противоположные концы оплетки шлейфа, содержащие первый и второй концы жилы, подключены соответственно к входам второго и первого усилителей. 1 ил. ел С

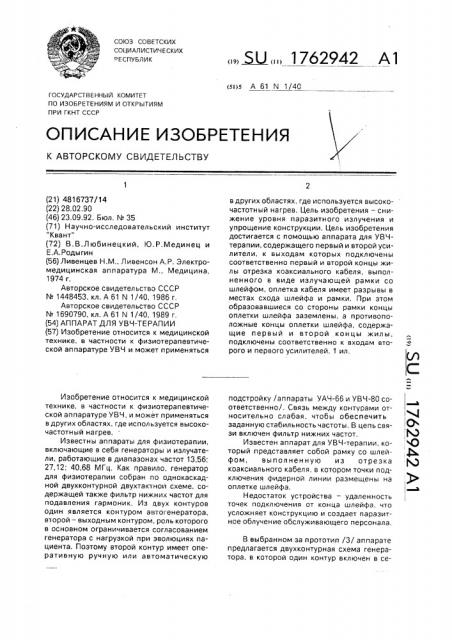

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я>s А 61 N 1/40

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ

О

1 (0, Э

Ы (21) 4816737/14 (22) 28.02.90 (46) 23.09.92. Бюл. № 35 (71) Научно-исследовательский институт

"Квант" (72) В.B.Ëюбинецкий, Ю.P.Ìåäèíåö и

Е.А.Родыгин (56) Ливенцев Н.M., Ливенсон А.P. Электромедицинская аппаратура М., Медицина, 1974 г.

Авторское свидетельство СССР

¹ 1448453, кл. А 61 N 1/40, 1986 r.

Авторское свидетельство СССР

N 1690790, кл. А 61 N 1/40, 1989 r, (54) АППАРАТ ДЛЯ УВЧ-ТЕРАПИИ (57) Изобретение относится к медицинской технике, в частности к физиотерапевтической аппаратуре УВЧ и может применяться

Изобретение относится к медицинской технике, в частности к физиотерапевтической аппаратуре УВЧ, и может применяться в других областях, где используется высокочастотн ы и нагрев.

Известны аппараты для физиотерапии, включающие в себя генераторы и излучатели, работающие в диапазонах частот 13,56:

27,12; 40,68 МГц. Как правило, генератор для физиотерапии собран по однокаскадной двухконтурной двухтактнои схеме, содержащей также фильтр нижних частот для подавления гармоник. Из двух контуров один является контуром авто енератора, второй — выходным контуром, роль которого в основном ограничивается согласованием генератора с нагрузкой при эволюциях пациента. Поэтому второй контур имеет оперативную ручную или автоматическую. Ы,» 1762942 А1 в других областях, где используется высокочастотный нагрев. Цель изобретения — снижение уровня паразитного излучения и упрощение конструкции. Цель изобретения достигается с помощью аппарата для УВЧтерапии, содержащего первый и второй усилители, к выходам которых подключены соответственно первый и второй концы жилы отрезка коаксиального кабеля, выполненного в виде излучающей рамки со шлейфом, оплетка кабеля имеет разрывы в местах схода шлейфа и рамки. При этом образовавшиеся со стороны рамки концы оплетки шлейфа заземлены, а противоположные концы оплетки шлейфа, содержащие первый и второй концы жилы, подключены соответственно к входам второго и первого усилителей. 1 ил. подстройку /аппараты УАЧ-бб и УВЧ-80 соответственно/. Связь между контурами относительно слабая, чтобы обеспечить заданную стабил ьность частоты. В цепь связи включен фильтр нижних частот.

Известен аппарат для УВЧ-терапии, который представляет собой рамку со шлейфом, выполненную из отрезка коаксиального кабеля, в котором точки подключения фидерной линии размещены на оплетке шлейфа.

Недостаток устройства — удаленность точек подключения от конца шлейфа, что усложняет конструкцию и создает паразитное облучение обслуживающего персонала.

В выбранном за прототип /3/ аппарате предлагается двухконтурная схема генератора, в которой один контур включен в се1762942

55 точную цепь, слабо нагружен и обеспечивает заданную стабильность частоты, Второй контур включен в анодную цепь, сильно связан с нагрузкой /оптимальная связь по максимуму КПД/ и подстраивается по максимуму отдаваемой мощности. Фильтр нижних частот включен между анодами ламп и вторым контуром, В качестве сеточного Kor Tóðà предлагается использовать отрезок коаксиального кабеля, работающий как полуволновой резонатор.

Однако, на частотах, применяемых для физиотерапии, размеры резонатора значительны и моток кабеля занимает большой объем. Значителен также расход материалов для кабельного резонатора /серебро, фторопласт/.

Цель изобретения — снижение уровня паразитного излучения и упрощение конструкции.

Цель изобретения достигается с помощью аппарата для УВЧ-терапии, содержащего первый и второй усилители, к выходам которых подключены соответственно первый и второй концы жилы отрезка коаксиального кабеля, выполненного в виде излучающей рамки со шлейфом с заземленными концами оплетки шлейфа, оплетка кабеля имеет разрыв в местах схода шлейфа и рамки, при этом образовавшиеся со стороны рамки концы оплетки шлейфа заземлены, а противоположные концы оплетки шлейфа, содержащие первый и второй концы жилы, подключены соответственно к входам второго и первого усилителей, На чертеже приведена упрощенная схема устройства, где приняты следующие обозначения: — 1 первый ламповый усилитель; 2 — шлейф; 3 — перемычка; 4 — резистор; 5 — рамка; 6 — второй ламповый усилитель;

Аноды ламп подключены к концам жилы отрезка кабеля, образующего шлейф 2 и рамку 5. К перемычке 3 подключен резистор

4. Катоды ламп, а также второй конец резистора 4 соединены с корпусом.

Аппарат, схематический представленный на чертеже представляет собой двухтактный автогенератор на лампах 1 и 6.

Анодным контуром служит резонатор из отрезка кабеля, включающий шлейф 2 и рамку

5. Аноды ламп 1,6 подключены к концам жилы кабеля. Напряжение обратной связи на сетки ламп 1,6 снимается с концов оплетки шлейфа 2, закороченных в перемычке 3.

Шлейф 2 эквивалентен петле, концы которой имеют емкостную связь с анодным контуром (емкости между внутренней поверхностью оплетки концов шлейфа 2 и жилой). Подключение анодных концов на10

40 крест соответствует положительной обратной связи. Резистор 4 создает необходимое для работы генератора сеточное смещение.

При использовании одиночного излучателя, состоящего из шлейфа 2 и рамки 5, фидер подключается к оплеткам шлейфа 2 в точках, куда подключены сетки ламп 1, 6 или в окрестности этих точек.

В рабочем образце устройства лампы

1,6 и резистор 4 заключены в защитный кожух. Шлейф 2, выходящий из этого кожуха, имеет жесткую конструкцию. Места разрывов оплетки между шлейфом 2 и рамкой 5 ужесточены изоляторами, Рамка 5 может быть закрыта трубкой. Кожух генератора крепится к шарнирной штанге, которая в свою очередь закреплена на блоке питания, При работе с емкостными электродами рамка имеет возможность сжиматься в двухп роводную линию, к которой в соответствующих точках имеют возможность подключаться емкостные электроды.

Одиночная рамка крепится к шарнирной штанге аппарата УВЧ за шлейф 2.

Работа с устройством не отличается от принятой методики региональной гипертермии: рамка располагается на одной из сторон тела пациента и крепится одним из известных способов. Генератор располагают в непосредственной близости от рамки, Обеспечивают фиксацию шлейфа с помощью шарнирной штанги, В процессе гипертермии контролируется температура в интересующих точках тела с помощью электротермометра. имеющего термодатчики в виде игл для инъекции.

Для работы рамка 5 накладывается на пациента таким образом, чтобы заданная область нагрева оказалась в максимуме поля, В конструкции установки может быть два генератора или мощных усилителя, в этом случае концы жилы каждого отрезка кабеля подключаются каждый к своему выходу, а синфазность напряжений достигается каким-либо известным способом.

Использование двух генераторов позволяет еще дальше разнести электроды или разнести их на достаточное расстояние при более коротких отрезках кабеля, т.е, на более высокой частоте.

Формула изобретения

Аппарат для УВЧ-терапии, содержащий первый и второй усилители, к выходам которых подключены соответственно первый и второй концы жилы отрезка коаксиального кабеля, выполненного в виде излучающей рамки со шлейфом, имеющим заземленные концы оплетки, отличающийся тем, 1762942

Составитель О.Шахназаров

Техред М.Моргентал Корректор

Редактор

Заказ 3403 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101 что, с целью снижения уровня паразитного излучения и упрощения конструкции, оплетка кабеля выполнена с двумя разрывами в местах схода шлейфа и рамки, при этом образовавшиеся со стороны рамки концы оплетки шлейфа заземлены, а противоположные концы оплетки шлейфа подключены к входам усилителей, причем конец оплетки содержащей первый конец жилы подключен к входу второго усилителя, @ конец оплетки, содержащей второй конец жилы, подключен к входу первого усилителя.
