Реферат



Использование: для отделения жидкости из газожидкостной смеси в условиях обеспечения максимального выделения жидкости из газожидкостной смеси. Сущность изобретения: внутри корпуса устройства коаксиально размещена конфузорная вставка. На боковой поверхности вставки размещены патрубки. Выходные концы патрубков обращены к поверхности корпуса. Диаметр большего основания вставки равен внутреннему диаметру корпуса, а меньшее основание заглушено. При этом патрубки выполнены диаметром, увеличивающимся в направлении от меньшего к большему основанию вставки. Кроме того, патрубки могут располагаться в шахматном порядке, а также иметь тангенциальное направление к поверхности вставки. Целесообразно снабжать устройство стержнями, установленными внутри корпуса между патрубками . 4 з п. ф-лы, 2 ил.

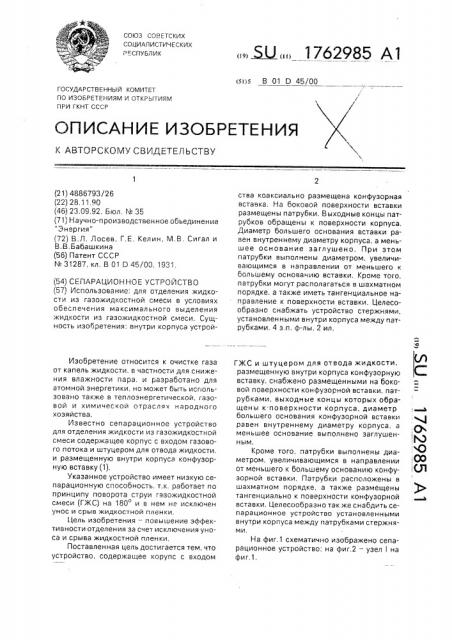

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧ Е С К ИХ

РЕСПУБЛИК (я)5 В 01 Е) 45/00

ГОСУДАРСТВ Е ННЫ Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ о ,М

| О

i 00

iQl (21) 4886793/26 (22) 28.11.90 (46) 23.09.92. Бюл. ¹ 35 (71) Научно-производственное объединение

"Энергия" (72) В.Л. Лосев, Г.Е. Келин, M.B. Сигал и

В,В,Бабашкина (56) Патент СССР

N 31287, кл. В 01 D 45/00, 1931. (54) СЕПАРАЦИОННОЕ УСТРОЙСТВО (57) Использование: для отделения жидкости из газожидкостной смеси в условиях обеспечения максимального выделения жидкости из газожидкостной смеси. Сущность изобретения; внутри корпуса устройИзобретение относится к очистке газа от капель жидкости, в частности для снижения влажности пара. и разработано для атомной энергетики, но может быть использовано также в теплоэнергетической, газовой и химической отраслях народного хозяйства.

Известно сепарационное устройство для отделения жидкости из газожидкостной смеси содержащее корпус с входом газового потока и штуцером для отвода жидкости, и размещенную внутри корпуса конфузорную вставку (1).

Указанное устройство имеет низкую сепарационную способность. т.к. работает по принципу поворота струи гавожидкостной смеси (ГЖС) на 180 и в нем не исключен унос и срыв жидкостной пленки.

Цель изобретения — повышение эффективности отделения за счет исключения уноса и срыва жидкостной пленки.

Поставленная цель достигается тем, что устройство, содержащее корупс с входом

БЫ 1 762985 А1 ства коаксиально размещена конфузорная вставка. На боковой поверхности вставки размещены патрубки. Выходные концы патрубков обращены к поверхности корпуса.

Диаметр большего основания вставки равен внутреннему диаметру корпуса, а меньшее основание заглушено. При этом патрубки выполнены диаметром, увеличивающимся в направлении от меньшего к большему основанию вставки. Кроме того, патрубки могут располагаться в шахматном порядке, а также иметь тангенциальное направление к поверхности вставки. Целесообразно снабжать устройство стержнями, установленными внутри корпуса между патрубками. 4 з.п. ф-лы, 2 ил.

ГЖС и штуцером для отвода жидкости, размещенную внутри корпуса конфузорную вставку, снабжено размещенными на бокоВоА поверхности конфузорной вставки, патрубками, выходные концы которых обращены к поверхности корпуса, диаметр большего основания конфузорной вставки равен внутреннему диаметру корпуса, а меньшее основание выполнено заглушенным.

Кроме того, патрубки выполнены диаметром, увеличивающимся в направлении от меньшего к большему основанию конфузорной вставки. Патрубки расположены в шахматном порядке, а также размещены тангенциально к поверхности конфузорной вставки. Целесообразно так же снабдить сепарационное устройство установленными внутри корпуса между патрубками стержнями, На фиг.1 схематично изображено сепарационное устройство; на фиг.2 — узел 1 на фиг.1.

1762985

Сепарационное устройство содержит корпус 1 с входом 2 ГЖС и штуцером 3 для отвода жидкости с вентилем 4, Внутри корпуса 1 коаксиально размещена конфузорная вставка 5, диаметр большего основания

6 которой равен внутреннему диаметру корпуса 1 для обеспечения плотного прилегания конфузорной вставки 5 к внутренней поверхности корпуса 1, На боковой поверхности конфузорной вставки 5 выполнены отверстия 7, в которых установлены патрубки 8, выходные концы которых обращены к поверхности корпуса 1, причем патрубки выполнены с диаметром увеличивающимся в направлении от меньшего основания к большему основанию 6 конфузорной вставки 5 и расположены в шахматном порядке, Меньшее основание конфузорной вставки 5 имеет заглушку 9.

Сепарационное устройство работает следующим образом.

ГЖС; содержащая капельную влагу, поступает в полость конфузорной вставки 5, а затем в патрубки 8. При выходе ГЖС из патрубков 8 она ударяется о поверхность корпуса 1. В результате происходит набегание потока на мокрую стенку и резкий поворот его на 180 . Bce это способствует интенсивному выделению капельной влаги из ГЖС. Затем скорость движения потока снижается и капельная жидкость осаждается на наружной поверхности вставки 5, где происходит осаждение капель жидкости.

Расположение патрубков 8 на конической поверхности вставки 5 обеспечивает неравномерную подачу ГЖС по длине конфузорной вставки 5, что способствует исключению уноса и срыва жидкостной пленки, Осушенный таким образом газ поступает из корпуса 1 в трубопровод (на чертеже не показан). Слив отсепарированной жидкости из корпуса 1 производят через штуцер 3 и вентиль 4 в дренажную линию (на чертеже не показана), Необходимый перепад давления регулируется вентилем 4.

Шахматное расположение патрубков 8 и дифференцирование их диаметров по длине конфузорной вставки 5 обеспечивают равномерное распределение ГЖС на поверхности корпуса 1, Для интенсификации

5 процесса сепарации за счет обеспечения закрутки выходящего из патрубков 8 потока

ГЖС, патрубки 8 могут быть размещены тангенциально к поверхности конфузорной вставки 5. Для придания потоку ГЖС зигза10 гообразного направления движения возможна установка на внутренней поверхности корпуса между патрубками стержней 10. Это также повышает сепарационную способность устройства.

15 Формула изобретения

1, Сепарационное устройство для отделения жидкости из газожидкостной смеси, содержащее корпус с входом газожидкостной смеси и штуцером для отвода жидкости

20 и размещенную внутри корпуса конфузорную вставку, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности отделения за счет исключения уноса и срыва жидкостной пленки, оно снабжено

25 размещенными на боковой поверхности конфузорной вставки патрубками, выходные концы которых обращены к поверхности корпуса, диаметр большего основания конфузорной вставки равен внутреннему

30 диаметру корпуса, а меньшее основание выполнено заглушенным

2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что патрубки выполнены с диаметром, увеличивающимся в направлении от

35 меншего к большему основанию конфузорной вставки.

3, Устройство попп.1 и2,отл ича ю щеес я тем, что патрубки расположены в шахматном порядке.

40 4. Устройство по пп,1 — 3, о т л и ч а ю щ ее с я тем, что патрубки размещены тангенциально к поверхности конфузорной вставки, 5. Устройство по пп,1-4, о т л и ч а ю щ ее с я тем, что оно снабжено установленными

45 внутри корпуса между патрубками стержнями, 1762985
