Реферат

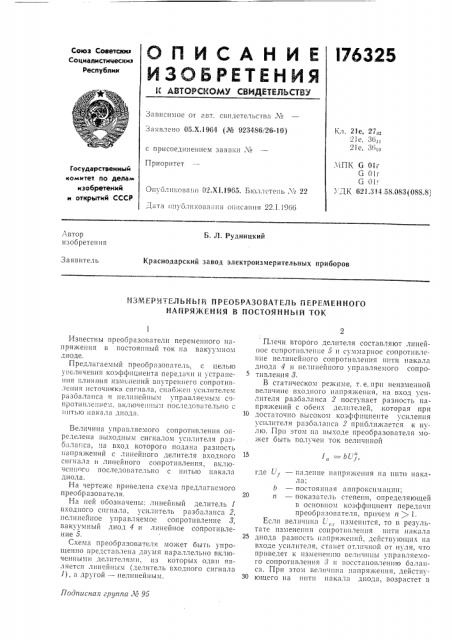

Союз Соеетскнл

Социалистическими

Республин

Зависимое от явт. свидетельства ¹

Заявлено 05.Х.1964 (№ 923486!26-10) Кл. 21е, 27!!

21е, 36!i

21е, 36!!! с присоединением заявки Л

Приоритет

1ПК 6 01G 0!г

G 01

ДК 621.314.58.083(088.81

Государственный комитет по делам изобретений и открытий СССР

Ог!уолtiêîâÿt.î 02.XI.1965. Бюллетень Х 22

Дата опубликова;пя описания 22.1.1966

Б. Л. Рудницкий

:автор изобретения

Заявитель

Краснодарский завод электроизмерительных приборов 4ЗМЕРМ1ЕЛЬНЬ1й ПРЕОБРАЗОBATЕЛЬ f1ÅÐÅÌÅÍÍÎÃÎ

НАПРЯЖЕНИЯ В ПОСТОЯ Н НЬ114 TOY, 1, bL

Ь

20 и

Подписная группа ЛВ 95

Известны преобразователи переменного напря>кения в постоянный ток на вакуумном диоде.

Предлагаемый преобразователь, с целью увсличеш!я коэффициента передачи и устранения влияния измс11ений внутреннего сопротивлеш!я 1!сточникя сигнала, снабжен усилителем разбаланса и нелинейным управляемым сопротивле ше,l, включепны;! последовательно с

ППТЬЮ iic1 K>I 12 ДИОДЯ.

Beличина управляемого сопротивления определена выходным сигналом усилителя разбялапса, 1 1а вход которого подана разность напряжений с линейнОГО делителя ВходнОГО сигнaëа и линейного сопротивления, включснпог0 последовательно с нитью накала диода.

На черте>ке приведена схема предлагаемого преобразователя.

На пей обозначены: сишейный делитель 1 входного сип1ала, усилитель разоаланса 2, нелинейное управляемое сопротивление >, вакуумный диод 4 и линейное сопротивление 5.

Схема преобразователя может быть упрощенно представлена двумя параллельно включенными делителями, из которых один является линейным (делитель входного сигнала

1), а другой — нелинейным.

Плечи второго делителя составляют линейное сопротивление 5 и суммарное сопротивление нелинейного сопротивления нити накала диода 4 и не,itltlelttlolo управляемого сопротивления >.

В статическом режиме, т. е. при непзме шой величине входного напряжения, на вход усилителя разбаланса 2 поступает разность напряжений с обеих делителей, которая при

1о достаточно высоком коэффициенте усиления усилителя разбалянся 2 приближается к нулю. Прп этом ня выходе преобразователя мо>кет быть полмчен ток величиной где U< — падение няпряжеш!я на нити накала; — постоянная аппроксимации; — показатель степени, определяющей в основном коэффициент передачи преобразователя, причем и ) 1.

Если величина L,„,. изменится, то в результате изменения сопротивления 1шти накала диода разность напряжений, действующих на входе усилителя, станет отличной от нуля, что приведет к изменению зелпчпн управляемого сопротивления > и восстановлению баланса. При этом величина напряжения, действуЗО ющего на нити накаля диода, возрастет в

176325

Предмет изобретения

Вх

Составитель Ю. Н. Евланов

Редактор Г. М. Печоров Техред T. П. Курилко Корректоры: Е. Д. Курдюмова и С. Н. Соколова

Заказ 3721/9 Тираж 1625 Формат бум. 60Х90 /а Объем 0,16 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 обльшей степени, чем на входе преобразователя.

Действительпо, поскольку ток накала 1 диода аппроксимируется выражением р А

1 =cU, где с — постоянная аппроксимации, а k (1, то в рассматриваемой схеме баевЂ

=с (U„.) u, где с — новая постоянная.

Благодаря этому может быть обеспечен

/ следующий выходной ток 1, преобразователя: 1, =А (U„.)" ", где А — постоянная.

Учитывая, что k (1, показатель степени в последнем выражении, определяющий коэффициент передачи предлагаемого устройства, оказывается значительно больше и, т. е.

rz/Й ) > n )) 1.

Отсутствие влияния сопротивления r, на точность преобразования очевидно из того, что входное сопротивление предлагаемого преобразователя не зависит от величины U,, Измерительный преобразователь переменного напряжения в постоянный ток на вакуумном диоде, отлича ошийся тем, что, с целью увеличения коэффициента передачи и устра10 нения влияния изменений внутреннего сопротивления источника сигнала, преобразователь снабжен усилителем разбаланса и нелинейным управляемым сопротивлением, включенным последовательно с нитью накала диода, причем величина управляемого сопротивления определена выходным сигналом усилителя разбаланса, на вход которого подана разность напряжений с линейного делителя входного сигнала и л|шейного сопротивления, включенного последовательно с нитью накала диода.
