Устройство для укупорки стеклянной тары металлическими крышками

Устройство для укупорки стеклянной тары металлическими крышками

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 67 В 3/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г

7, Й/Г l (21) 4881492/13 (22) 11.11.90 . (46) 23.09.92. Бюл. М 35 (75) Н.А. Потапов (56) Авторское свидетельство СССР

N 1320170, кл, В 67 В 3/14, 1986, (54) УСТРОЙСТВО ДЛЯ УКУПОРКИ СТЕКЛЯННОЙ ТАРЫ МЕТАЛЛИЧЕСКИМИ

КРЫШКАМИ (57) Изобретение может найти применение при домашнем консервировании продук„„. Ы„„1763355 А1 тов. Сущность изобретения заключается в том, что обжимающих крышку гибкий элемент представляет собой профилированную ленту 1 с выполненным на одном ее конце приливом .2 и резьбой 1 хвостовиком 3 на другом, а приспособление для затягивания образованной гибким элементом петли вокруг крышки представляет собой рукоятку 4 с выполненным в ее основании резьбовым отверстием 5 для крепления хвостовика 3. 1 з.п,ф-лы, 1 ил.

0

jQl

1763355

Устройство работает следующим образом, Составитель С,Чекалов

Техред М.Моргентал Корректор А.Долинич

Редактор

Заказ 3423 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к укупорочной технике, в частности к оборудованию для ручной укупорки стеклянной тары, например, при домашнем консервировании.

Цель изобретения — упрощение конструкции и повышение удобства эксплуатации.

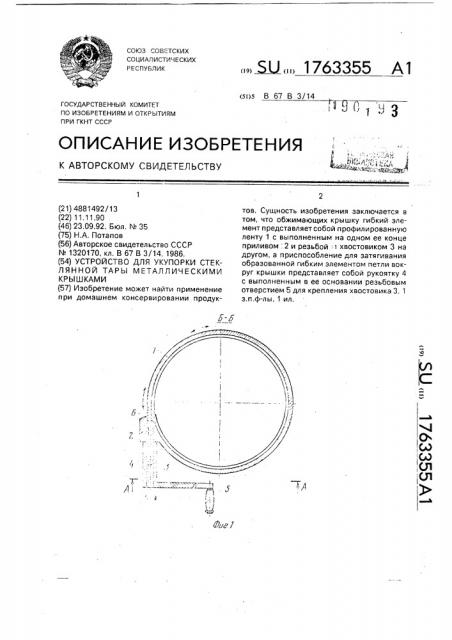

На фиг, 1 изображен общий вид устройства (вид сверху, разрез); на фиг. 2 — вид сбоку, разрез А — А на фиг. 1.

Устройство для укупорки стеклянной тары металлическими крышками содержит образующий петлю гибкий элемент и приспособление для его затягивания вокруг крышки. Гибкий элемент представляет собой профилированную ленту 1 с выполненным на одном ее конце приливом 2 и резьбовым хвостовиком 3 — на другом, Приспособление для затягивания представляет собой поворотную рукоятку 4 с выполненным в ее основании резьбовым отверстием

5 для крепления хвостовика 3. В приливе 2 выполнено отверстие для прохода хвостовика 3, а радиальное сечение ленты 1 с внутренней стороны имеет буртик и конусообразную рабочую поверхность.

На основании хвостовика 3 может быть нанесена шкала 6 периметра, На металлическую крышку, установленную на банку, помещают ленту 1 так, чтобы последняя обхватывала крышку и, придерживая одной рукой ленту 1 с приливом 2 на

5 крышке и вращая рукоятку 4 другой, обжимают лентой 1 края металлической крышки, крепя ее к банке. Затем ленту 1 освобождают вращением рукоятки 4 в обратную сторону.

10 Формула изобретения

1. Устройство для укупорки стеклянной тары металлическими крышками, содержащее образующий петлю гибкий элемент и приспособление для его затягивания вокруг

15 крышки, отличающееся тем,что,с целью упрощения конструкции и повышения удобства эксплуатации, гибкий элемент представляет собой профилированную ленту с выполненным на одном ее конце прили20 вом и резьбовым хвостовиком на другом, приспособление для затягивания представляет собой поворотную рукоятку с выполненным в ее основании резьбовым отверстием для крепления хвостовика, при

25 этом в приливе выполнено отверстие для прохода хвостовика, а радиальное сечение ленты с внутренней стороны имеет буртик и конусообразную рабочую поверхность.

2. Устройство по и 1, î rn и ч а ю щ е е30 с я тем, что на основании хвостовика нанесена шкала периметра.
