Озонатор

Озонатор

Иллюстрации

Показать все

Реферат



Использование; в устройствах для получения озона синтезом из кислорода или воздуха. Сущность изобретения: озонатор содержит высоковольтный источник напряжения , соединенный через ограничительное сопротивление с генератором озона и подключенный параллельно к искровому разряднику, напряжение пробоя которого не более пикового напряжения высоковольтного источника и не имеет напряжения зажигания барьерного разряда генератора 1 ил.

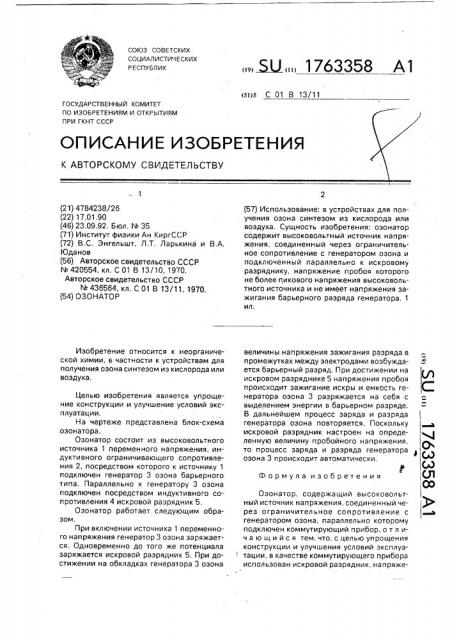

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 С 01 В 13/11

ГОСУДАРСТВЕННЫЙ КОМИТЕТ (21) 4784238/26 (22) 17.01,90 (46) 23.09.92, Бюл, ¹ 35 (71) Институт физики Ан КиргССР (72) В,С, Энгельшт, Л,Т. Ларькина и В,А.

Юда нов (56) Авторское свидетельство СССР

¹ 420554, кл, С 01 В 13/10, 1970.

Авторское свидетельство СССР

N 436564, кл. С 01 В 13/11, 19?О. (54) ОЗО НАТО Р

Изобретение относится к неорганической химии, в частности к устройствам для получения озона синтезом из кислорода или воздуха, Целью изобретения является упрощение конструкции и улучшение условий эксплуатации, На чертеже представлена блок-схема .озонатора, Озонатор состоит из высоковольтного источника 1 переменного напряжения, индуктивного ограничивающего сопротивления 2, посредством которого к источнику 1 подключен генератор 3 озона барьерного типа. Параллельно к генератору 3 озона подключен посредством индуктивного сопротивления 4 искровой разрядник 5, Озонатор работает следующим образом.

При включении источника 1 переменного напряжения генератор 3 озона заряжается, Одновременно до того же потенциала заряжается искровой разрядник 5. При достижении на обкладках генератора 3 озона

„„5UÄÄ 1763358 А1 (57) Использование; в устройствах для получения озона синтезом из кислорода или воздуха. Сущность изобретения: озонатор содержит высоковольтный источник напряжения, соединенный через ограничительное сопротивление с генератором озона и подключенный параллельно к искровому разряднику, напряжение пробоя которого не более пикового напряжения высоковольтного источника и не имеет напряжения зажигания барьерного разряда генератора. 1 ил. величины напряжения зажигания разряда в промежутках между электродами возбужда- Б ется барьерный разряд. При достижении на у искровом разряднике 5 напряжения пробоя происходит зажигание искры и емкость генератора озона 3 разряжается на себя с выделением энергии в барьерном разряде.

В дальнейшем процесс заряда и разряда генератора озона повторяется. Поскольку искровой разрядник настроен на определенную величину пробойного напряжения, то процесс заряда и разряда генератора озона 3 происходит автоматически.

Р

Формула изобретения м СО

Озонатор, содержащий высоковольтный источник напряжения, соединенный через ограничительное сопротивление с генератором озона, параллельно которому подключен коммутирующий прибор, о т л ич а ю шийся тем, что, с целью упрощения конструкции и улучшения условий эксплуа тации, в качестве коммутирующего прибора использован искровой разрядник, напряже1763358

Составитель б.Долотин

Техред М.Моргентал Корректор А.Долинич

Редактор

Заказ 3423 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 ние пробоя которого не более пикового напряжения высоковольтного источника и не

/ менее напряжения зажигания барьерного разряда генератора озона.
