Сырьевая смесь для получения цементного клинкера

Сырьевая смесь для получения цементного клинкера

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленности строительных материалов, а именно к составам цементных сырьевых смесей, и направлено на повышение морозостойкости цементного камня. Сущность изобретения: сырьевая смесь включает, мас.%: алюмосиликатный компонент - отходы обогащения золотосодержащих руд 15-18, бокситовый шлам 10 - 16, известняк остальное. Характеристика цемента: Кмрз 1 18. 2 табл.

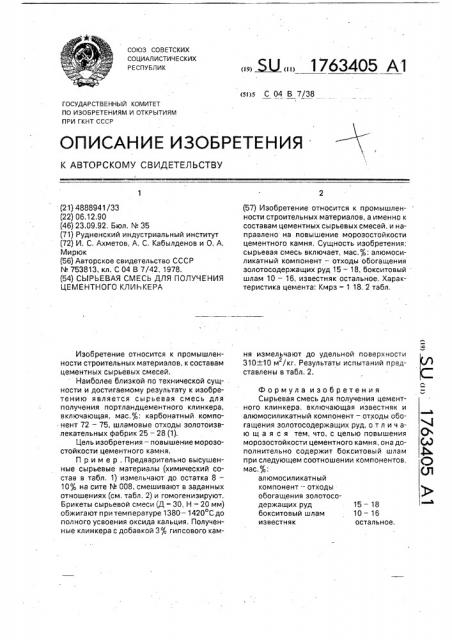

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (I! ) (si)s С 04 В 7/38

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4888941/33 (22) 06.12;90 (46) 23.09.92. Бюл. ¹ 35 (71) Рудненский индустриальный институт (72) И. С, Ахметов, А. С, Кабылденов и О. А, Мирюк (56) Авторское свидетельство СССР

¹ 753813, кл. С 04 В 7/42, 1978. (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПОЛУЧЕНИЯ

ЦЕМЕНТНОГО KflVlhKEPA

Изобретение относится к промышленности строительных материалов, к составам цементных сырьевых смесей.

Наиболее близкой по технической сущности и достигаемому результату к изобретению является сырьевая смесь для получения портландцементного клинкера, включающая, мас,%: карбонатный компонент 72 — 75, шламовые отходы золотоизвлекательных фабрик 25 — 28 (1).

Цель изобретения — повышение морозостойкости цементного камня, Пример . Предварительно высушенные сырьевые материалы (химический состав в табл. 1) измельчают до остатка 8—

10% на сите N 008, смешивают в заданных отношениях (см, табл. 2) и гомогенизируют.

Брикеты сырьевой смеси (Д = 30, Н = 20 мм) обжигают при температуре 1380 — 1420 С до полного усвоения оксида кальция, Полученные клинкера с добавкой 3% гипсового кам(57) Изобретение относится к промышленности строительных материалов, а именно к составам цементных сырьевых смесей, и направлено на повышение морозостойкости цементного камня, Сущность изобретения, сырьевая смесь включает, мас.%: алюмосиликатный компонент — отходы обогащения золотосодержащих руд 15 — 18, бокситовый шлам 10 — 16, известняк остальное. Характеристика цемента: Кмрз = 1 18, 2 табл. ня измельчают до удельной поверхности

310 10 м /кг, Результаты испытаний представлены в табл, 2.

Формула изобретения

Сырьевая смесь для получения цементного клинкера, включающая известняк и алюмосиликатный компонент — отходы обогащения золотосодержащих руд, о т л и ч аю щ а я с я тем, что, с целью повышения морозостойкости цементного камня, она дополнительно содержит бокситовый шлам при следующем соотношении компонентов, мас,%: алюмосиликатный компонент — отходы обогащения золотосодержащих руд бокситовый шлам известняк

1763405

О М

° °! О О

М 0

О О

1 О О

N cD

Ю О (е4 М

01 (Ч

О е а л

О О

X >X

X X.

Э

БГ (0

30 )Е а о э

IO о о

О з о

СС Iо о х r

3- О о е

l 1 ! ° 1

О)

nw сч

1 C a a OO Ч:3

° I e laa ° а с а

С 1 --0..С Nt Юи

1 " 1 ! Т вЂ” 3

1 ° 1

1 1 ф

1 ° 1 3)е сч-(лв ао о )ОО аа О«

a 1 a ° ° л а а

3 1» 3 ОО ОО ОО

Т t 1

1 1

I 1 О М

i o

«

1 С 1 е °

1 ф, 1 I О О

l ! М

333 1 М ()е

I Ю 1 О О (41 а с

I 1 О О I

1 1

I 031 N О

i o (с\ 0

1 с(1 е

1 ЕЧ 1 1 1 О О

I I

В 1

I 1

I 1

Ul I О N

1 О е °

I л)1

° а

1 лее 1 3 1 О О д Р . 1

L3 1 1

t0 1 1 МЧ. 3 CD е- N«

Е 1 Ф,l О CD е.О0е. -0.1 с i

° I (tI OO OOOO

0l I

Π) — 13 (1

t0 1

X 1 С (Чф ОО aAN а 1 (4) n a м cxc(ч

Э 1 е 1 л °, . а

I» I 00 1 O O c (Ч «(Ч

30 I

Г

X 1 е(Ч «О О«

З 1 С О счм (ч-С.

Й I L41 ° с ° ллл

Э 1 g 1 ОО ОО CV«

М 1 1 а )1

З 1 1

О 1 I

I 1 N (D « (D N O

m1Î i ОО N00 фСП

30 1 00 3 °, с л а а °

1 g 1 е — (Ч ОО (Чм

О 1 1 о о

1 1 (DN ОО

)Е I )фЛФе»(ЧМ

X 1 О I " " " ММ

1 е 1 О -Ф ((3ф

О 1 O 1 NN ММ «Ф 0

Э 3 1

У 1 I

X 1 1 е)(I 3(3 1 ОЧ) ел

I С 1 е — (Ч е-0 О О

Х 3 (41 Ми) а л е-М

I Э 1 ° a ON

1 Iac 1 OО СЧ(Ч.(/\Л вЂ” 1

I 1

I (се 1 е О

О 1 Nta ЮМ 1 О

<ц 1 (4 С ta )с ° с ,.4 3 a a л а

1 4ее 1 O (D Ni(3 е» °

1 1

3 3

1 1 е — О О О аа а (Ча

)о i Оi(Ч

I ° е4 1 ° 0 3 (Ч CO «(t3 i О. — (Ч (3 0

I 1

)» 1

1 I

1 C 1

1 30 1

I X I X Е а) 3- е

I Э 1 О

Э

1 е 1 L Й

1 Е 1 03 Cct >Х

1 1 X X 2i

>X 1 I . Ш о 3 e o

1 t0 1 X t0 3Э) ОсС

)ОÎ О .a! аа м л 3 е о о

I (-3 I У C ((3

1

1

3

1

1

1

1

1

1

1

1

I

1

1

1 (Ч

1 3.(3

1 1

1 1

1 N

О

1 М

1 е °

1 О

1 е

1 а

1 1

I (Ч

1 ф

1 °

1 М

1 о

X

Э

1 (О

О

1- .(3

Э (0 и

3 с

I 84

О

i о()

1 Э (0 р,а

1 Э Э с

L3 V

1 X X

1 Е Е

X о о

1 11

3 ((3 (О

1763405

Таблица 2, Характеристика сырьевых смесей и цементов

Составитель Г.Ракчеева

Техред М,Моргентал Корректор С.Юско

Редактор А.3 робок

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 7 /. 7

Заказ 3426 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5
