Композиция для получения литьевых уретановых эластомеров
Патент 1763446
Авторы
Классы МПК
Композиция для получения литьевых уретановых эластомеров
Иллюстрации
Реферат
Изобретение относится к литьевым композиционным материалам (КМ) на основе форполимера с концевыми изоцианатными группами и может быть использовано в качестве конструкционного материала в различных областях промышленности, Изобретение позволяет повысить устойчивость к многократным деформациям сжатия (до 5°С) и улучшить эластические свойства эластомеров (напряжение при 100%-ном удлинении до 3,2 МПа при остаточном удлинении , равном 0) за счет дополнительного содержания в составе КМ на основе форполимера с содержанием свободных NCO- групп 5,3-6,4 мас.% и 4,41-метилен-бис (ортохлоранилина), 0,26-1,03 мас.ч. М-метилдиэтаноламина и 1,36-2,28 мас.ч. диэтаноламина в расчете на 100 мас.ч. форполимера. 1 табл. Ё

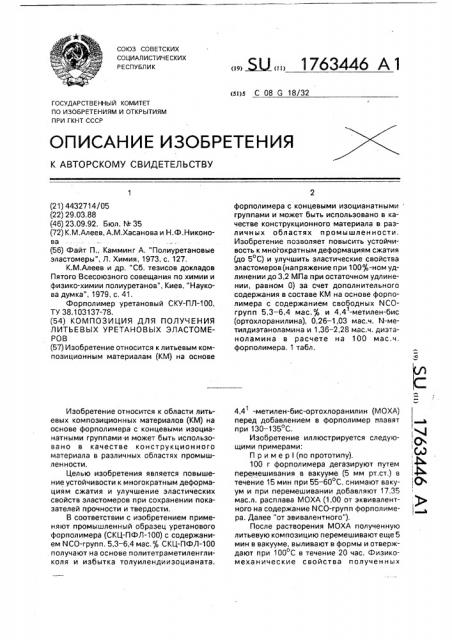

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (я)5 С 08 G 18/32
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
i 4 ,ол (л) ф
i (21) 4432714/05 (22) 29.03.88 (46) 23,09.92. Бюл. Nã 35 (72) К.М,Алеев, А.M.Õàñàíîâà и Н.Ф.Никонова (56) Файт П., Камминг А. "Полиуретановые эластомеры", Л. Химия, 1973, с. 127, К.М.Алеев и др. "Сб. тезисов докладов
Пятого Всесоюзного совещания по химии и физико-химии полиуретанов", Киев, "Наукова думка", 1979, с. 41.
Форполимер уретановый СКУ-ПЛ-100, ТУ 38.103137-78. (54) КОМПОЗИЦИЯ ДЛЯ ПОЛУЧЕНИЯ
ЛИТЬЕВЫХ УРЕТАНОВЫХ ЭЛАСТОМЕР0В (57) Изобретение относится к литьевым композиционным материалам (КМ) на основе
Изобретение относится к области литьевых композиционных материалов (КМ) на основе форполимера с концевыми изоцианатными группами и может быть использовано в качестве конструкционного материала в различных областях промышлен ности.
Целью изобретения является повышение устойчивости к многократным деформациям сжатия и улучшение эластических свойств эластомеров при сохранении показателей прочности и твердости.
В соответствии с изобретением применяют промышленный образец уретанового форполимера (СКЦ-ПФЛ-100) с содержанием NCO-групп. 5,3 — 6,4 мас,70 СКЦ-ПФЛ-100 получают на основе политетраметиленгликоля и избытка толуилендиизоцианата.
- Ы 1763446 А 1 форполимера с концевыми изоцианатными группами и может быть использовано в качестве конструкционного материала в различных областях промышленности, Изобретение позволяет повысить устойчивость к многократным деформациям сжатия (до 5 С) и улучшить эластические свойства эластомеров(напряжение при 1007ь-ном удлинении до 3,2 МПа при остаточном удлинении, равном О) за счет дополнительного содержания в составе КМ на основе форполимера с содержанием свободных NC0rpynn 5,3 — 6,4 мас."-,,ь и 4,4 -метилен-бис
1 (ортохлоранилина), 0,26 — 1,03 мас.ч. N-метилдиэтаноламина и 1,36 — 2,28 мас.ч. диэтаноламина в расчете на 100 мас.ч. форполимера. 1 табл, 4,4 -метилен-бис-ортохлоранилин (МОХА)
1 перед добавлением в форполимер плавят при 130 — 135 С, Изобретение иллюстрируется следующими примерами;
Пример! (по прототипу).
100 г форполимера дегазируют путем перемешивания в вакууме (5 мм рт,ст,) в течение 15 мин при 55 — 60 С, снимают вакуум и при перемешивании добавляют 17,35 мас.л. расплава МОХА (1,00 от эквивалентного на содержание NCO-групп форполимера. Далее "от эвивалентного").
После растворения МОХА полученную литьевую композицию перемешивают еще 5 мин в вакууме, выливают в формы и отверждают при 100 С в течение 20 час. Физикомеханические свойства полученных
1763446 эластомеров определяют после 2-х недельной выдержки в обычных условиях.
Пример II (по прототипу), По методике примера I получают композицию и эластомер из 100 мас. форполи- 5 мера и 13,85 мас.ч. МОХА (0.80 от эквивалентного).
Пример III (по прототипу).
По методике примера I получают композицию и эластомер из 100 мас.ч. форполи- 10 мера и 13,85 мас.ч. МОХА (0,80 от эквивалентного).
I=I р и м е р 1 (контрольный).
По методике примера 1 получают КМ из
100 мас.ч, форполимера и 12,1 мас.ч. МОХА (0,70 от эквивалентного). К КЫ добавляют
1,36 мас,ч., диэтаноламина (ДЭА, 0,30 от эквивалентного), перемешивают в вакууме в течение 5 минут и выливают в формы, Отверждение композиции и испытание эластоме- 20 ра проводят, как в примере 1.
Пример 2 (контрольный).
По методике примера 1 получают композицию и эластомер из 100 г форполимера, 11,60 мас.ч. МОХА и 1,30 мас.ч, ДЭА (0,67 и 25
0,28 от эквивалентного соответственно), Пример 3 (контрольный).
По методике примера 1 получают композицию и эластомер из 100 г формполимера, 8,65 МОХА и 2,28 мас,ч. ДЭА (0,50 и 0,50 эквивалентного соответственно).
Пример 4 (контрольный).
По методике примера 1 получают композицию и эластомер из 100 r форполимера, 8,59 мас,ч, МОХА и 2,28 мас.ч. ДЭА (0,495 и 35
0,495 от эквивалентного соответственно).
П р и M е р 5 (контрольный).
По методике примера 1 получают композицию и эластомер из 100 r форполимера, 8,66 мас.ч, МОХА и 2,28 мас,ч, ДЭА (0,50 и 40
0,50 от эквивалентного соответственно), Пример 6 (контрольный).
По методике примера 1 получают композицию и эластомер из 100 r форполимера, 5,20 мас.ч. МОХА и 3,20 мас.ч. ДЭА (0,30 и
0,70 от эквивалентного соответственно).
Пример 7 (контрольный).
По методике примера 1 получают композицию и эластомер из 100 г форполимера,5,20 мас.ч. МОХА и 3,20 мас,ч. ДЭА (0,30 и
0,70 от эквивалентного соответственно).
П ример8, По методике примера 1 получают композицию и эластомер иэ 100 r форполимера, 6,92 мас.ч, МОХА, 2,28 мас.ч. ДЭА и 0,52 мас.ч. N-метилдиэтаноламина (МДЭА) (0,40, Формула изобретения
Композиция для получения литьевых уретановых эластомеров, включающая форполимер с содержанием 5 3 — 6,4 мас. концевых изоцианатных групп на основе политетраметиленгликоля и толуилендиизоцианата и 4.4 -метилен-бис-(ортохлорани1 лин), отличающаяся тем, что. с целью повышения устойчивости к многократным деформациям сжатия и улучшения эластических свойств эластомера при сохранении показателей прочности и твердости, она дополнительно содержит диэтаноламин в сочетании с N-метилдиэтаноламином при следующем соотношении компонентов композиции, мас.ч.:
Форполимер с содержанием
5,3-6,4 мас. концевых иэоцианатных групп 100,00
4,4 -метил ен-бис(ортохлоранилин) диэтанола мин
N-метилдиэтаноламин
5,21 — 8,65
1,36 — 2,28
0,26 — 1,03
0,50 и 0,10 от эквивалентного соответственно).
Пример9.
По методике примера 1 получают композицию и эластомер из 100 г форполимера, 5,21 мас.ч. МОХА, 2,28 мас.ч. ДЭА и 1,03 мас.ч. МДЭА (0,30, 0,50 и 0,20 от эквивалентного соответственно).
Пример10.
По методике примера 1 получают композицию и эластомер из 100 мас.ч. форполимера, 865 мас.ч, МОХА, 1,82 ДЭА и 0,52
МДЭА (0,50, 0,40 и 0,10 от эквивалентного соответственно).
П ример11.
По методике примера 1 получают композицию и эластомер из 100 мас,ч, форполимера 8,65, мас.ч. МОХА, 1,36 мас.ч. ДЭА и
1,03 мас,ч. МДЭА (0,50, 0,30 и 0,20 от эквивалентного соответственно).
П ример12, По методике примера 1 получают эластомер из 100 мас,ч. форполимера, 7,80 мас.ч. МОХА, 2,28 мас,ч. ДЭА и 0,26 мас,ч, МДЗЭА (0,45, 0,50 и 0,05 от эквивалентного), Жизнеспособность данной композиции очень мала, ввиду чего сформовать образцы из эластомеров для определения свойств практически не удается.
Свойства полученных эластомеров (в эквивалентах) представлены в таблице.
1763446
1 (I 0;
I X
1:Г
1 m
) а о е
I Э
1 с (С
1 X
1 (С 11 lg fU
1 Z 36 (- v
1 Ю
1 а х о
1 L о
I Z
1
«
I 1 0;
I о э =т сс ш
I СС(Z o o а
vms !
1 1 ! I
>z о
z (-o 1
Э о
1 e OO I о а(1 I
1
« I лс> 1
I- — I о z
omz ! O. I g 1 о о oo о ао
I и л ми м м м сЧ
I
1 !
1
I !
1
I
1
I
I
1
1 (I
I 1
1 т о
Ш I IЯ 1 m э v
z(o
О 1
1- 1
v ш s с о
< 1 О
Ш I 1Ш I О (о
>Х I
О 1
m 1 а
О Э (Ф ! I—Э
С S
)> Z
tu Z oe о
Z C
Э
O Э о м
Z л « ссэ
Э C«S
I- WХ (1
I !
I
I
1 сС 1
Q. I
I
Э
Е о
1о с с>) 1- СЧ
v ° о сса
et eIх
m о
Z с(( (Э а
О>
X . с о (:
I о
1 о (М»
1 СС а
I C
1 Я S
Z Z
1 Ш э с т
« с к
Ц:
:>> у
1
I I т о а с
1-, о
>S о
v л
1v ш ос
Z Л!: т (I
1 1
I I
1- ° I С>) I о m I
I 1
Ш С>(I 1 о (— 1
1- "1 1
m I
Э о. 1 1
ZЭ1С I
oz(a 1
E X 1 I
ZC;f I
ОО(I
L (I
I- (( о I
I
1 I
1 m т
I X с о
1
«
1 л
I Q
1
С(I
1 Q ш
I о
O O O O LA сЧ МО
««««« ! ООООО
m (v о
I
I (! z а I а Э (= z
° > »>
ЭЭЭ
a. a. а
О(ВОСОЛ ОП
Г((m m ««« ° «
«
0- С(O- 3 М СЧ СЧ СЧ О О О О О О СЧ
10 0 -Ф сч О ф 0 . -т- ->- и> =(N N O
4 4 -« - -4 сч сч сч - « — «- «» а- «- сч
СО СО СЧ «- О О О О О О О О О О
Л Lh О О СЧ D Л О О О Л (F> — СЧ
10 ф г- О О и> чС\ а — ф (F>ММ « СЧ СЧ
ММММММ< >МСЧ СЧ МММММ
О а С(С 1 СЧ О СО О ф СО О ф О В (F> m (F> (F> (F> OO Л СО О О Л О Л Л Л
N «-O
««eeOO — e О О сЧ вЂ” М
««««««««««««
О> О > М М М М М М М М М М а СЧ СЧ О аф W D — СО М Л-С
««««««« «««««« ф iо М-б Q СЧ - СЧ 0 Fl O СО СЧ O с ммм ммммсч сч с сч мм1(1
1 I 1 I 1 l I 1 I
O OO O (F> O O O O O O O O м сч и -1. m л л ю и =(м ю
««««««««««««
I I I ОООО ООООООО О
О О О О Л D (F> О О О D О О О Щ
О С(сО л 0 Ю-б и м м=. м ш л-Ф.
° «««««« «««««««
1 — ОООООООООООООО и н н
Н HHr СЧ М- N0Ëô(F>O СЧ (I
1
I
1
I
I
1
I
I
1
I
I
1
1
I
I
I
1
I I
I (1
I
I
I
1
1 !
I
1
I
1
I !
1
I
1
I
l
I
I
I
1
I
1
I (I
I
1
1 (1
I
I
1 (I
1
