Устройство для ручного переноса петель бытовой вязальной машины

Устройство для ручного переноса петель бытовой вязальной машины

Иллюстрации

Показать все

Реферат



Сущность изобретения: устройство содержит корпус 1 с закрепленным в нем пальцем 4, на котором с возможностью поворота установлены деккеры 8. В отверстии корпуса 1, ось которого параллельна оси пальца 4, устанавливается ось-фиксатор 5, расположенная между деккерами 8 в рабочема и нерабочем положениях. 3 ил.

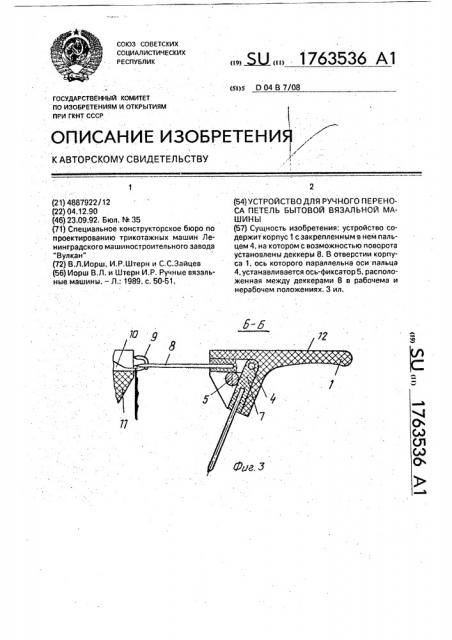

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 D 04 В 7/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4887922/12 (22) 04.12,90 (46) 23.09.92. Бюл. f+ 35 (71) Специальное конструкторское бюро по проектированию трикотажных машин Ленинградского машиностроительного завода

"Вулкан" (72) В,Л.Иорш, И.P.Ujòåðí и С.С.Зайцев (56) Иорш В.Л. и Штерн И.P. Ручные вязальные машины, — Л.: 1989. с. 50-51.

„„5U„„1763536 А1

2 (54) УСТРОЙСТВО ДЛЯ РУЧНОГО ПЕРЕНОСА ПЕТЕЛЬ БЫТОВОЙ ВЯЗАЛЬНОЙ МАШИНЫ (57) Сущность изобретения: устройство содержит корпус 1 с закрепленным в нем пальцем 4, на котором с возможностью поворота уСтановлены деккеры 8. В отверстии корпуса 1, ось которого параллельна оси пальца

4, устанавливается ось-фиксатор 5, расположенная между деккерами 8 в рабочема и нерабочем положениях. 3 ил.

1763536 л °

15

20 игл

30 ао

I л л

Изобретение относится к трикотажному машиностроению и предназначено для использования на бытовых вязальных машинах, применяемых для вязания трикотажных изделий в домашних условиях, Целью изобретения является повышение удобства обслуживания машины.

На фиг. 1 представлено устройство, общий вид; на фиг. 2 — вид по стрелке А фиг. 1; на фиг. 3 — сечение по Б-Б на фиг. 2.

Устройство для ручного переноса петель содержит корпус 1, в котором имеются пазы 2. разделенные перемычками 3; В сквозных отверстиях, выполненных в корпусе, установлены палец 4 и ось-фиксатор 5, оснащенная ручкой р. Ось-фиксатор 5 параллельна оси пальца 4. На пальце 4 при помощи держателей 7 установлены деккеры

8, на конце каждого из которых имеется паз, . одеваемый при переносе петель на крючок . 9 (фиг. 3) иглы 10. устайо®ленной в игольнице 11 машины. Деккеры 8 могут поворачиваться на пальце 4, занимая вклаченное (РАБОЧЕЕ) и выключенное (НЕРАБОЧЕЕ) положения. Во включенном полоЖении деккеры располагаются параллельнр плоскости 12 корпуса 1. Фиксация включенного (РАБОЧЕГО) и выключенного (НЕРАБОЧЕГО) положения деккеров производится при помощи оси-фиксатора 5. на однрм конце которой имеется ручка 6. служащая для перемещения фиксатора. а на другом выпрлиена большая фаска 13. 8 рабочем положении ось-фиксатор располагается между деккерами, занийающимй включенное и выключенное положения, Корпус имеет торцевые поверхности 14,15.

Устройство работает следующим образом.

Вынимают из отверстия корпуса осьфиксатор 5, воздействуя на ее ручку 6. Переводят все деккеры в вылклфченное положение, прижимая их к поверхности, на.,:пример, стола и поворачивая относительно пальца 4. Устанавливают устройство вертикально плоскостью 14 на поверхности стола и осуществляют программирование, поворачивая е соответствии с раппортом провяэываемого рисунка определенные деккеры

8 из выключенного(НЕРАБОЧЕГО) во включенное (РАБОЧЕЕ) положение. После этого вводят ось-фиксатор 5 в отверстие корпуса, фиксируя деккеры 8 во включенной и выключенном положениях. и начинают перенос петель. Одевают пазы деккеров, занимающих включенное (РАБОЧЕЕ) положение, на крючки соответствующих игл и перемещают устройство, выдвигая иглы из пазов игольницы, вследствие чего петли переходят на стержни игл. Затем.при помощи устройства перемещают иглы в обратную сторону вглубь игольнйцы. При этом петли. закрывая язычки игл, переходят на деккеры, Затем деккеры с находящимися на них петлами снимают с игл, одевают на соседние иглы и при помощи устройства выдвигают иглы вперед, вследствие чего петли с деккеров переходят на крючки соответствующих

Использование предлагаемой конструкции позволяет значительно повысить удобство обслуживания машины за счет более быстрого и удобного переноса петель при вязании ажурного рисунчатого трикотажа, Формула изобретения

Устройство для ручного переноса петель бытовой вязальной машины, содержащее установленные в пазах корпуса деккеры, о т л и ч à ю щ е е с я тем. что. с целью повышения удобства обслуживания. оно дополнительно имеет закрепленный в корпусе в зоне пазов деккеров палец для установки последних и установленную параллельно пальцу с возможностью продольного перемещения ось для фиксации деккеров в рабочем и нерабочем положениях, при этом каждый из деккеров установлен на пальце с возможностью поворота.
