Речное береговое водозаборное сооружение

Речное береговое водозаборное сооружение

Иллюстрации

Показать все

Реферат



Использование: в гидротехнике для безнапорного забора воды из с помощью механической откачки или самотеком. Сущность изобретения: для повышения эффективности работы сооружения в водоприемнике возведена береговая опорная стена 2, а наносонаправляющая преграда 1 выполнена незатопленной, установлена с низовой стороны водоприемника и примыкает к плоскости береговой стены под углом 135-150°, 3 з. п. ф-лы, 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1763563 А1 (я)5 Е 02 В 9/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ пО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

d -)i у

fT б

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4820637/15 (22) 23,02,90 (46) 23,09.92. Бюл. ¹.35 (71) Грузинский государственный проектноизыскательский институт "Грузгипроводхоз" (72) Г.А. Гачечиладзе (56) Авторское свидетельство СССР

¹ 1384654, кл. Е 02 В 9/04, 1986. (54) РЕЧНОЕ БЕРЕГОВОЕ ВОДОЗАБОРНОЕ СООРУЖЕНИЕ (57) Использование: в гидротехнике для безнапорного забора воды из -.ек с псмощью механической откачки или самотеком.

Сущность изобретения: для повыи;ения эффективности работы сооружения в водоприемнике возведена береговая опорная стена 2, а наносонаправляющая преграда 1 выполнена незатопленной, установлена с низовой стороны водоприемника и примыкает к плоскости береговой стены под углом 135 — 1500, 3 з. и. ф-лы, 5 ил.

©

Ы (Л

1763563

20

50

Изобретение относится к гидротехническим сооружениям, применяемым для безнапорного забора воды из рек с помощью механической откачки или самотеком.

Цель изобретения — повышение эффективности работы путем предотвращения попадания донных наносов в водоприемник.

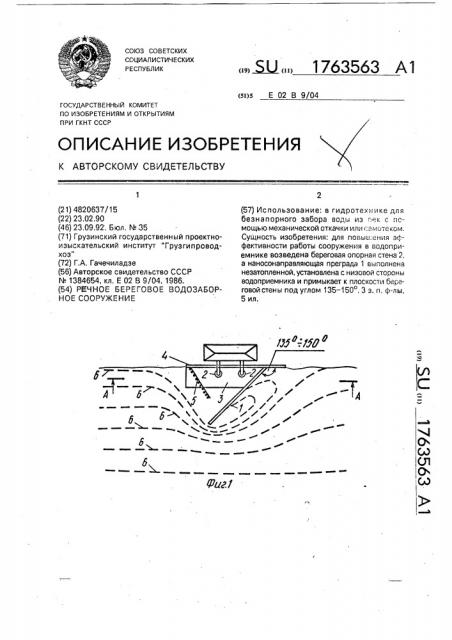

На фиг, 1 показан общий вид водозаборного сооружения, план; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — 5 — варианты выполнения наносонаправляющей преграды: кривая, ломаная, Г-образная.

Водозаборное сооружение включает водоп риемник, образованный установленной в береговой полосе реки с низовой стороны водоприемника наносонаправляющей вертикальной преградой 1, выполненной незатопленной и возведенной береговой опорной стеной 2, к плоскости которой под углом

135 — 150 примыкает наносонаправляющая вертикальная преграда. В области водоприемника устроено заглубление дна и его бетонирование 3. Водоприемник огорожен решеткой 4 для задержки и отвода плавающих тел. Вода из водоприемника отводится самотеком или с помощью всасывающего устройства, представляющего собой установленный на берегу насос с опущенными в водоп рием ник всасывающими трубами 5.

Наносонаправляющая вертикальная преграда 1 в плане может иметь также очертание кривой и ломаной линии до Г-образной формы. При этом угол между берегами и прямой, соединяющей начало и конец наносонаправляющей преграды фигурной конфигурации, также составляет 135 — 1500.

Речное береговое водоприемное сооружение работает следующим образом.

Донные слои 6 потока при наличии наносонаправляющей вертикальной преграды

1 в отличие от поверхностных слоев создают контур обтекания, который при других идентичных условиях тем дальше обходит преграду, чем больше длина последней. За контур обтекания обычно принимается траектория движения самого близкого к берегу донного слоя, которая вместе с преградой ограничивает область, внутрь которой дойные слои не могут проникнуть. Ширина части русла, перекрываемой- преградой 1, определяется для расчетных условий реки, Расход воды, транспортируемый рекой по указанной ширине русла, должен быть в 3 — 4 раза больше забираемого из реки расхода. Определение оптимальной величины этой ширины возможно лишь на основе лабораторных исследований. При правильном расчете элементов сооружения донные слои потока не могут проникнуть в водоприемник и поэтому заглубленное дно 3 водоприемника не должно быть занесено наносами, Вода из водоприемника отводится по всасывающим трубам 5.

Приведенное описание принципа работы предложенного сооружения выполнено для плоской стенки (в плане — прямая) и для случая забора воды с помощью мехоткачки, Использование других вариантов наносонаправляющей стенки, как и изменение способа забора воды, по существу не влияет на принцип работы устройства и поэтому отдельно не рассматриваются.

Формула изобретения

1. Речное береговое водозаборное сооружение, включающее водоприемник и наносонаправляющую вертикальную преграду, установленную под углом к берегу, отл и ча ю щееся тем, что, с целью повышения эффективности работы путем предотвращения попадания донных наносов в водоприемник, в водоприемнике возведена береговая опорная стена, а наносонаправляющая вертикальная преграда выполнена незатопленной, установлена с низовой стороны водоприемника и примыкает к плоскости береговой опорной стены под углом 135 — 150 .

2. Сооружение по и. 1, о т л и ч а ю щ ее с я тем, что наносонаправляющая вертикальная преграда выполнена в плане B виде кривой, обращенной вогнутой частью навстречу потоку.

3, Сооружение поп.1, отл ича ю щее с я тем, что наносонаправляющая преграда выполнена в плане в виде ломаной линии.

4, Сооружение по пп, 2 и 3, о т л и ч а ющ е е с я тем, что угол между береговой опорной стеной и прямой, соединяющей начало и конец наносонаправляющей преграды кривой или ломаной конфигурации, составляет 135 — 1500.

1763563
