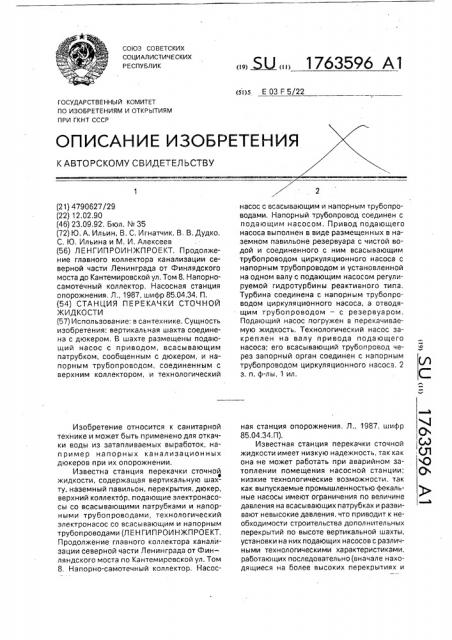

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 03 F 5/22

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ

К АВТОРСКОМУ СВИДЕТ (21) 4790627/29 (22) 12.02.90 (46) 23.09.92; Бюл. N 35 (72) Ю, А. Ильин, В. С, Игнатчик, В. В, Дудко, С. l0, Ильина и М, И. Алексеев (56) ЛЕНГИПРОИНЖПРОЕКТ. Продолжение главного коллектора канализации северной части Ленинграда от Финлядского моста до Кантемировской ул. Том 8, Напорносамотечный коллектор, Насосная станция опорожнения, Л., 1987, шифр 85,04.34, П. (54) СТАН ЦИЯ П Е P E КАЧ КИ СТО Ч Н ОЙ

ЖИДКОСТИ (57) Использование: в сантехнике. Сущность изобретения: вертикальная шахта соединена с дюкером, В шахте размещены подающий насос с приводом, всасывающим патрубком, сообщенным с дюкером, и напорным трубопроводом, соединенным с верхним коллектором, и технологический

Изобретение относится к санитарной технике и может быть применено для откачки воды из затапливаемых выработок, например напорных канализационных дюкеров при их опорожнении.

Известна станция перекачки сточной жидкости, содержащая вертикальную шахту, наземный павильон, перекрытия, дюкер, верхний коллектор, подающие электронасосы со всасывающими патрубками и напорными трубопроводами, технологический электронасос со всасывающим и напорным трубопроводами (Л ЕН ГИП РОИНЖПРОЕКТ.

Продолжение главного коллектора канализации северной части Ленинграда от Финляндского моста по Кантемировской ул. Том

8. Напорно-самотечный коллектор, Насос„„5U„„1763596 А1 насос с всасывающим и напорным трубопроводами. Напорный трубопровод соединен с подающим насосом, Привод подающего насоса выполнен в виде размещенных в наземном павильоне резервуара с чистой водой и соединенного с ним всасывающим трубопроводом циркуляционного насоса с напорным трубопроводом и установленной на одном валу с подающим насосом регулируемой гидротурбины реактивного типа.

Турбина соединена с напорным трубопроводом циркуляционного насоса, а отводящим трубопроводом — с резервуаром.

Подающий насос погружен в перекачиваемую жидкость. Технологический насос закреплен на валу привода подающего насоса; его всасывающий трубопровод через запорный орган соединен с напорным трубопроводом циркуляционного насоса. 2 з, и. ф-лы, 1 ил, -й ная станция опорожнения, Л., 1987, шифр

85.04,34, П).

Известная станция перекачки сточной жидкости имеет низкую надежность, так как;(Л она не может работать при аварийном затоплении помещения насосной станции; 0с, низкие технологические возможности, так как выпускаемые промышленностью фекальные насосы имеют ограничения по величине давления на всасывающих патрубках и развивают невысокие давления, что приводит к необходимости строительства дополнительных перекрытий по высоте вертикальной шахты, установки на них подающих насосов с различными технологическими характеристиками, работающих последовательно (вначале находящиеся на более высоких перекрытиях и

1763596 затем, по мере снижения уровня перекачиваемой воды, на более низких); высокие эксплуатационные затраты, поскольку в машинном зале станции — вертикальной шахте необходимо поддержание тепловлажностного режима.

Целью изобретения является повышение надежности, расширение технологических возможностей станции и снижение эксплуатационных затрат.

Цель достигается тем, что привод подающего насоса выполнен в виде размещенных в наземном павильоне резервуара с чистой водой и соединенного с ним посредством всасывающего трубопровода циркуляционного насоса с напорным трубопроводом и установленной на одном валу с подающим насосом регулируемой гидротурбины реактивного типа, соединенной с напорным трубопроводом циркуляционного насоса, а отводящим трубопроводом — с резервуаром, При этом подающий насос погру>кен в перекачиваемую жидкость, а технологический насос закреплен на валу привода подающего насоса. Кроме того, всасывающий трубопровод технологического насоса через"зайорный орган соединен с напорным трубопроводом циркуляционного насоса.

Йа чертеже показана предлагаемая станций перекачки сточной жидкости, разрез.

Станция перекачки сточной жидкости включает в себя вертикальную шахту 1, соединенную с дюкером 2, над которой сооружен наземный павильон 3. В нижней части вертйкальной шахты 1 размещена регулируемая гидротурбина 4 реактивного типа с отводящим трубопроводом 5. На валу регулируемой гидротурбины 4 размещены подающий насос 6 со всасывающим патрубком 7 и напорным трубопроводом 8, технологический насос 9 со всасывающим трубопроводом 10 и напорным трубопроводом 11, Напорный трубопровод 8 соединен с верхним коллектором 12, а технологический насос 9 — с подающим насосом 6 посредством напорного трубопровода 11. В наземном павильоне 3 размещены резервуар чистой воды 13 и циркуляционный насос 14 со всасывающим трубопроводом 15 и напорным трубопроводом 16. Всасывающий трубопровод 15 соединен с резервуаром чистой воды 13. Регулируемая гидротурбина 4 соединена с циркуляционным насосом 14 посредством напорного трубопровода 16. На всасывающем трубопроводе 10 технологического насоса 9 установлен зэпорный орган 17, Станция перекачки сточной жидкости работает следующим образом, 5

Перед началом откачки уровень воды в вертикальной шахте 1 достигает максимального значения и регулируемая гидротурбина 4 с подающим насосом 6 и технологическим насосом 9 находятся в затопленном состоянии. Для опорожнения дюкера 2 включается в работу циркуляционный насос 14, и вода из резервуара чистой воды 13 по всасывающему трубопроводу 15 и напорному трубопроводу 16 поступает на регулируемую гидротурбину 4 и по ее отводящему трубопроводу 5 возвращается в резервуар чистой воды 13. Одновременно она подводится во всасывающий трубопровод

10 технологического насоса 9, снижая давление до минимума на запорном органе 17.

При этом включаются в работу подающий насос 6 и технологический насос 9, Сточная вода из дюкера 2 по всасывающему патрубку 7 и напорному трубопроводу 8 поступает в верхний коллектор 12, а технологическая по всасывающему трубопроводу 10 и напорномутрубопроводу11 поддавлением, повышенным до необходимого технологическим насосом 9, — на смазку и уплотнение подшипников подающего насоса 6. По мере понижения уровня воды в дюкере 2 снижается производительность подающего насоса 6, поскольку перекачка воды осуществляется с более низких отметок. При этом мощность, потребляемая насосом 6, не снижается, так как развиваемая мощность реактивной гидротурбины остается постоянной. Это способствует росту числа оборотов привода и, следовательно, подающего насоса 6 и технологического насоса 9.

Таким образом, уменьшение подачи насосов сопрово>кдается ростом скорости вращения их общего вала и развиваемых напоров. В этом случае подающий насос 6 и технологический насос 9 могут развивать давления, превышающие максимальные давления для соответствующих насосов с электродвигателями и постоянными скоростями вращения вала, Последнее позволяет подающему насосу 6 работать в более широких пределах изменения рабочего давления, а технологическому насосу 9— обеспечивать его работу, После перекачки всей воды из дюкера 2 в верхний коллектор 12 выключается из работй циркуляционный насос 14 и работа станции перекачки прекращается.

Формула изобретения

1, Станция перекачки сточной жидкости, содержащая наземный павильон, вертикальную шахту, соединенную с дюкером, и размещенные в шахте подающий насос с приводом, всасывающим патрубком, сообщенным с дюкером, и напорным трубопрово1763596

Составитель Т.Дмитриева

Техред M,Ìîðãåíòàë Корректор И.Муска

Редактор Г.Бельская

Заказ 3435 Тираж Подписное

BÍÈÈÏÈ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 дом, соединенным с верхним коллектором, и технологический насос со всасывающим и напорным трубопроводами, последний из которых соединен с подающим насосом, о тл и ч а ю щ а я с я тем, что, с целью 5 повышения надежности, расширения технологических возможностей и снижения эксплуатационных затрат, привод подающего насоса выполнен в виде размещенных в наземном павильоне резервуара с чистой во- 10 дой и соединенного с ним посредством всасывающего трубопровода циркуляционного насоса с напорным трубопроводом и установленной на одном валу с подающим насосом регулируемой гидротурбины реактивного типа, соединенной с напорным трубопроводом циркуляционного насоса, а отводящим трубопроводом — с резервуаром.

2, Станция по и. 1, отличающаяся тем, что подающий насос погружен в перекачиваемую жидкость, 3. Станция по и. 1, отл и ч а ю ща я с я тем, что технологический насос закреплен на валу привода подающего насоса, а его всасывающий трубопровод через запорный орган соединен с напорным трубопроводом циркуляционного насоса, 3
