Реферат



Использование: для закрывания проемов различных зданий и сооружений. Сущность изобретения: распашные ворота имеют полотна 1, шарнирно закрепленные на обрамлении проема, и приводные тележки 3, размещенные на изогнутых направляющих 4 и соединенные с полотнами посредством траверс 5 и поводков 6. Тележки 4 снабжены ребордными роликами 7. Траверса 5 каждой из тележек выполнена в виде дуги с прямыми концами, опирающимися на ролики 7. Поводок на каждом полотне закреплен по его оси центра тяжести и установлен на дуге траверсы 5 через дополнительный ролик 8. 3 ил. J 4 ;О со О N) 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2 юй (21) 4786814/ЗЗ (22) 29.01.90 (46) 23.09.92, Бюл, Кя 35 (71) Головной проектный институт гражданского строительства, планировки и застройки городов и поселков "Челябинскгражданпроект" (72) И. Ф. Денисенков (56) Авторское свидетельство СССР

М 1528885, кл. Е 06 В 3/36, 1988.

Авторское свидетельство СССР

N -804815,,кл. Е 06 В 3/36, 1981.

Ы),, 1763628 А1 (54) РАСПАШНЫЕ ВОРОТА (57) Использование: для закрывания проемов различных зданий и сооружений. Сущность изобретения: распашные ворота имеют полотна 1, шарнирно закрепленные на обрамлении проема, и приводные тележки 3, размещенные на изогнутых направляющих 4 и соединенные с полотнами посредством траверс 5 и поводков 6. Тележки 4 снабжены ребордными роликами 7. Траверса 5 каждой из тележек выполнена в виде дуги с прямыми концами, опирающимися на ролики 7. Поводок на каждом полотне закреплен по его оси центра тяжести и установлен на дуге траверсы 5 через дополнительный ролик 8, 3 ил, 1763628

Изобретение относится к строительству, а именно к конструкции распашных ворот, используемых для закрывания проемов различных зданий и сооружений.

Известны распашные ворота, включаю- 5 щие полотна, закрепленные на обрамлении при помощи шарниров, и приводные тележки, размещенные на изогнутых направляющих и соединенные посредством траверс и поводков, причем траверса на каждой те- 10 лежке выполнена в виде штанги, свободно пропущенной через поводки полотна и траверсы.

Наиболее близким к изобретению по технической сущности и достигаемому ре- 15 зультату являются распашные ворота, включающие полотна, шарнирно закрепленные на обрамлении проема, и приводные тележки, размещенные на изогнутых направляющих и соединенные с полотнами 20 посредством траверс и поводков.

Недостатком данных ворот является низкая надежность в работе из-за действия изгибающего момента от веса полотен на шарнирные узлы, что приводит к перекосу 25 осей и появлению дополнительных сил трения.

Поводки, прикрепленные к полотну с помощью консолей, способствует еще большему перекосу осей шарниров, что ухудшает 30 работу приводных тележек и, следовательно, распа ш н ых ворот.

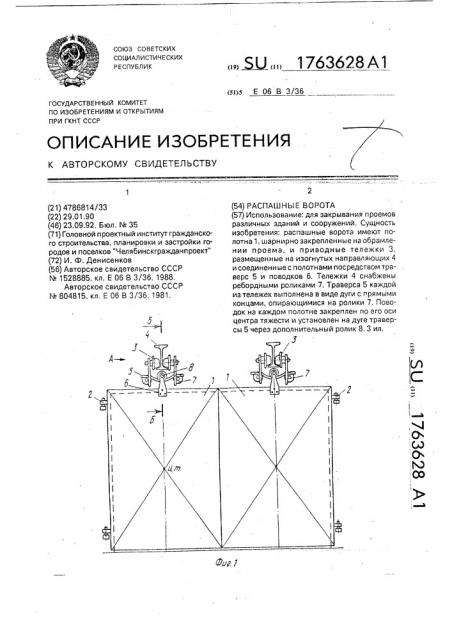

Целью изобретения является повышение надежности работы, Сущность изобретения поясняется чер- 35 тежами, где на фиг. 1 изображены распашные ворота, общий вид; на фиг, 2 — вид А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1.

Распашные ворота включают полотна 1, закрепленные на обрамлениях проема с по- 40 мощью шарниров 2, и приводные тележки 3, размещенные на изогнутых направляющих

4 и соединенные с полотнами 1 посредством траверс 5 и поводков 6.

Ворота дополнительно снабжены ре- 45 бордными роликами 7, установленными на тележках 3. При этом траверса 5 каждой из . тележек выполнена в виде дуги с прямыми концами, опирающимися на ролики 7 поперек направляющих 4, а поводок 6 на каждом 50 полотне 1 закреплен no его оси центра тяжести и установлен на дуге тра версы 5 через дополнительный ребордный ролик 8.

Распашные ворота работают следующим образом. 55

Для открывания полотна 1 включают электродвигатель приводной тележки 3, которая, перемещаясь по изогнутой направляющей 4 при помощи траверсы 5 и поводка 6 с расположенным на нем роликом 8, поворачивает полотно вокруг оси шарниров 2.

Сцепление колес приводной тележки 3 с полками монорельса 4 обеспечивается за счет веса полотна 1, что исключает необходимость в специал ьн ых устройствах.

Закрепление поводка 6 на полотне 1 по его оси центра тяжести позволяет исключить действие изгибающего момента от веса полотна на оси шарниров 2 и появление дополнительных сил трения. В результате этого облегчается работа приводных тележек и тем самым повышается надежность работы, При смещении тележки 3 поперек монорельса 4 ролики 7 перемещаются по прямым концам траверсы 5. вращаясь на своих осях, а траверса не сдвигается, этому препятствует трение между ее дугой и дополнительным роликом 8, который не вращается на своей оси, так как на него приходится полный вес полотна, а на каждый ролик 7 только половина этого веса. Благодаря этому тележка не заклинивается при перемещении по изогнутому монорельсу, выполненному с возможными неточностями.

При повороте тележки на сферических колесах совместно с ней поворачивается и траверса, сгибая дугой дополнительный ролик 8, при этом ролик 8 вращается вокруг своей оси, облегчая тем самым поворачивание траверсы и, соответственно, тележки, что позволяет самоустанавливаться и траверсе и тележке относительно полотна.

При нарушении отметки монорельса и шарниров нормальная работа приводной тележки обеспечивается за счет возможности полотна в этом случае самоустанавливаться на дуге траверсы, так как поводок 6 закреплен на полотне по его оси центра тяжести и полотно может смещаться вдоль оси шарниров.

Формула изобретения

Распашные ворота, включающие полотна, шарнирно закрепленные на обрамлении проема, и приводные тележки, размещенные на изогнутых направляющих и соединенные с полотнами посредством траверс и поводков, о т л и ч а ю щ и е с я тем, что, с целью повышения надежности в работе, ворота снабжены ребордными роликами, установленными на тележках, при этом траверса каждой из тележек выполнена в виде дуги с прямыми концами, опирающимися на ролики поперек направляющих, а поводок на каждом полотне закреплен по

его оси центра тяжести и установлен на дуге траверсы через дополнительный ролик.
