Реферат



1763 бб

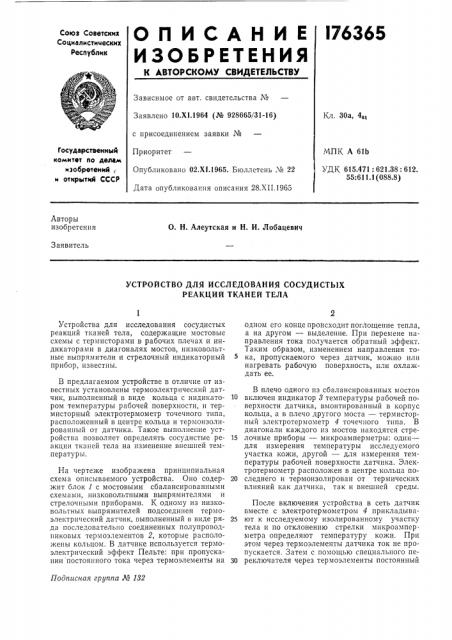

OllMCAHHE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 10.Х!.1964 (№ 928665/31-16) с присоединением заявки №

Приоритет

Опубликовано 02.Х!.1965. Бюллетень № 22

Дата опубликования описания 28.XI I.1965

Кл, 30а, 4„

Государственный комитет по делам изобретений и открытий СССР

МПК А 61b

УДК 615.471: 621.38: 612.

55:611.1 (088.8) Авторы изобретения

О. Н. Алеутская и Н. И. Лобацевич

Заявитель

УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ СОСУДИСТЫХ

РЕАКЦИЙ ТКАНЕЙ ТЕЛА

Подписная группа № 132

Устройства для исследования сосудистых реакций тканей тела, содержащие мостовые схемы с термисторами в рабочих плечах и индикаторами в диагоналях мостов, низковольтные выпрямители и стрелочный индикаторный прибор, известны.

В предлагаемом устройстве в отличие от известных установлены термоэлектрический датчик, выполненный в виде кольца с индикатором температуры рабочей поверхности, и термисторный электротермометр точечного типа, расположенный в центре кольца и термоизолированпый от датчика. Такое выполнение устройства позволяет определять сосудистые реакции тканей тела на изменение внешней температуры.

На чертеже изображена принципиальная схема описываемого устройства. Оно содержит блок 1 с мостовыми сбалансированными схемами, низковольтными выпрямителями и стрелочными приборами. К одному из низковольтных выпрямителей подсоединен термоэлектрический датчик, выполненный в виде ряда последовательно соединенных полупроводниковых термоэлементов 2, которые расположены кольцом. В датчике используется термоэлектрический эффект Пельте: при пропускании постоянного тока через термоэлементы на одном его конце происходит поглощение тепла, а на другом — выделение. При перемене направления тока получается обратный эффект.

Таким образом, изменением направления тока, пропускаемого через датчик, можно или нагревать рабочую поверхность, или охлаждать ее.

В плечо одного из сбалансированных мостов

10 включен индикатор 8 температуры рабочей поверхности датчика, вмонтированный в корпус кольца, а в плечо другого моста — термисторный электротермометр 4 точечного типа. В диагонали каждого из мостов находятся стре15 лочные приборы — микроамперметры: один— для измерения температуры исследуемого участка кожи, другой — для измерения температуры рабочей поверхности датчика. Электротермометр расположен в центре кольца по20 следнего и термоизолирован от термических влияний как датчика, так и внешней среды.

После включения устройства в сеть датчик вместе с электротермометром 4 прикладыва25 ют к исследуемому изолированному участку тела и по отклонению стрелки микроамперметра определяют температуру кожи. При этом через термоэлементы датчика ток не пропускается. Затем с помощью специального пе30 реключателя через термоэлементы постоянный

176365

Составитель Е. Я. Ланцбург

Редактор Л, А. Ильина Техред Л. К. Ткаченко

Корректоры: Е. Д. Курдюмова и О. Б. Тюрина

Заказ 3702/3 Тираж 450 Формат бум. 60 (90 /з Объем О,!6 изд. л. Цена 5 коп.

LIHIIÈÏÈ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ток пропускают в таком направлении, чтобы рабочая поверхность датчика нагревалась, причем только до температуры кожи (показания двух микроамперметров сравниваются).

После этого, также с помощью переключателя, начинают охлаждать рабочую поверхность. Одновременно включают секундомер.

Момент, когда стрелка микроамперметра, подключенного к электротермометру, начнет отклоняться от занимаемого ранее положения, соответствует наступлению спазма сосуда на изолированном от датчика и внешней среды участке кожи. Этот момент фиксируется секундомером. По снижению температуры рабочей поверхности датчика, вызвавшей спазм сосудов в изолированном участке кожи, судят о пороге устойчивости сосудов в зоне индифферентных температур и времени происходящих изменений.

При переключении тока в обратном направлении можно исследовать реакцию сосудов кожи на тепловой раздражитель.

5 Предмет изобретения

Устройство для исследования сосудистых реакций тканей тела, содержащее две мостовые схемы с термисторами в рабочих плечах и индикаторами в диагоналях мостов, низко10 вольтные выпрямители и индикаторный стрелочный прибор, отличающееся тем, что, с целью определения сосудистых реакций тканей тела на изменение внешней температуры, и нем установлены термоэлектрический датчик, 15 выполненный в виде кольца с индикатором температуры рабочей поверхности, и термисторный электротермометр точечного типа, расположенный в центре кольца и термоизолированный от датчика.
