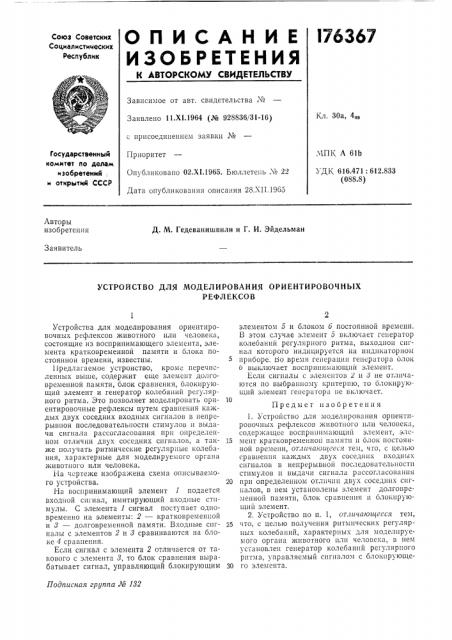

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 30а, 4gg

Заявлено 11.Х!.1964 (№ 928836/31-16)

« ii tt«o« iiiI ttH ii 3 D i ¹

Приоритет

Опубликовано 02.Х1.1965. Бюллетень ¹ 22

Дата опубликования описания 28 Х11.1965

Государственный комитет по делам изобретений : и открытий СССР

11ПК А 61Ь

УДК 616.471: 612.833 (088.8) Авторы изобретения

Д. М. Гедеванишвили и Г. И. Эйдельман

Заявитель

УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ОРИЕНТИРОВОЧНЫХ

РЕФЛЕКСОВ

Подписная группа № 132

Устройства для моделирования ориентировочных рефлексов животного или человека, состоящие из воспринимающего элемента, элемента кратковременной памяти и блока постояннои времени, известны.

11редлагаемое устроиство, кроме перечисленных выше, содержит еще элемент долговременнои памяти, блок сравнения, блокирующий элемент и генератор колебаний регулярного ритма. Это позволяет моделировать ориентировочные рефлексы путем сравнения каждых двух соседних входных сигналов в непрерывпои последовательности стимулов и выдачи сигнала рассогласования при определенном отличии двух соседних сигналов, а также получать ритмические регулярные колебания, характерные для моделируемого органа животного или человека.

На чертеже изображена схема описываемого устройства.

На воспринимающий элемент 1 подается входной сигнал, имитирующий входные стимулы. С элемента 1 сигнал поступает одновременно на элементы: 2 — кратковременной и 8 — долговременной памяти. Входные сигналы с элементов 2 и 8 сравниваются на блоке 4 сравнения.

Если сигнал с элемента 2 отличается от такового с элемента 3, то блок сравнения вырабатывает сигнал, управляющий блокирующим элементом 5 и блоком 6 постоянной времени.

В этом случае элемент 5 включает генератор колебаний регулярного ритма, выкоднои сигнал которого индицируется на индикаторном приборе. Во время генерации генератора блок

6 выключает восприиимающии элемент.

Если сигналы с элементов 2 и д не отличаются по выбранному критерию, то блокирующий элемент генератора не включает.

Предмет изобретения

1. Устройство для моделирования ориентировочных рефлексов животного или человека, содержащее воспршшмающий элемент, элс-5 мент кратковременнои памяти и блок постоянной времени, от.гггчаюигееся тем, что, с целью сравнения каждых двух соседник входных сигналов в непрерывной последовательности стимулов и выдачи сигнала рассогласования

20 при определенном отличии двук соседник сигналов, в нем установлены элемент долговременной памяти, блок сравнения и блокирующий элемент.

2. Устройство по п. 1, отличающееся тем, что, с целью получения ритмических регулярных колебаний, характерных для моделируемого органа животного или человека, в нем установлен генератор колебаний регулярного ритма, управляемый сигналом с блокирующеЗО ro элемента.

176367

Составитель Ф. М. Рогожанский

Редактор Л. А. Ильина Техред Л. К. Ткаченко Корректоры: Е. Д. Курдюмова и О. Б. Тюрина

Заказ 3702/5 Тираж 450 Формат бум. 60X90 /s Объем 0,1 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изсбретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
