Реферат



Сущность изобретения: в основании цилиндрического вертикально расположенного корпуса (1) установлен постоянный магнит (2). В корпусе (1) выполнены всасывающий и нагнетательный патрубки (3,4) с обратными клапанами (5, 6). Поршень (7) из термочувствительного магнитного материала установлен в корпусе (1) с образованием рабочих камер и с возможностью взаимодействия с магнитом (2). В верхней части корпуса (1) выполнен нагнетательный патрубок (10) с обратным клапаном (11) и установлен постоянный магнит (12) магнитные полюса которого направлены встречно магнитным полюсам магнита (2). Поршень (7) выполнен из интерметаллического соединения , например Тт2Соу, обладающего свойством изменения направления намагниченности при переходе через температурный порог точки компенсации и имеющего коэрцитивную силу Нс Ml + Но, где N - размагничивающий фактор магнита поршня (7); I - намагниченность магнита поршня (7); Но - поле, создаваемое магнитом (2). 2 з.п ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧ ЕСКИХ

РЕСПУБЛИК (si)s F 04 В 17/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ, 12 (21) 4603323/29 (22) 09.11.88 (46) 23.09.92. Бюл, N. 35 (71) Кооперативно-государственный проектно-изыскательский институт "Крымагропроект" и Фирмен ное торгово-бытовое предприятие "Наш дом" (72) В, Н, Савицкий, Е.В, Казаков и С,А. Ушаков (56) Авторское свидетельство СССР

N 1257279,,кл,,F 04 В 17/00, 1985. (54) ТЕПЛОВОЙ НАСОС (57) Сущность изобретения; в основании цилиндрического вертикально расположенного корпуса (1) установлен постоянный магнит (2). В корпусе (1) выполнены всасывающий и нагнетательный патрубки (3,4) с обратными клапанами (5, 6). Поршень (7) из термочувствительного магнитного материаÄÄ5UÄÄ 1763708 А1 ла установлен в корпусе (1) с образованием рабочих камер и с возможностью взаимодействия с магнитом (2), В верхней части корпуса (1) выполнен нагнетательный патрубок (10) с обратным клапаном (11) и установлен постоянный магнит (12) магнитные полюса которого направлены встречно магнитным полюсам магнита (2), Поршень (7) выполнен из интерметаллического соединения, например Тп12Со7, обладающего свойством изменения направления намагниченности при переходе через температурный порог точки компенсации и имеюшего козрцитивную силу Нс > Nl + Н,, где N — размагничивающий фактор магнита поршня (7); l — намагниченность магнита поршня (7); Н0 — поле, создаваемое магнитом (2), 2 з.п.ф-лы, 4 ил.

1763708

Изобретение относится к насосостроению и может найти применение в различных отраслях народного хозяйства для перекачки текучих сред.

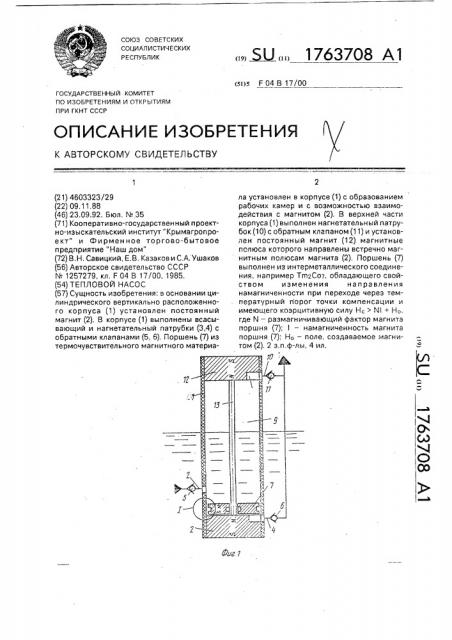

Целью изобретения является повышение производительности насоса, На фиг, 1 показан предлагаемый насос, продольный разрез; на фиг. 2 — его конструктивная схема в канале рабочего хода поршня; на фиг. 3 — конструкция уплотнения поршня; на фиг. 4 — температурная зависимость остаточной намагниченности! г.

Тепловой насос имеет цилиндрический вертикально расположенный корпус 1, в основании которого размещен постоянный магнит 2, выполненные в корпусе 1 всасывающий 3 и нагнетательный 4 патрубки соответственно с обратными клапанами 5 и б и поршень 7 из термочувствительного магнитного материала, установленный в корпусе 1 с образованием рабочих камер 8 и 9 с возможностью взаимодействия с постоянным магнитом 2, В верхней части корпуса 1 выполнен дополнительный нагнетательный патрубок 10 с обратным клапаном 11 и установлен дополнительный постоянный магнит 12, магнитные полюса которого направлены встречно магнитным полюсам постоянного магнита 2, расположенного в основании корпуса 1, Поршень 7 выполнен из интерметаллического соединения, например ТагСот, обладающего свойством изменения направления намагниченности при переходе через температурный порог

Т» точки компенсации и имеющего коэрцитивную силу Hc > Nl + Ho, где N — размагничивающий фактор магнита поршня; l— намагниченность магнита поршня; Но — поле, создаваемое постоянными магнитами, Корпус 1 снабжен направляющим стержнем 13, размещенным по его оси между постоянными магнитами 2 и 12, а поршень

7 выполнен кольцеобразным с возможностью перемещения вдоль проходящего через него направляющего стержня 13, На цилиндрических поверхностях поршня 7, примыкающих к корпусу 1 и направляющему стержню 13, выполнены кольцевые проточки 14, заполненные магнитной уплотняющей жидкостью 15.

Тепловой насос работает следующим образом (режим работы при перекачивании жидкой среды с температурой ниже температуры окружающей среды).

На фиг. 1 изображено положение поршня 7 насоса после рабочего хода вниз, при котором поршень 7 притянут к нижнему 2 магниту, а температура его выше точки Т» и температуры перекачиваемой среды. При этом происходит отток тепла от магнита поршня 7 к неподвижному постоянному магниту 2 и перекачиваемой среде. При уменьшении температуры материала поршня 7 до температуры Т» происходит инверсия магнитных ПОЛЮСОВ термочувствительного ферромагнетика (интерметаллического соединения ТпцСО7) поршня 7 и он резко отталкивается от магнита 2. При этом происходит егo движение вверх вместе с порцией перекачиваемой среды, находящейся в камере 9, до упора в постоянный магнит 12, который притягивает магнит поршня 7. При этом из камеры 9 перекачиваемая среда нагнетается через верхний нагнетательный патрубок 11 и клапан 12 к потребителю, а через всасывающий патрубок 3 и клапан 5 перекачиваемая среда всасывается в камеру 8. Поршень 7 находится в непосредственном контакте с верхним магнитом 12, который имеет температуру окружающей среды (выше температуры Т»), Между магнитом 12 и поршнем 7 происходит интенсивный теплообмен, который приводит к повышению температуры поршня 7 выше температуры Т», и поршень

7 перемагничивается. При этом он резко отталкивается от магнита 12 и притягивается к магниту 2, двигаясь вниз. В процессе движения поршня 7 вниз перекачиваемая среда из камеры 8 вытесняется через нагнетательный патрубок 4 и клапан б к потребителю, а когда камера 9 сообщается со всасывающим патрубком 3, происходит всасывание перекачиваемой среды в камеру 9.

Далее цикл повторяется.

Формула изобретения

1, Тепловой насос, содержащий цилиндрический вертикально расположенный корпус, в основании которого установлен постоянный магнит, выполненные в корпусе всасывающий и нагнетательный патрубки с обратными клапанами и поршень из термочувствительного магнитного материала, установленный в корпусе с образованием рабочих камер и с возможностью взаимодействия с постоянным магнитом, отличающийся тем, что, с целью повышения производительности насоса, в верхней части корпуса выполнен дополнительный нагнетательный патрубок с обратным клапаном и установлен дополнительный постоянный магнит, магнитные полюса которого направлены встречно магнитным полюсам постоянного магнита, расположенного в основании корпуса, причем поршень выполнен из интерметаллического соединения, например

Тп рСО7, обладающего свойством изменения направления намагниченности при переходе через температурный порог точки

1763708 нен кольцеобразным с возможностью перемещения вдоль проходящего через него направляющего стержня.

Составитель В, Грузинов

Техред M.Ìîðãåíòàë Корректор Т. Палий

Редактор Г. Бельская

Заказ 3441 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 компенсации и имеющего коэрцитивную силу Hc > NI + Нс,, где N — размагничивающий фактор магнита поршня; l — намагниченность магнита поршня; Но — поле, создаваемое постоянными магнитами.

2. Насос по и. 1, отличающийся тем, что, с целью повышения надежности работы, корпус снабжен направляющим стержнем, размещенным по его оси между постоянными магнитами, а поршень выпол5 3, Насос по и. 2, от л и ч а ю щи и с я тем, что на цилиндрических поверхностях поршня, примыкающих к корпусу и направляющему стержню, выполнены кольцевые проточки, заполненные магнитной уплотня10 ющей жидкостью.
