Тепловой домкрат

Тепловой домкрат

Иллюстрации

Показать все

Реферат



Сущность изобретения: в корпусе (1) размещена герметичная трубка (2) в виде заполненной легкокипящей жидкостью (3) цилиндрической спирали. Спираль взаимодействует с направляющими стойками (6), имеющими спиральную канаву, шаг которой равен шагу трубки. Исполнительный орган

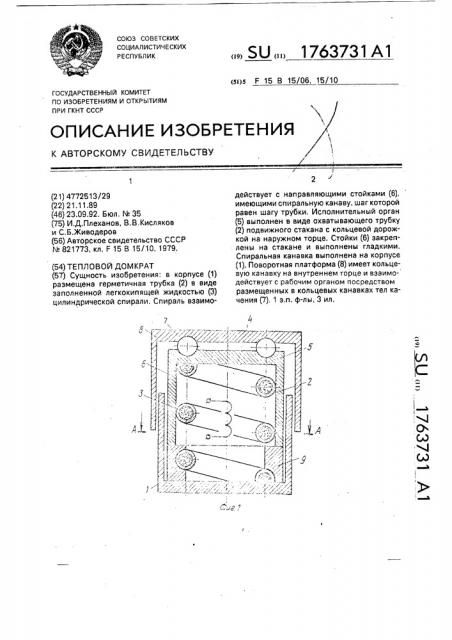

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 15 В 15/06, 15/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1 оО (л) 1 (л3 (б2 7 (21) 4772513/29 (22) 21.11.89 (46) 23.09.92, Бюл. ¹ 35 (75) И.Д,Плеханов, В.В. Кисляков и С,Б.Живодеров (56) Авторское свидетельство СССР

N 821773, кл. F 15 B 15/10, 1979. (54) ТЕПЛОВОЙ ДОМКРАТ (57) Сущность изобретения; в корпусе (1) размещена герметичная трубка (2) в виде заполненной легкокипящей жидкостью (3) цилиндрической спирали. Спираль взаимо„, SU ÄÄ 1763731 А1 действует с направляющими стойками (6), имеющими спиральную канаву, шаг которой равен шагу трубки. Исполнительный орган (5) выполнен в виде охватывающего трубку (2) подвижного стакана с кольцевой дорожкой на наружном торце. Стойки (6) закреплены на стакане и выполнены гладкими.

Спиральная канавка выполнена на корпусе (1). Поворотная платформа (8) имеет кольцевую канавку на внутреннем торце и взаимодействует с рабочим органом посредством размещенных в кольцевых канавках тел качения (7). 1 з.п. ф-лы, 3 ил.

1763731

Изобретение относится к грузоподъем-. ным устройствам.

Известен тепловой домкрат, имеющий корпус, размещенную в нем герметичную трубку в виде заполненной легкокипящей 5 жидкостью цилиндрической спирали, взаимодействующей с направляющими стойками, выполненными со спиральной канавкой, шаг которой равен шагу трубки, нагревательный элемент и исполнительный 10 орган.

Недостаток этого домкрата — узкие функциональные возможности.

Цель изобретения — расширение функциональных возможностей путем обеспече- 15 ния дополнительного поворотного движения исполнительного органа.

Тепловой домкрат имеет корпус, размещенную в нем герметичную трубку в виде заполненной легкокипящей жидкостью ци- 20 линдрической спирали, взаимодействующей с гладкими направляющими стойками, закрепленными на исполнительном органе в виде охватывающего цилиндрическую трубку подвижного стакана с кольцевой до- 25 рожкой на наружном торце, нагревательный элемент, спиральную головку, выполненную в корпусе, дополнительную поворотную платформу с кольцевой канавкой на внутреннем торце, взаимодействую- 30 щую с исполнительным органом посредством размещенных в кольцевых канавках тел качения, На фиг. 1 показан предлагаемый домкрат в нерабочем состоянии; на фиг. 2 — раз- 35 рез А — А на фиг, 1; на фиг. 3 — домкрат в рабочем состоянии.

Домкрат имеет корпус 1, размещенную в нем герметичную трубку 2 в виде цилиндрической спирали, заполненную легкокипя- 40 щей жидкостью 3, Герметичная трубка 2 огибает нагревательный элемент 4, ИсполФ нительный орган 5 выполнен в виде охватывающего цилиндрическую трубку 2 подвижного стакана с кольцевой дорожкой 45 на наружном торце и с закрепленными на нем гладкими направляющими стойками 6, .

В кольцевой дорожке исполнительного органа 5 установлены тела качения 7, на кото50 рые опирается дополнительная поворотная платформа 8, имеющая на внутреннем торце кольцевую канавку. На корпусе 1 выполнена спиральная головка 9.

Домкрат работает следующим образом.

При нагреве легкокипящей жидкости 3, например фреона, нагревательным элементом

4 она превращается в газ. При дальнейшем нагреве давление газа в трубке 2 повышается и трубка начинает выпрямляться. При этом спиральная трубка 2 взаимодействует с направляющими стойками 6, головкой 9 и стаканом 5. В результате стакан поворачивается относитель:- о корпуса 1 и поворотной платформы 8, поднимая последнюю с грузом.

После отключения нагревательного weмента 4 газ охлаждается и превращается в жидкость, Герметичная трубка 2 приобретает первоначальную форму и размеры. Исполнительный орган 2 с поворотной платформой 8 опускается.

Формула изобретения

1. Тепловой домкрат, содержащий корпус, размещенную в нем герметичную трубку, выполненную в виде заполненной легкокипящей жидкостью цилиндрической спирали, взаимодействующей с направляющими стойками, выполненными со спиральной канавкой, шаг которой равен шагу трубки, нагревательный элемент и исполнительный орган, отличающийся тем, что, с целью расширения функциональных возможностей путем обеспечения дополнительного поворотного движения исполнительного органа, последний выполнен в виде охватывающего цилиндрическую трубку подвижного стакана с кольцевой дорожкой на наружном торце, направляющие стойки закреплены на стакане и выполнены гладкими, а спиральная канавка выполнена на корпусе.

2. Домкрат r.o и, 1, о т л и ч à ю шийся тем, что он снабжен дополнительной поворотной платформой, выполненной с кольцевой канавкой на .внутреннем торце и взаимодействующей с рабочим органом посредством размещения в кольцевых канавках тел качения, 1763731

q7Ll 2. Я

Составитель В,Кисляков

Техред М,Моргентал Корректор А.Долинич

Редактор Г.Бельская

Производственно-издательский комбинат "Патент", r Ужгород, ул.Гагарина, 101

Заказ 3442 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
