Реферат



Изобретение относится к машиностроению , в частности к регулируемым механизмам изменения скорости вращения в бесступенчатых передачах - вариаторах. Цель изобретения - упрощение конструкции механизма изменения скорости вращения ведомого вала. Втулка 9 выполнена с двумя для каждой эксцентриковой шайбы продольными диаметрально расположенными пазами 10. В эксцентриковых шайбах 8 выполнены выступы 11, взаимодействующие с соответствующими пазами 10 втулки. При перемещении втулки 9 вдоль ее оси эксцентриситет шайб 8 изменяется, соответственно изменяется скорость вращения ведомого вала 3. 11 ил. . ,, J.7 ;//77Zi .-Л..-.---и/..iu.-.-«.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 16 Н 29/00

ГОСУДАР СТВ Е ННЫ И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (<ëÐ

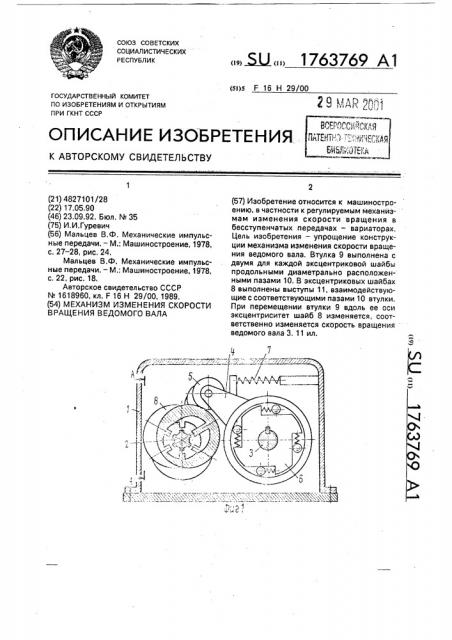

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4827101/28 (22) 17.05.90 (46) 23.09.92. Бюл. ¹ 35 (75) И.И.Гуревич (56) Мальцев В.Ф. Механические импульсные передачи. — М.: Машиностроение, 1978, с. 27-28, рис. 24.

Мальцев В.Ф. Механические импульсные передачи, — M.: Машиностроение, 1978, с. 22, рис. 18.

Авторское свидетельство СССР № 1618960, кл. F 16 Н 29/00, 1989. (54) МЕХАНИЗМ ИЗМЕНЕНИЯ СКОРОСТИ

ВРАЩЕНИЯ ВЕДОМОГО ВАЛА п ) )Ц <и> 1 763769 А1 (57) Изобретение относится к машиностроению, в частности к регулируемым механизмам изменения скорости вращения в бесступенчатых передачах — вариаторах.

Цель изобретения — упрощение конструкции механизма изменения скорости вращения ведомого вала, Втулка 9 выполнена с двумя для каждой эксцентриковой шайбы продольными диаметрально расположенными пазами 10, В эксцентриковых шайбах

8 выполнены выступы 11, взаимодействующие с соответствующими пазами 10 втулки.

При перемещении втулки 9 вдоль ее оси эксцентриситет шайб 8 изменяется, соответственно изменяется скорость вращения ведомого вала 3. 11 ил.

1763769

30

40

50

Изобретение относится к машиностроению, в частности к регулируемым механизмам изменения скорости вращения в бесступенчатых передачах-вариаторах. Известен механизм изменения скорости вращения в вариаторе, представляющем собой коноиды, взаимодействующие с коромыслами. Перемещение этих коноидов в осевом направлении изменяет эксцентриситет и размах углового перемещения коромысел, Недостатком такой конструкции является переменный угол между образующими поверхность коноида и образующими взаимодействующей с ней поверхности коромысла, что создает дополнительные усилия, Известен также механизм изменения скорости вращения в вариаторе "ИВА", в котором контакт с эксцентриковыми шайбами осуществляется в постоянном сечении, однако, величина эксцентриситета этих шайб постоянная, а размах коромысел регулируется дополнительным ограничением, что вызывает ударные нагрузки.

Наиболее близким является механизм изменения скорости вращения в вариаторе

"ГУК", содержащем ведомый вал, концентрично установленную на нем с возможностью перемещения вдоль его оси втулку и размещенные нг ней, по крайней мере, три сдвинутые Ro фазе эксцентриковые шайбы, Недостатком данной конструкции является технологическая сложность изготовления пазов в эксцентриковых шайбах, которые для каждой шайбы имеют свой профиль со сложной конфигурацией и образующими, несоосными с осью ведущего вала, Цель изобретения — упрощение конструкции механизма изменения скорости вращения ведомого вала.

Поставленная цель достигается тем, что — в механизме изменения скорости вращения ведомого вала, содержащем ведомый вал, концентрично установленную на нем с возможностью перемещения вдоль его ocu втулку и размещенные на ней по крайней мере три сдвинутые по фазе эксцентриковые шайбы, втулка выполнена в виде цилиндра с двумя для каждой эксцентриковой шайбы продольными диаметрально расположенными пазами, плоскости, образующие дно пазов каждой пары, параллельны и наклонны к оси втулки под острым углом, а в эксцентриковой шайбе выполнено сквозное отверстие с двумя параллельными плоскими стенками, сопряженными между собой участками цилиндрической поверхности, на которых выполнены зеркально симметрично выступы, предназначенные для взаимодействия с соответствующими пазами на втулке, На фиг. 1 изображен механизм в вариаторе /поперечный разрез/; на фиг. 2 сечение А-А на фиг, 1; на фиг, 3 — общий вид механизма изменения скорости вращения; на фиг. 4 — 9 — поперечные сечения Б-Б, В-В, Г-Г, Д-Д, Е-Е, Ж-Ж на фиг. 3; на фиг. 10— схема расположения эксцентриковых шайб на ведущем валу /сечение И-И на фиг, 3/; на фиг. 11 — втулка в аксонометрической проекции.

Механизм расположен в вариаторе, содержащем корпус 1, ведущий и ведомый, соответственно, валы 2, 3, три коромысла 4 с роликами 5 через механизмы 6 свободного хода соединены с ведомым валом 3, пружины 7 поджимают ролики коромысел к эксцентриковым шайбам 8 механизма изменения скорости вращения, которые

/ролики/ размещены на втулке 9, имеющей по два для каждой эксцентриковой шайбы продольных диаметрально расположенных паза 10, дно которых представляет собой плоскости, параллельные и наклонные к оси втулки 9 под острым углом. Втулка 9 связана с ведущим валом 2 шлицевым соединением.

В эксцентриковых шайбах 8 выполнены сквозные отверстия с двумя /для каждой шайбы/ параллельными плоскими стенками, сопряженными между собой участками цилиндрической поверхности, на которых выполнены зеркально симметрично выступы 11, взаимодействующие с пазами 10 втулки 9.

Механизм работает следующим образом, При вращении ведущего вала 1 с постоянной угловой скоростью коромысла 4 совершают возвратно-угловые перемещения, приводя через механизмы 6 свободного хода во вращение ведомый вал 3, угловая скорость которого будет зависеть от размаха углового перемещения коромысел. П ри осевом перемещении втулки 9 на ведущем валу

2 изменяется эксцентриситет шайб 8 от нуля до максимального. Тем самым изменяется механизмом в широких пределах величина углового перемещения коромысел 4, а стало быть и угловая скорость ведомого вала 3, Формула изобретения

Механизм изменения скорости вращения ведомого вала, содержащий ведомый вал, концентрично установленную на нем с возможностью перемещения вдоль его оси втулку и размещенные на ней по крайней мере три сдвинутые по фазе эксцентриковые шайбы. отл и ч а ю щи йся тем, что, с целью упрощения конструкции, втулка выполнена в виде цилиндра с двумя для каж1763769

А-А дой эксцентриковой шайбы продольными диаметрально расположенными пазами, плоскости, образующиедно пазов каждой пары, параллельны между собой и наклонены к оси втулки под острым уг- 5 лом, а в эксцентриковой шайбе выполнено сквозное отверстие с двумя параллельными плоскими стенками, сопряженными между собой участками цилиндрической поверхности, на которых выполнены зеркально симметрично выступы, предназначенные для взаимодействия с соответствующими пазами на втулке.

1763769

Щя, 11
