Способ уплотнения поршня

Способ уплотнения поршня

Иллюстрации

Показать все

Реферат



Сущность изобретения: магнитную жидкость удерживают в рабочем зазоре электромагнитами . Кольцевые канавки поршня заполняют магнитной жидкостью при ходе поршня вниз через отверстия, выполненные в цилиндре и сообщенные с полостью, заполненной магнитной жидкостью. При ходе поршня вверх включают питание электромагнитов , доводя магнитную жидкость до затвердевания. 1 ил.

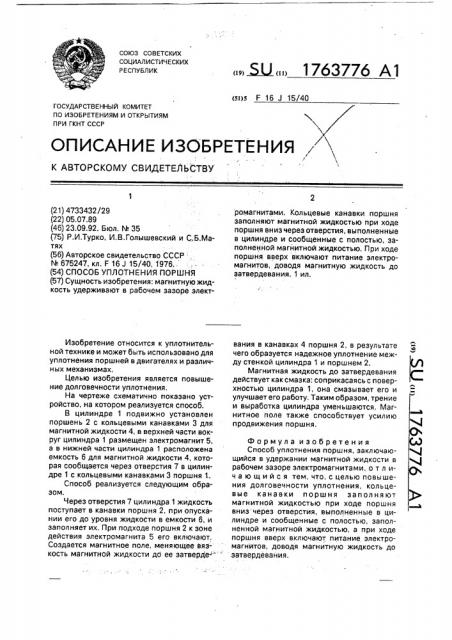

союз сОВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (s1)s F 16 J 15/40

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ V 4 (21) 4733432/29 (22) 05.07.89 (46) 23.09.92. Бюл. ¹ 35 (75) Р,И,Турко, И.В.Голышевский и С.Б.Матях (56) Авторское свидетельство СССР

¹ 675247, кл. F 16 J 15/40, 1976. (54) СПОСОБ УПЛОТНЕНИЯ ПОРШНЯ (57) Сущность изобретения: магнитную жидкость удерживают в рабочем зазоре электИзобретение относится к уплотнительной технике и может быть использовано для уплотнения поршней в двигателях и различн ых механизмах.

Целью изобретения является повышение долговечности уплотнения.

На чертеже схематично показано устройство, на котором реализуется способ.

B цилиндре 1 подвижно установлен поршень 2 с кольцевыми канавками 3 для магнитной жидкости 4, в верхней части вокруг цилиндра 1 размещен электромагнит 5, а в нижней части цилиндра 1 расположена емкость 6 для магнитной жидкости 4, которая сообщается через отверстия 7 в цилиндре 1 с кольцевыми канавками 3 поршня 1..

Способ реализуется следующим образом, Через отверстия 7 цилиндра 1 жидкость поступает в канавки поршня 2, при опускании его до уровня жидкости в емкости 6, и заполняет их. При подходе поршня 2 к зоне действия электромагнита 5 его включают, Создается магнитное поле, меняющее вязкость магнитной жидкости до ее затверде-"" ромагнитами. Кольцевые канавки поршня заполняют магнитной жидкостью при ходе поршня вниз через отверстия, выполненные в цилиндре и сообщенные с полостью, запол нен ной магнитной жидкостью. П ри ходе поршня вверх включают питание электромагнитов, доводя магнитную жидкость до затвердевания. 1 ил. вания в канавках 4 поршня 2, в результате Я чего образуется надежное уплотнение между стенкой цилиндра 1 и поршнем 2.

Магнитная жидкость до затвердевания действует как смазка: соприкасаясь с поверхностью цилиндра 1, она смазывает его и Я улучшает его работу, Таким образом, трение и выработка цилиндра уменьшаются, Магнитное поле также способствует усилию продвижения поршня, Формула изобретения

Способ уплотнения поршня, заключающийся в удержании магнитной жидкости в рабочем зазоре электромагнитами, о т л ич а ю шийся тем, что, с целью повышения долговечности уплотнения, кольцевые канавки поршня заполняют магнитной жидкостью при ходе поршня вниз-через отверстия, выполненные в цилиндре и сообщенные с полостью, заполненной магнитной жидкостью, а при ходе поршня вверх включают питание электромагнитов, доводя магнитную жидкость до затвердевания, 1763776

Составитель А.Бельцова

Техред М.Моргентал Корректор П,Гереши

Редактор Г,Бельская

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 3444, "- Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
