Изобретение относится к энергетике и может быть использовано в системах отопления и горячего водоснабжения.

Известен экран котла, содержащий теплообменные трубы, прикрепленные одна к другой посредством перемычек, выполненных каждая в виде части цилиндрической обечайкиtl).

К настоящему изобретению наиболее близким техническим решением из известных является экран котла, содержащий теплообменные трубы и перемычки, первые из которых расположены рядами со смещением труб одного ряда относительно труб другого, а вторые выполнены каждая в виде части цилиндричеекой обечайки, скрепленной краями со смежными трубами одного из рядов (2);

Недостатком такого экрана является сложность изготовления и йонижейная теплопроизводительность из-за сложнго профиля перемычек и отсутствия снятия тепла с перемычек трубами одного из рядов.

Целью изобретения является повышение. технологичности и теплопроиэводительности экрана котла, В экране котла, содержащем теплообменные трубы и перемычки, первые из которых расположены рядами со смещением труб одного ряда относительно труб другого,— à вторые выполнены каждая в виде части цилиндрической обечайки, скрепленной краями со смежными трубами одного из рядов, поставленная цель достигается тем, что каждая перемычка направлена своей выпук -.лостью в сторону соответствующей трубы

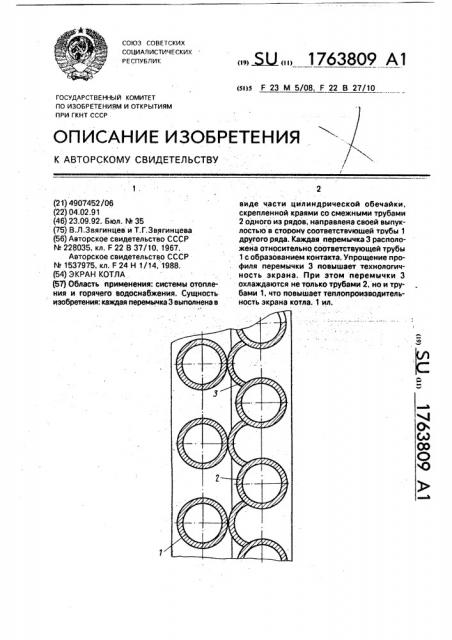

-другого ряда и расположена отнсительно нее с образованием контакта, На чертеже изображен общий вид экрана котла.

Экран котла содержит теплообменные трубы 1 и 2, расположенные рядами со смещением труб 1 одного ряда относительно труб 2 другого ряда. Экран котла содержит

5 также перемычки 3, каждая из которых выполнена в виде части цилиндрической обечайки, скрепленной краями со смежными трубами 2 одного из рядов, направлена своей выпуклостью в сторону соответствую10 щей трубы 1 другого ряда и расположена относительно нее с образованием контакта.

В котле трубы 1 образуют обрамляющий ряд, а трубы 2 — промежуточный ряд.

Экран котла работает следующим обра15 зом.

Греющие газы котла омывают снаружи трубы 1, 2 и перемычки 3, нагревая среду, проходящую внутри труб 1, 2. Упрощение профиля перемычек 3 повышает техноло20 гичность экрана. В то же время расположение перемычек 3 с образованием контакта относительно труб 1 повышает тепловую эффективность этих перемычек 3 за счет охлаждения их не только трубами 2, но и

25 трубами l, что повышает теплопроизводительность экрана котла.

Формула изобретения

Экран котла, содержащий теплообменные трубы и перемычки, первые из которых
