Изобретение относится к изготовлению печатных форм на основе жидкой фотополимеризующейся композиции Сущность изобретения . После экспонирования оригинала на печатную пластину с нанесенным фотополимерным слоем на основе жидкой фотополимеризующейся композиции, осуществляют удаление незадубленных участков. После экспонирования оригинала осуществляют удаление незадубленных участков композиции , нанесенной на формную пластину воздушной струей, Затем производят промывку водой изготовленной формы и сушку. Воздушный поток при удалении и струю воды или водного раствора при промывке направляют параллельно к поверхности формной пластины, причем скорость подачи обоих потоков увеличивают последовательно 2 с.п ф-лы, 5 ил

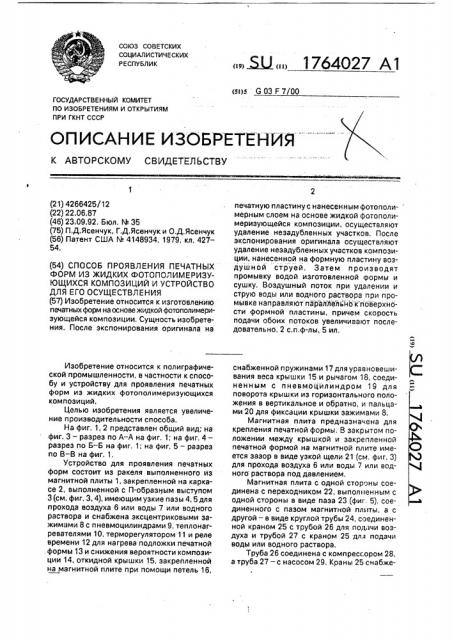

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (! 9) (11) (s1)s G 03 F 7!00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОП И САН И Е ИЗО БР ЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4266425(12 (22) 22.06.87 (46) 23.09.92. Бюл. В 35 (75) П.Д.Ясенчук, Г,Д.Ясенчук и О.Д,Ясенчук (56) Патент США М 4148934, 1979, кл. 42754. (54) СПОСОБ ПРОЯВЛЕНИЯ ПЕЧАТНЫХ

ФОРМ ИЗ ЖИДКИХ ФОТОПОЛИМЕРИЗУЮЩИХСЯ КОМПОЗИЦИЙ И УСТРОЙСТВО

ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к изготовлению печатных форм на основе жидкой фотополимеризующейся композиции. Сущность изобретения. После экспонирования оригинала на

Изобретение относится к полиграфической промышленности, в частности к способу и устройству для проявления печатных форм из жидких фотополимеризующихся композиций.

Целью изобретения является увеличение производительности способа.

На фиг. 1,; ка фиг. 3 — разрез по А-А на фиг, 1; на фиг. 4— разрез по Б-Б на фиг, 1; на фиг. 5 — разрез по  — В на фиг. 1.

Устройство для проявления печатных форм состоит из ракеля выполненного из магнитной плиты 1, закрепленной на каркасе 2, выполненной с П-образным выступом

3 (см. фиг, 3, 4), имеющим узкие пазы 4, 5 для прохода воздуха 6 или воды 7 или водного раствора и снабжена эксцентриковыми зажимами 8 с пневмоцилиндрами 9, теплонагревателями 10, терморегулятором 11 и реле времени 12 для нагрева подложки печатной . формы 13 и снижения вероятности композиции 14, откидной крышки 15, закрепленной на магнитной плите при помощи петель 16, печатную пластину с нанесенным фотополимерным слоем на основе жидкой фотополимеризующейся композиции, осуществляют удаление незадубленных участков. После экспонирования оригинала осуществляют удаление незадубленкых участков композиции, нанесенной на формную пластину воздушнойй струей. Затем п роиз водят промывку водой изготовленной формы и сушку. Воздушный поток при удалении и струю воды или водного раствора при промывке направляют параллельно к rioâåðxíîсти формной пластины, причем скорость подачи обоих потоков увеличивают последовательно, 2 с.п,ф-лы, 5 ил. снабженной пружинами 17 для уравновешивания веса крышки 15 и рычагом 18, соединенным с пневмоцилиндром 19 для поворота крышки из горизонтального положения в вертикальное и обратно, и пальцами 20 для фиксации крышки зажимами 8.

Магнитная плита предназначена для крепления печатной формы, В закрытом положении между крышкой и закрепленной печатной формой на магнитной плите имеется зазор в виде узкой щели 21 (см, фиг. 3) для прохода воздуха 6 или воды 7 или водного раствора под давлением.

Магнитная плита с одной стороны соединена с переходником 22, выполненным с одной стороны в виде паза 23 (фиг. 5), соединенного с пазом магнитной плиты. а с другой — в виде круглой трубы 24, соединенной краном 25 с трубой 26 для подачи воздуха и трубой 27 с краном 25 для подачи воды или водного раствора.

Труба 26 соединена с компрессором 28, а труба 27 — с насосом 29. Краны 25 снабже1764027 ны приводом, выполненным в виде пневмоцилиндра 30.

С другой стороны магнитная плита соединена с патрубком 31, выполненным с перегородкой 32, снабженным шибером 33, имеющим привод 34 для переключения подачи воздуха с жидкой композицией или воды в патрубок 35 перед перегородкой или в патрубок 36 за перегородку.

Патрубок 36 выполнен с козырьком для изменения направления воздуха, соединен с емкостью 37, выполненной с краном 38 для слива жидкой композиции и с трубопроводом 39 для отвода воздуха в атмосферу.

Патрубок 35 соединен с емкостью 40 для сбора воды или водного раствора, поступающего из ракеля после промывки рельефа 41 печатной формы, снабженного теплонагревателем 42 и трубопроводом 39 для отвода воздуха в атмосферу, Устройство для проявления печатных форм снабжено пультом управления 43 ее работой в ручном или автоматическом режимах. . Проявления печатных форм в устройстве производят следующим образом.

Вначале перед проявлением печатной формы в емкость 40 заливают воду или водный раствор и включают теплонагреватели

42 для подогрева ее до с = 40-50 С и теплонагреватели магнитной плиты. Затем проэкспонированную печатную форму закрепляют на магнитной плите и закрывают магнитную плиту крышкой 15 поворотом ее из вертикального положения в горизонтальное и фиксации крышки с помощью эксцентриковых зажимов магнитной плиты и пальцев, Поворот крышки и ее фиксация производятся йбсредством подачи воздуха в пневмоцилиндры.

ПосЛе нагрева воды иЛи ВоДнб1о раствора до t = 40 — 50 С и нагрева жидкой композиции включают привод 30 крайа, который йоворотом крана пройзводит"подачу воздуха в зазор между крышкой и рельефом печатной формы под давлением. Шибер 33 йри продувке печатной формы находится в нижнем положении и воздух с жидкой композицией, выходящей из ракеля,"поступает на радиусную часть патрубка 36, жидкая композиция прилипает к стенке йатрубка и стекает в" еМкость", а воздух после очистки его от жидкой кбмйЬзйцйй выходит"через трубопровод 39 в атмосферу."

После проявления печатной формы и срабатывания реле времени поворачиваются кран и шибер и производят перекрытие подачи воздуха и подачу воды в зазор между

5 крышкой и рельефом печатной формы.

Затем после окончания промывки и срабатывания реле времени поворачивается кран и производит перекрытие подачи воды или водного раствора и открытие отверстия

10 для прохода воздуха в зазор между крышкой и рельефом печатной формы для ее сушки.

После сушки печатной формы и срабатывания реле времени кран и шибер пово15 рачиваются в первоначальное положение.

Одновременно включаются пневмоцилиндры зажимов, которые поворачивают эксцентриковые зажымы для выхода их из пальцев и производят разжатие ракеля, Затем вклю20 чается пневмоцилиндр крышки, который при повороте рычага поворачивает крышку иэ горизонтального положения в вертикальное для снятия готовой печатной формы.

25 Формула изобретения

1.Способ проявления печатных форм из жидких фотополимеризующихся композиций, включающий удаление композиции с

30 пробельных участков формы воздушной струей, промывку ее водой и последующую сушку, отличающийся тем, что, с целью увеличения производительности, удаление и промывку осуществляют по всей поверх35 ности формы параллельно к ней потоками соответственно воздуха и воды или водного раствора при последовательном увеличении скорости потоков, 2. Устройство для проявления печатных

40 форм из жидких фотополимеризующихся композиций, содержащее ракель, установленный над держателем формы и соединенный со средством для удаления жидкой композиции воздухом, средствами для про45 мывки и сушки формы и емкостью для слива композиции, отлича ющееся тем, что, с целью увеличения производительности устройства, ракель выполнен иэ магнитной плиты и откидной крышки, образующих пря50 моугольный паз над поверхностью формы, сообщающийся противоположными сторонами со средствами для "нагретания в него вбздуха или воды или водного раствора и с емкостью для слива композиции.

176402-7

27

Ю Л7- 1Г 17 4.71764027

U Og ГР
