Способ получения стабилизированного полиформальдегида

Способ получения стабилизированного полиформальдегида

Иллюстрации

Показать все

Реферат

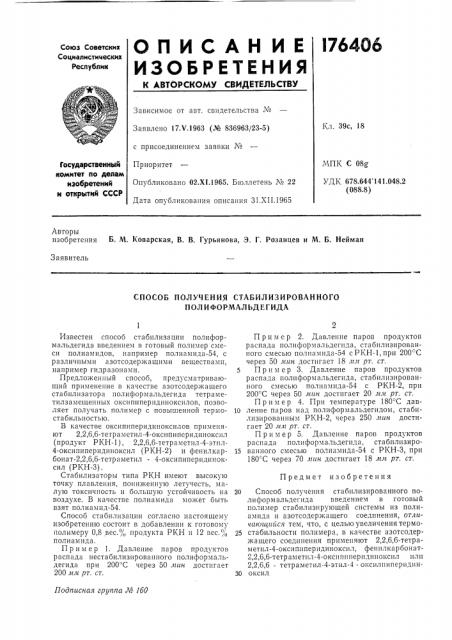

ОПИСАН ИЕ l76496

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 39с, 18

Заявлено 17.Ч.1963 (№ 836963/23-5) с присоединением заявки ¹

Приоритет

Опубликовано 02.Х1.1965. Бюллетень ¹ 22

Дата опубликования описания ЗI.XII.1965

Государственный комитет по делам изобретений и открытий СССР

МПК С 08o

УДК 678.644 141.048.2 (088.8) Авторы изобретения Б. M. Коварская, В. В. Гурьянова, Э. Г. Розанцев и М. Б. Нейман

Заявитель

СПОСОБ ПОЛУЧЕНИЯ СТАБИЛИЗИРОВАННОГО

ПОЛ И ФОРМАЛ ЬДЕГИДА

Предмет изобретения

Подписная группа М 1бО

Известен способ стабилизации полиформальдегида введением в готовый полимер смеси полиамидов, например полиамида-54, с различными азотсодержащими веществами, например гидразонами.

Предложенный способ, предусматривающий применение в качестве азотсодержащего стабилизатора полиформальдегида тетраметилзамещенных оксипиперидиноксилов, позволяет получать полимер с повышенной термост а б ил ьн остью.

В качестве оксипиперидиноксилов применяют 2,2,б,б-тетраметил-4-оксипиперидиноксил (продукт РКН-I ), 2,2,6,б-тетра метил-4-этнл4-оксипиперидиноксил (РКН-2) и фенилкарбонат-2,2,б,б-тетраметил - 4-оксипиперидиноксил (РКН-З).

Стабилизаторы типа РКН имеют высокую точку плавления, пониженную летучесть, малую токсичность и большую устойчивость на воздухе. В качестве полиамида может быть взят пол и а м ид-54.

Способ стабилизации согласно настоящему изобретению состоит в добавлении к готовому полимеру 0,8 вес.% продукта РКН и 12 вес.Я, полиамида.

Пример 1, Давление паров продуктов распада нестабилизированного полиформальдегида при 200 С через 50 лин достигает

200 нл рт. ст.

П р и м e p 2. Давление паров продуктов распада полиформальдегнда, стабилизированного смесью полнамида-54 с РКН-1, при 200 С через 50 иин достигает 18 .ил рт. ст.

5 Пример 3. Давление паров продуктов распада полиформальдегида, стабилизированного смесью полнамнда-54 с РКН-2, при

200 С через 50 иин достигает 20 л л рт. ст.

Пример 4. При температуре 180 С дав10 ление паров над полиформальдегидом, стабилизированным РКН-2, через 250 мин достигает 20 лы рт. ст.

Пример 5. Давление паров продуктов распада полнформальдегнда, стабнлизиро15 ванного смесью полиамнда-54 с РКН-З, при

180=Счерез 70,лин достигает 18 нл рт. ст.

20 Способ получения стабилизированного полиформальдегида введением в готовый полимер стабилизирующей системы нз полиамида и азотсодержащего соединения, отлинаюи1ийся тем, что, с целью увеличения термо25 стабильности полимера, в качестве азотсодержащего соединения применяют 2,2,б,б-тетраметил-4-оксипнперидиноксил, фешглкарбонат2,2,б,б-тетраметнл-4-окснпнперндинокснл илн

2,2,6,6 - тетраметил-4-этил-4 - оксилпиперидннЗО оксил
