Патент ссср 176426
Патент 176426
Классы МПК
Патент ссср 176426
Иллюстрации
Реферат

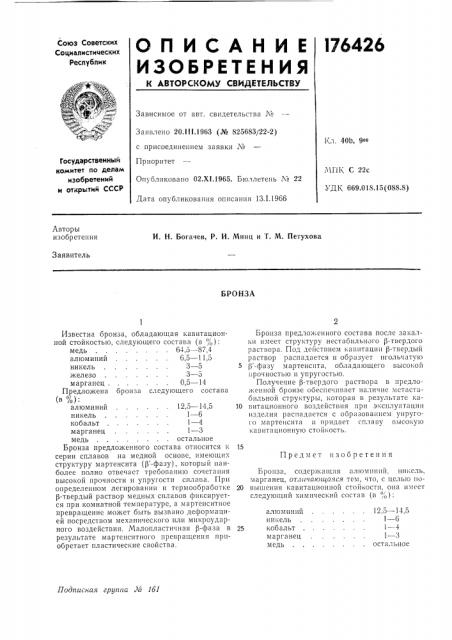

О П И С А Н И Е l76426
ИЗО6РЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистииеских
Республик
Зависимое от авт. свидетельства ¹
Заявлено 20.111.1963 (№ 825683/22-2) с присоединением заявки №
Приоритет
Опубликовано 02.Х1.1965. Бюллетень № 22
Дата опубликования описания 13.1.1966
Кл 40Ь, 9«
Государственный комитет по делам изобретений н открытий СССР
М11К С 22с
УДК 669.018.15(088.8) Авторы изобретения
И. H. Богачев, P. И, Минц и Т. М. Петухова
Заявитель
БРОНЗА
Предмет изобретения
12,5 — 14,5
1 — 6
1 — 4
1 — 3 остальное алюминий никель кобальт марганец медь
Подписная группа № 1б1
Йзвестна бронза, обладающая кавитационной стойкостью, следующего состава (в %): медь........ 64,5 — 87,4 алюминий...... 6,5 — 11,5 никель....... 3 — 5 5 железо....... 3 — 5 марганец....... 0,5 — 14
Предложена бронза следующего состава (в %): алюминий...... 125 — 145 10 никель....... 1 — 6 кобальт....... 1 — 4 марганец...... 1 — 3 медь........ остальное
Бронза предложенного состава относится к 15 серии сплавов на медной основе, имеющих структуру мартенсита (P -фазу), который наиболее полно отвечает требоганию сочетания высокой прочности и упругости сплава. При определенном легировании и термообработке 20 р-твердый раствор медных сплавов фиксируется при комнатной температуре, а мартенситное превращение может быть вызвано деформацией посредством механического или микроударного воздействия. Малопластичная 13-фаза в 25 результате мартенситного превращения приобретает пластические свойства.
Бронза предложенного состава после закалки имеет структуру нестабильного Р-твердого раствора. Под действием кавитации р-твердый раствор распадается н образует игольчатую р -фазу мартенсита, обладающего высокой прочностью и упругостью.
Получение $-твердого раствора в предложенной бронзе обеспечивает наличие метастабильной структуры, которая в результате кавитацпонного воздействия при эксплуатации изделия распадается с образованием упругого мартепсита и придает сплаву высокую кавптационную стойкость.
Бронза, содержагцая алюминий, никель, марганец, отличаюцаяся тем, что, с целью повышения кавитационной стойкости, опа имеет следующий химический состав (в %):
