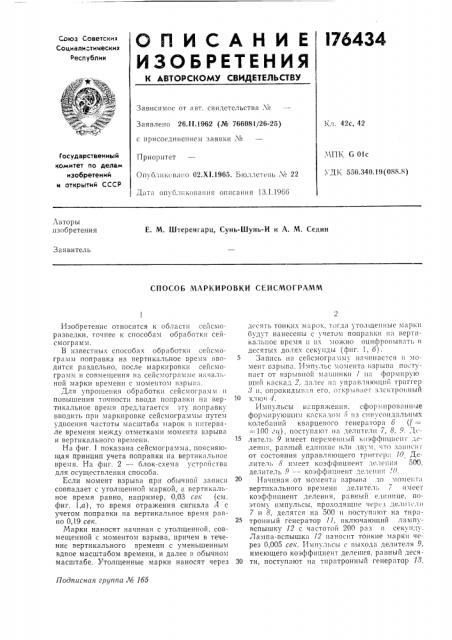

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 26. I 1.1962 (№ 766081/26-25) 1хл. 42с, 42 с присоедиi енисм заявки ¹

МП1, G 01с

УД1, 550,340.19(088.8) Государственный комитет по делам изобретений и открытий СССР

Приоритет

Опублик<.вано 02.XI.1965. Бюллетень ¹ 22 (Дата опубликования описания 13.1.1966

Авторы изобретения

Е. М. Штеренгарц, Сунь-Шунь-И и А. М. Седин

Заявитель

СПОСОБ МАРКИРОВКИ СЕЙСМОГРАММ

Подписная группа ¹ 165

Изобретение относится к области сейсморазведки, точнее к способам обработки сейсмограмм.

В известных способах обработки сейсмограмм поправка на вертикальное время вводится раздельно, после маркировки сейсмогрямм и совмещения на сейсмогрямме няча-itной марки времени с моментом «зры«я.

Для упрощения обработки сейсмограмм и повышения точности ввода поправки на вертикальное время предлагается эту поправку вводить при маркировке сейсмограммы путем удвоения частоты масштаба марок и интервале времени между отметками момента взрыва и вертикального времени.

На фиг. 1 показана сейсмограмма, поясняющая принцип учета поправки на вертикальное время. На фиг. 2 — блок-схема устройства для осуществления способа.

Если момент взрыва пр i обычной записи совпадает с утолщенной маркой, а вертикаль»ое время равно, например, 0,03 сек (см. фиг. 1,а), то время отражения сигнала А с учетом поправки па вертикальное время равно 0,19 сек.

Марки наносят начиная с утолщенной, совмещенной с моментом взрыва, причем в течение вертикального времени с уменьшенным вдвое масштабом времени, и далее в обычном масштабе. Утолщенные марки наносят через дссять тонки.; i« tpot тогда утолщенные марки будут нанесены с учетом попря«ки ня вертикальное время и их можно оцифро«ывять « десятых долях секунды (фиг. 1, б}.

Запись ня сейсмогрямму начинается «момент взрыва. Импульс момента «зрыва поступает от взрывной машинки 1 ня формирую щий каскад 2, далее ня упрявлгнощий триггер

8 и, опрокиды«яя его, откры«яег электронный

10 ключ 4, Импульсы llяпряжения, сформиро«янн ie формирующим каскадом 5 нз синусоидяльных

i oлебяний кварце«оeo генератора 6 (1

=-100;u), поступают на делители 7, 8, 9. Делитель 9 имеет переменный коэффицtleнт деления, равный единице или двум, что зяииси от состояния управляющего триггер;. N Делитель 8 имеет коэффициент деления 500, делитель 9 -- коэффициент дел Iøt; . К

Начиная от момента взрыва до момепгя вертикального времени делитель 7 имеет коэффициент деления, равный е и;нице, поэтому импульсы, проходящие через дели к lil

7 и 8, делятся на 500 и поступают на тиря25 тронный генератор 11, включающий лампувспышку 12 с частотой 200 раз в секунду.

Лампа-вспышка 12 наносит тонкие марки через 0,005 сек. Импульсы с выходя делителя 9, имеющего коэффициент делеш;я, равный деся30 ти, поступают на тирятронный генератор 18.

176434

Мор!енл дз ыдо рр енргрер ег др е !

Оеи сна реер!ии;жирел <

1 цд!сер (! г

- 1р- .ю.

0005Се!! 00!се

Фсг !

BK г ючающий ла м пу -нспьпик 14 с. частотой

20 раз в секунду. Лампа-вспышка 14 служит для нанесения утолщенных марок.

Цифры проставляются цифровым устройством 15, состоящим из зачерненного диска с прозрачнымн цифрами О, 1, 2 ...99, 100, электромеханнческого счетчика, поворачивающего диск синхронно с нанесением утолщенных марок. Засвечивание цифр осуществляется лампой-вспышкой 1б, работающей от тиратронного генератора 17.

Импульс момента вертикального времени, приходящий от приемника вертикального времени 18, формируется каскадом 19 и переводит триггер 10 в такое состояние, когда делитель 7 начинает делить поступающие на его вход импульсы на два. Поэтому с приходом импульса вертикального времени ламнавспышка 12 зажигается с частотой 100 раз в секунду, н тонкие марки наносятся через

0,01 сек. Утолщенные марки проставляются лампой-вспышкой 14 через 10 тонких марок.

Цифровое устройство 15 проставляет цифры утолщенных марок.

Блок управления 20, реле времени 21 слу5 жат для подготовки схемы к работе перед взводом и автоматического возвращения ее в исходное состояние после окончания сейсмической записи.

Предмет изобретения

Способ маркировки сейсмограмм с использованием кварцевого генератора с одновременной их оцифровкой, отличающийся тем, 15 что, с целью упрощения и повышения точности, при обработке сейсмограмм вводят поправку на вертикальное время при маркировке сейсмограмм путем удвоения частоты масштаба марок в интервале времени между от20 меткамн момента взрыва и вертикального времени.

176434

1 ЕЛ!

П Е

Фиг. 2

Составитель Г. Кондратьев

Тскред Л. К. Ткаченко Кор1и к оры Г. Е. Опарина и Г. 11. Зимина

Редактор И. Г. Карпас

Типография, пр. Сапунова, 2.1аказ 3779(I2 Тирана 650 Формат бум. 60>(90/ö Объем 0,24 изд. л. 1Гсна 5 кои.! 1?1ИИГ1И Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4
