Реферат



176461

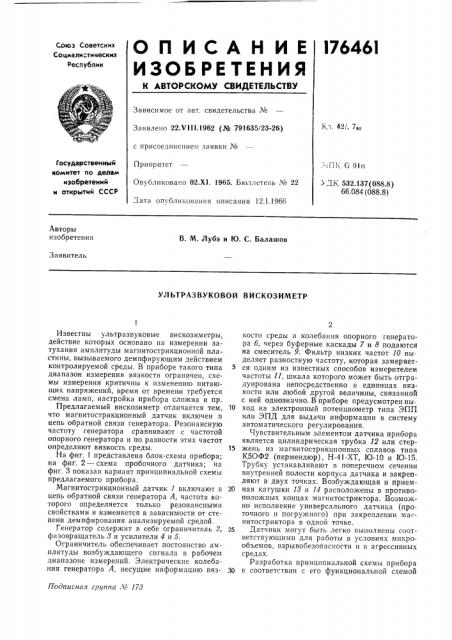

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42/, 7»

Заявлено 22.Ч111.1962 (№ 791635/23-26) с присоединением заявки №

Приоритет

Опубликовано 02.Х1. 1965. Бюллетень ¹ 22

Лата опубликования описания 12.1.1966

Государственный комитет по делам изобретений и открытий СССР."1l1i G 01п

УЛК 532.137(088.8)

66.084 (088.8) Авторы изобретения

В. М. Лубэ и 1О. С. Балашов

Заявитель

УЛЬТРАЗВУКОВОИ ВИСКОЗИМЕТР

Известны ультразвуковые вискозиметры, действие которых основано на измерении затухания амплитуды магнитострикционной пластины, вызываемого демпфирующим действием контролируемой среды. В приборе такого типа диапазон измерения вязкости ограничен, схемы измерения критичны к изменению питающих напряжений, время от времени требуется смена ламп, настройка прибора сложна и пр.

Предлагаемый вискозиметр отличается тем, что магнитострикционный датчик включен в цепь обратной связи генератора. Резонансную частоту генератора сравнивают с частотой опорного генератора и по разности этих частот определяют вязкость среды.

На фиг. 1 представлена блок-схема прибора; на фиг. 2 — схема пробочного датчика; на фиг. 3 показан вариант принципиальной схемы предлагаемого прибора.

Магнитострикционный датчик l включают в цепь обратной связи генератора А, частота которого определяется только резонансными свойствами и изменяется в зависимости от степени демпфирования анализируемой средой.

Генератор содержит в себе ограничитель 2, фазовращатель 8 и усилители 4 и 5.

Ограничитель обеспечивает постоянство амплитуды возбуждающего сигнала в рабочем диапазоне измерений. Электрические колебания генератора А, несущие информацию вязПодписная группа Лб 178 кости среды и колебания опорного генератора б, через буферные каскады 7 и 8 подаются на смеситель 9. Фильтр низких частот 10 выделяет разностную частоту, которая замеряет5 ся одним из известных способов измерителем частоты ll, шкала которого может быть отградуирована непосредственно в единицах вязкости или любой другой величины, связанной с ней однозначно. В приборе предусмотрен вы10 ход на электронный потенциометр типа ЭПП или ЭПД для выдачи информации в систему автоматического регулирования.

Чувствительным элементом датчика прибора является цилиндрическая трубка 12 или стер15 жень из магнитострикционных сплавов типа

К50Ф2 (пермендюр), Н-41-ХТ, Ю-10 и Ю-15.

Трубку устанавливают в поперечном сечении внутренней полости корпуса датчика и закрепляют в двух точках. Возбуждающая и прием20 ная катушки 13 и 14 расположены в противоположных концах магнитостриктора. Возможно исполнение универсального датчика (проточного и погружного) при закреплении магнитостриктора в одной точке.

25 Датчики могут быть легко выполнены соответствующими для работы в условиях микрообъемов, взрывобезопасности и в агрессивных средах.

Разработка принципиальной схемы прибора

30 в соответствии с его функциональной схемой

176461 г !

Фи 1

lic нрсдстлвляет труд!юстей и может быть выполне !л в различных модификациях.

CIIl I1ÿ;1, наведенный в приемной катушке, за счет Ооритного i!

II

IIpIITo.Tñ лампы Л (6 К5П), и ограничивается ,1;I»I!0!I Л;; (6Н15П). Возбуждающая катун!ки включена II лнодную цепь лампы Л, (6П14П), НОСТ011Н Н

Диг!!.!1с«й!ния «;Iличл измерения этой чистоты ре!пг!стс1! путем ее срлгн!ения с чистотой опор-!!Ог0 I cíåð ITopдл лампы Л,) поступают на смеситель. собран!!ый на правой половине Л!. Разностнля частота ьч!,lеляется лампой Л-, (67К5П) II no"

ЗПП-09М2. Привязка уровня обеспечивается двойшям диодом Л! (6Х2П) и газовым стабилизатором типа СГ5Б.

1с,онстругстивно электронная часть прибора выполнена в и!де двух взаимосвязанных блоKoI«13 едином кожухе.

Предмет изобретения

1. У

20 датчик включен в цепь обратной связи генератора резонанс!юй частоты.

2. Вискозиметр по и. 1, огэгичаюигийся тем, что электронная измерительная схема прибора снабжена опорным генератором и вклю25 ченными последовательно смесител51ми члcToT и измерителем разности частот.
