Крыльчатка электрофена

Крыльчатка электрофена

Иллюстрации

Показать все

Реферат



Сущность изобретения: крыльчатка электрофена содержит основную опору с отверстием для размещения вала двигателя, расположенную коаксиально с ней дополнительную опору, несущую на наружной поверхности лопасти, и соединительные элементы для связи опор между собой. Последние выполнены в виде лопастей. Дополнительная опора представляет собой кольцо. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧ Е СКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

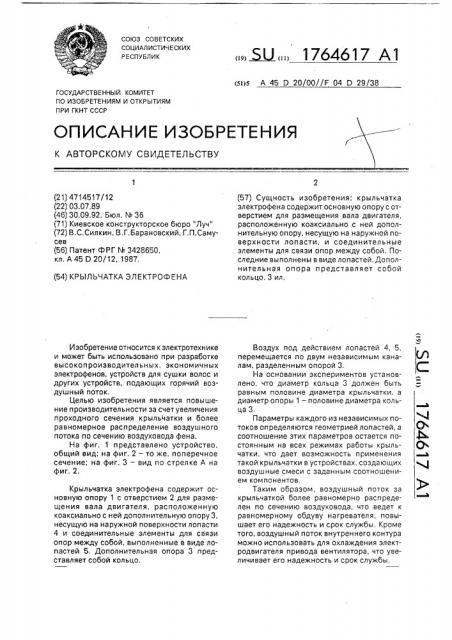

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4714517/12 (22) 03.07.89 (46) 30.09.92. Бюл. N 36 (71) Киевское конструкторское бюро "Луч" (72) В.С.Силкин, В.Г.Барановский, Г,П.Самусев (56) Патент ФРГ N. 3428650, кл. А 45 D 20/12, 1987, (54) КРЫЛЬЧАТКА ЭЛЕКТРОФЕНА

Изобретение относится к электротехнике и может быть использовано при разработке высокопроизводительных, экономичных электрофенов, устройств для сушки волос и других устройств, подающих горячий воздушный поток.

Целью изобретения является повышение производительности за счет увеличения проходного сечения крыльчатки и более равномерное распределение воздушного потока по сечению воздуховода фена.

На фиг. 1 представлено устройство, общий вид, на фиг. 2 — то же, поперечное сечение; на фиг. 3 — вид по стрелке А на фиг. 2.

Крыльчатка электрофена содержит основную опору 1 с отверстием 2 для размещения вала двигателя, расположенную коаксиально с ней дополнительную опару 3, несущую на наружной поверхности лопасти

4 и соединительные элементы для связи опор между собой, выполненные в виде лопастей 5, Дополнительная опора 3 представляет собой кольцо.

„„. Ж„„1764617 А1

На основании экспериментов установлено, чта диаметр кольца 3 должен быть равным половине диаметра крыльчатки, а диаметр опоры 1 — половине диаметра кольца 3, Параметры каждого из независимых потоков определяются геометрией лопастей, а соотношение этих параметров остается постоянным на всех режимах работы крыльчатки, что дает возможность применения такой крыльчатки в устройствах, создающих воздушные смеси с заданным соотношением компонентов.

Таким образом, воздушный поток за крыльчаткой более равномерно распределен по сечению ваздуховода, что ведет к равномерному обдуву нагревателя, повышает его надежность и срок службы, Кроме того, воздушный поток внутреннего контура можно использовать для охлаждения электродвигателя привода вентилятора, что увеличивает его надежность и срок службы.

1764617

Формула изобретения

Крыльчатка электрофена, содержащая основную опору с отверстием для размещения вала двигателя, коаксиальнуа с ней дополнительную опору, несущую на наружной поверхности лопасти, и соединительные элементы для связи опор между собой, о тл и ч а ю щ а я с я тем, что, с целью повышения производительности за счет увеличения проходного сечения и равномерного распределения воздушного потока по сечению

5 воздуховода фена, соединительные элементы выполнены в виде лопастей, а дополнительная опора представляет собой кольцо.

1764617

Составитель В. Силкин

Техред M.Ìîðãåíòàë Корректор Jl, Филь

Заказ 3325 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
