Колонка для гемосорбции

Колонка для гемосорбции

Иллюстрации

Показать все

Реферат



Изобретение относится к области медицинской техники и может быть использовано для сорбционной очистки крови от токсических веществ. Цель изобретения - снижение трудоемкости изготовления и повышение качества фильтрации. Колонка содержит корпус, заполненный сорбентом, пробки 3, колпачки, щелевой фильтр, состоящий из стакана 6 с отверстиями 7, закрепленных на винте 8 соосно со сткаканом 6 дисков 9 с отверстиями 10 и сплошного диска 11, а также прокладки 12, гайку 13, щели 14, а пробка 3 имеет углубление 15. 2 ил.

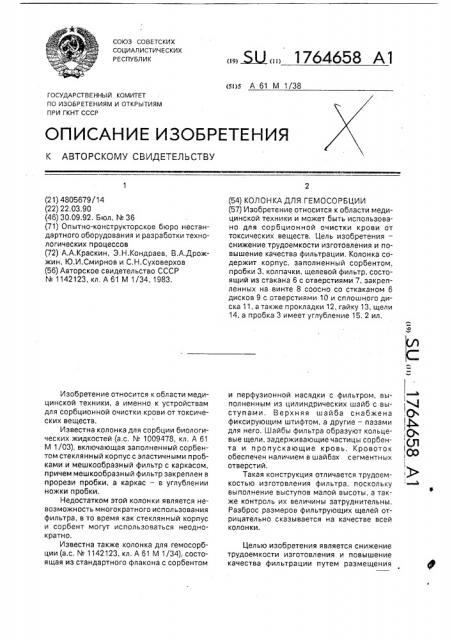

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 M 1/38

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4805679/14 (22) 22,03.90 (46) 30,09.92. Бюл. N 36 (71) Опытно-конструкторское бюро нестандартного оборудования и разработки технологических процессов (72) А.А,Краскин, Э,Н.Кондраев, В.А.Дрожжин, Ю.И,Смирнов и С,Н.Суховерхов (56) Авторское свидетельство СССР

¹ 1142123, кл, А 61 M 1/34, 1983.

Изобретение относится к области медицинской техники, а именно к устройствам для сорбционной очистки крови от токсических веществ.

Известна колонка для сорбции биологических жидкостей (а.с. N. 1009478, кл. А 61

M 1/03), включающая заполненный сорбентом стеклянный корпус с эластичными пробками и мешкообразный фильтр с каркасом, причем мешкообразный фильтр закреплен в прорези пробки, а каркас — в углублении ножки пробки.

Недостатком этой колонки является невозможность многократного использования фильтра, в то время как стеклянный корпус и сорбент могут использоваться неоднократно.

Известна также колонка для гемосорбции (а.с, ¹ 1142123, кл. А 61 М 1/34), состоящая из стандартного флакона с сорбентом

„„ЯЦ„„1764658 А1 (54) КОЛОНКА ДЛЯ ГЕМОСОРБЦИИ (57) Изобретение относится к области медицинской техники и может быть использовано для сорбционной очистки крови от токсических веществ, Цель изобретения— снижение трудоемкости изготовления и повышение качества фильтрации. Колонка содержит корпус, заполненный сорбентом, пробки 3, колпачки, щелевой фильтр, состоящий из стакана 6 с отверстиями 7, закрепленных на винте 8 соосно со сткаканом 6 дисков 9 с отверстиями 10 и сплошного диска 11, а также прокладки 12, гайку 13, щели

14, а пробка 3 имеет углубление 15. 2 ил. и перфузионной насадки с фильтром, выполненным из цилиндрических шайб с выступами, Верхняя шайба снабжена фиксирующим штифтом, а другие — пазами для него. Шайбы фильтра образуют кольцевые щели, задерживающие частицы сорбента и пропускающие кровь. Кроваток обеспечен наличием в шайбах сегментных отверстий, Такая конструкция отличается трудоемкостью изготовления фильтра, поскольку выполнение выступов малой высоты, а также контроль их величины затруднительны.

Разброс размеров фильтрующих щелей отрицательно сказывается на качестве всей колонки.

Целью изобретения является снижение трудоемкости изготовления и повышение качества фильтрации путем размещения! !

1(!

Ол

1(р >

«

1764658 между дисками выполненных из калиброванной фольги шайб, образующими щели.

Поставленная цель достигается тем, что корпус снабжен эластичными пробками, а фильтр образован расположенными соосно и соединенными между собой по центру стаканом с перфорированным дном, сплошным диском и размещенными между ними перфорированными дисками, причем стакан и диски разделены одинаковыми шайбами-прокладками меньшего диаметра, не перекрывающими перфорацию, при этом стакан закреплен в пробке.

На фиг.1 изображена колонка гемосорбции; на фиг.2 — пробка с фильтром, закрепленные в горловине корпуса.

Колонка состоит из корпуса 1, заполненного сорбентом 2 и закрытого пробками

3. От выпадения пробок 3 предохраняют колпачки 4. На одной из пробок 3 закреплен фильтр 5, Фильтр 5 состоит из стакана 6, в дне которого выполнены отверстия 7. Соосно со стаканом 6 на винте 8 установлено несколько дисков 9 с отверстиями 10 и один сплошной диск 11. Между дном стакана 6 и дисками 9 и 11 проложены шайбы — прокладки 12, выполненные из титановой фольги заданной толщины (например, по ОСТ

1.90145-74-0,08 и 0,01), Все детали скреплены между собой винтом 8 и гайкой 13, Прокладки 12 образуют концентрические калиброванные щели 14, Для укрепления фильтра 5 на пробке 3 стакан 6 врезается в тело пробки 3 концентрично углублению 15.

Колонка работает следующим образом.

Иглой (не показана), связанной через шланг с системой кровообращения, на5 сквозь прокалывают верхнюю пробку 3 над углублением 15, Кровь поступает в колонку, снаряженную сорбентом 2. Проходя через него, она очищается. Далее кровь поступает в щели 14 фильтра 5, где освобождается от

10 мелких частиц сорбента и прочих включений, Из щелей 14 сквозь отверстия 7 и 10 кровь поступает в полость стакана 6, откуда иглой (на фиг, не показано) через нижнюю пробку 3 выводится в кровяное русло.

15 Данная конструкция позволяет снизить трудоемкость производства всей колонки и повысить качество фильтрации крови.

Формула изобретения

Колонка для гемосорбции, содержащая

20 заполненный сорбентом корпус и щелевой фильтр, выполненный в виде набора сплошного и перфорированных дисков с образованием кольцевых щелей, о т л и ч а ю щ а яс я тем, что, с целью снижения трудоемко25 сти изготовления и повышения качества фильтрации, корпус снабжен эластичными пробками, фильтр образован расположенными соосно и соединенными между собой по центру стаканом с перфорированным

30 дном, сплошным диском и размещенными между ними перфорированными дисками, причем стакан и диски разделены одинаковыми шайбами меньшего диаметра, не перекрывающими перфорацию, при этом край

35 стакана закреплен в пробке.

1764658

Редактор Т.Орловская Техред М.Моргентал Корректор В,Петраш

Заказ 3327 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101
