Реферат



Использование: изобретение относится к нефтяной и масложировой промышленности . Сущность изобретения: устройство содержит диэлектрический корпус с входным для эмульсии и выходными патрубками для воды и очищенной эмульсии, электроды, конденсаторы и конусообразные стержни из электропроводного материала. В процессе коалесценсии концентрация частиц в верхних областях между электродами меньше , чем в нижних областях, где преобладают частицы большего размера из-за их гравитационной неустойчивости. Поэтому расположение конусных штырей вершиной вниз повышает вероятность соприкосновения частиц с поверхностью конусов по вертикали равномерно. В зазорах между основаниями штырей напряженность электрического поля больше. Туда будут стремиться проводящие частицы и в процессе перемещения коалесцировать. Установление электродов на диэлектрических подставках в зоне отстоя позволяет перемещаться проводящим цепочкам по инерции вниз от электродов к подставкам, т к. вершины подставок (такого же профиля, как сами электроды) индуцируются 2 ил. СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s>>s В 01 D 17/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

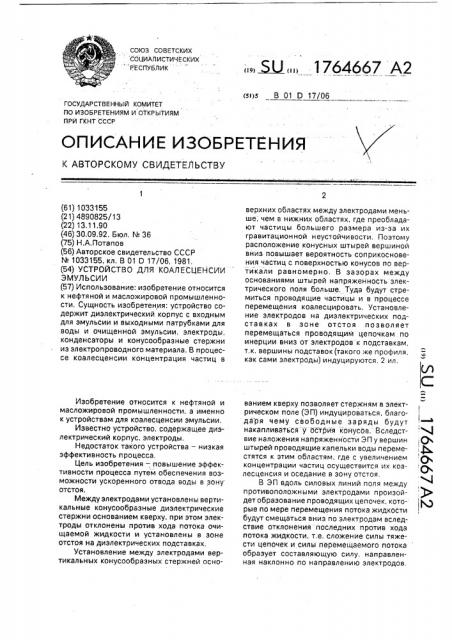

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1033155 (21) 4890825/13 (22) 13.11.90 (46) 30.09.92. Бюл, ¹ 36 (75) Н.А.Потапов (56) Авторское свидетельство СССР

¹ 1033155, кл, В 01 D 17/06, 1981, (54) УСТРОЙСТВО ДЛЯ КОАЛЕСЦЕНСИИ

ЭМУЛЬСИИ (57) Использование: изобретение относится к нефтяной и масложировой промышленности. Сущность изобретения: устройство содержит диэлектрический корпус с входным для эмульсии и выходными патрубками для воды и очищенной эмульсии, электроды, конденсаторы и конусообразные стержни из электропроводного материала. В процессе коалесценсии концентрация частиц в

Изобретение относится к нефтяной и масложировой промышленности, а именно к устройствам для коалесценсии эмульсии.

Известно устройство, содержащее диэлектрический корпус, электроды.

Недостаток такого устройства — низкая эффективность процесса.

Цель изобретения — повышение эффективности процесса путем обеспечения возможности ускоренного отвода воды в зону отстоя.

Междуэлектродами установлены вертикальные конусообразные диэлектрические стержни основанием кверху, при этом электроды отклонены против хода потока очищаемой жидкости и установлены в зоне отстоя на диэлектрических подставках, Установление между электродами вертикальных конусообразных стержней осно-„„Я „„1764667 А2 верхних областях между электродами меньше, чем в нижних областях, где преобладают частицы большего размера из-за их гравитационной неустойчивости. Поэтому расположение конусных штырей вершиной вниз повышает вероятность соприкосновения частиц с поверхностью конусов по вертикали равномерно. В зазорах между основаниями штырей напряженность электрического поля больше, Туда будут стремиться проводящие частицы и в процессе перемещения коалесцировать. Установление электродов на диэлектрических подставках в зоне отстоя позволяет перемещаться проводящим цепочкам по инерции вниз от электродов к подставкам, т.к. вершины подставок (такого же профиля, как сами электроды) индуцируются. 2 ил, ванием кверху позволяет стержням в электрическом поле (ЭП) индуцироваться, благодаря чему свободные заряды будут

I накапливаться"у острия конусов. Вследствие наложения напряженности ЭП у вершин,(с штырей проводящие капельки воды переме-, ф стятся к этим областям, где с увеличением .0, концентрации частиц осуществится их коалесценсия и оседание в зону отстоя.

B ЭП вдоль силовых линий поля между противоположными электродами произойдет образование проводящих цепочек, которые по мере перемещения потока жидкости будут смещаться вниз по электродам вследствие отклонения последних против хода потока жидкости, т.е, сложение силы тяжести цепочек и силы перемещаемого потока образует составляющую силу, направленная наклонно по направлению электродов.

1764667

При этом капельки в цепочках соприкасаются со штырями и часть их перейдет на поверхности конусов и стечет по ним в зону отстоя.

В процессе коалесценсии концентрация частиц в верхних областях между электродами меньше, чем в нижних областях, где преобладают частицы большего размера из-за их гравитационной неустойчивости. Поэтому расположение конусных штырей вершиной вниз повышает вероятность соприкосновения частиц с поверхностью конусов по вертикали равномерно и стекаться вниз в зону отстоя. К тому же в зазорах между основаниями штырей напряженность ЭП больше, куда будут стремиться проводящие частицы и в процессе перемещения — коалесцировать.

Установление электродов на диэлектрических подставках в зоне отстоя позволяет перемещаться проводящим цепочкам по инерции вниз от электродов к подставкам, так как вершины подставок (такого же профиля, как сами электроды) индуцируются.

На фиг.1 изображено устройство, вид сверху в разрезе; на фиг.2 — разрез А — А на фиг,1, Устройство для коалесценсии эмульсии содержит диэлектрический корпус с входным 2 и выходными для чистой эмульсии 3 и воды 4 патрубками, электроды 5-9 и конденсатор 10, Между электродами вертикально установлены диэлектрические конусообразные вершиной вниз стержни 11, при этом наклонные электроды расположены на диэ5 лектрических подставках такого же профиля в зоне отстоя. Электроды имеют форму пространственных постоянно увеличивающихся до 180 включительно углов по направлению движения потока очищаемой жидкости.

10 Устройство для коалесценсии эмульсии работает следующим образом.

Включают ЭП, заполняют корпус 1 эмульсией и так, чтобы на выходе через патрубок 3 содержание воды составляло минимум и

15 стремилось к нулю, По мере заполнения зоны отстоя водой ее удаляют через выходной патрубок 4.

Формула изобретения

20 Устройство для коалесценсии эмульсии по автсв, N 1033155, отл и ч а ю ще е с я тем, что, с целью повышения эффективности процесса путем обеспечения возможности ускоренного отвода воды в зону отстоя по

25 всему объему корпуса, оно снабжено установленными в корпусе на диэлектрических подставках с зазором между собой вертикальными конусообразными стержнями из неэлектропроводного материала, каждый

30 из которых размещен основанием вверх.

1764667

Составитель H.ÏoòàïoB

Тех ред M.Моргентал Корректор О.Кравцова

Редактор

Производственно-издательский комбинат" Патент",г.Ужгород, ул. Гагарина, 101

Заказ 3328 Тираж Подписное

ВНИИПО Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб.. 415
