Циклон
Иллюстрации
Реферат
Изобретение относится к устройствам для очистки воздуха от пыли и позволяет повысить эффективность улавливания пыли. Циклон содержит цилиндрический корпус 1 с днищем 2, тангенциальный входной патрубок 3, пылевыводной патрубок 4, жалюзийный разделитель 5. патрубок 9 вывода очищенного воздуха. Циклон снабжен акустическим излучателем 10 и отражательным конусом 11, установленным с возможностью перемещения, а также отражательными пластинами 12, расположенными под углом 45° к корпусу 1 и днищу 2. 1 з.п. ф-лы, 3 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (si)s В 01 D 45/04, 51/08
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
4. о
Рм/
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4435776/26 (22) 06,06.88 (46) 30.09.92. Бюл. ¹ 36 (71) Львовский политехнический институт им, Ленинского комсомола (72) В.А.Батлук, А.П.Кулык и С,СЛевуш (56) Авторское свидетельство СССР
¹ 1707842, кл. В 01 D 45/00, 1985, (54) ЦИКЛОН (57) Изобретение относится к устройствам для очистки воздуха от пыли и позволяет
„„5U„„1764674 А1 повысить эффективность улавливания пыли.
Циклон содержит цилиндрический корпус 1 с днищем 2, тангенциальный входной патрубок 3, пылевыводной патрубок 4, жалюзийный разделитель 5. патрубок 9 вывода очищенного воздуха. Циклон снабжен акустическим излучателем 10 и отражательным конусом 11, установленным с возможностью перемещения, а также отражательными пластинами 12, расположенными под углом 45 к корпусу 1 и днищу 2. 1 з.п. ф-лы, 3 ил.
1764674
Изобретение относится к устройствам для очистки воздуха от пыли.
Цель изобретения — повышение эффективности улавливания пыли.

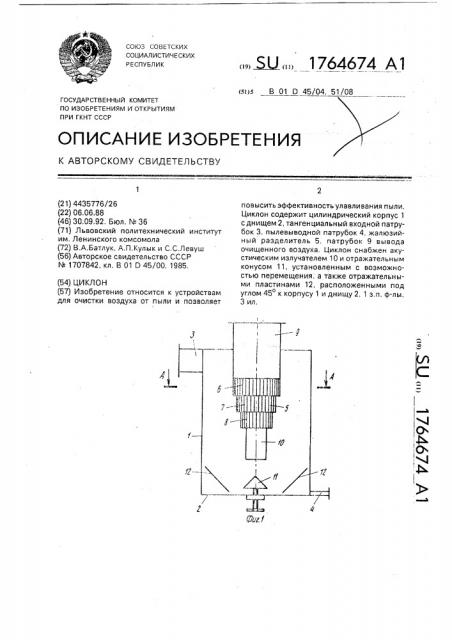

На фиг,1 изображен предлагаемый циклон, общий вид; на фиг.2 — то же, вид сверху; на фиг.3 — разрез А — А на фиг.1.
Циклон содержит цилиндрический корпус 1 с днищем 2, тангенциальный входной патрубок 3, пылевыводной патрубок 4. По оси корпуса 1 расположен жалюзийный разделитель 5, состоящий из секций 6, 7, 8 и переходящий в своей верхней части в патрубок 9 для вывода очищенного воздуха, В нижней части жалюзийного разделителя 5 расположен акустический излучатель 10, Днище 2 снабжено расположенным по оси циклона с возможностью вертикального перемещения отражательным конусом 11, В нижней части циклона под углом 45 к корпусу 1 и днищу 2 расположены отражательные пластины 12.
Циклон работает следующим образом.
Запыленный поток воздуха через патрубок
3 тангенциально поступает в цилиндрический корпус 1, где движется по спирали сверху вниз вдоль жалюзийного разделителя 5, состоящего из секций 6 — 8, диаметры которых уменьшаются по направлению к пылевыводному патрубку 4. что позволяет поддержать постоянной скорость движения воздушного потока. При этом крупные частицы пыли под действием центробежных сил отбрасываются к стенке корпуса 1. а под действием сил тяжести опускаются к днищу
2.
Более мелкие частицы пыли увлекаются воздушным потоком к жалюзийному разделителю 5, где происходит отделение их от воздушного потока за счет сил инерции и соударения с лопастями жалюзийного разделителя 5, При движении пылевоздушной смеси внутри устройства, происходит озвучивание потока акустическим излучателем 10, Перемещением отражательного конуса
11 вверх или вниз изменяется величина камеры озвучивания, что способствует поддержанию постоянным режима "стоячей волны", при котором происходит наиболее эффективная коагуляция частиц.
Отражательные пластины 12 служат для ориентации акустических волн таким обра5 зом, что они направлены на жалюзийный разделитель 5, Это позволяет повысить эффективность коагуляции частиц пыли в потоке воздуха у жалюзийного разделителя 5, Кроме того, использование акустиче10 ского излучателя 10 с озвучивающей верхней частью позволяет скоагулировать мелкие частицы пыли, которые прошли через жалюзийный разделитель 5.
Очищенный воздух выводится из цикло15 на через патрубок 9.
Отделенная от воздушного потока пыль отсасывается через пылевыводной патрубок 4, Для удобства вывода пыли днище 2 мо20 жет быть выполнено наклонным в сторону пылевыводного патрубка 4, Согласно проведенным испытаниям наиболее оптимальным являются угол при вершине отражательного конуса 11, равный
25 60 -, и углы наклона отражательных пластин
12 к днищу 2 и стенке корпуса 1, равные 45 .
Эффективность улавливания пыли, достигаемая при этом, равна 99,2 и 99,5% (соответственно для частиц кварцевой пыли с
30 медионным диметром 32 и 50 мкм), Формула изобретения
1, Циклон, содержащий цилиндрический корпус, днище, тангенциальный входной и пылевыводной патрубки, осевой патрубок вы35 вода очищенного воздуха, жалюзийный разделитель, о тл и ч а ю щи и ся тем, что, с целью повышения эффективности улавливания пыли, он снабжен акустическим излучателем, расположенным в нижней части
40 жалюзийного разделителя, а днище снабжено расположенным по оси циклона с возможностью вертикального перемещения отражательным конусом с вершиной, направленной в сторону акустического излучателя, 45 2. Циклон по п.1, отличающийся тем, что он снабжен отражательными пластинами, расположенными в нижней части корпуса под углами 45 к его стенке и днищу
1764674
